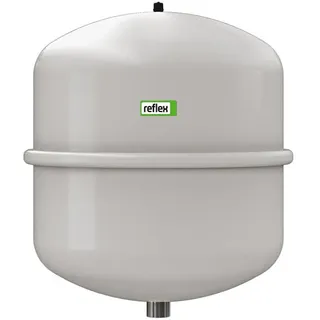

Reflex Membran-Druckausdehnungsgefäß N 25, für geschlossene Heiz- und Kühlsysteme, 25 Liter, 4 bar, grau Lieferumfang: • Reflex Membran-Druckausdehnungsgefäß N 25 - Inhalt: 25 Liter - Max. Betriebsdruck: 4 bar - Farbe: Grau - Mit Gewindeanschlüssen - Mit werkseitig druckbeaufschlagtem Gasraum Allgemeine Produktbeschreibung Reflex Membran-Druckausdehnungsgefäß N Das Membran-Druckausdehnungsgefäß Reflex N ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen geeignet. Es wird nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Das Gefäß verfügt über eine langlebige Epoxidharzbeschichtung und eine nicht austauschbare Halbmembran gemäß DIN EN 13831. Ab einem Volumen von 35 Litern ist es in stehender Ausführung erhältlich. Es kann mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent betrieben werden. Die Anschlüsse sind als Gewinde ausgeführt. Die maximal zulässige Systemtemperatur beträgt 120 °C, die maximal zulässige Betriebstemperatur liegt bei 70 °C. • Langlebige Epoxidharzbeschichtung • Nicht tauschbare Halbmembran nach DIN EN 13831 • Ab 35 Liter stehend • Für Frostschutzmittelzusatz mindestens 25 bis 50 % • Mit Gewindeanschlüssen • Max. zulässige Systemtemperatur 120 °C • Max. zulässige Betriebstemperatur 70 °C

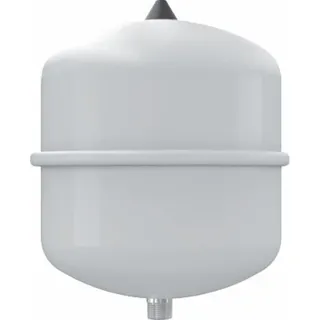

Reflex Ausdehnungsgefäß REFLEX N grau, 4 bar 25 l für geschlossene Heiz- und Kühlwassersysteme · mit Gewindeanschlüssen · ab 35 l stehend · Membran nach DIN EN 13831 · zul. Betriebstemperatur 70 °C · für Frostschutzmittelzusatz bis 50 % · Zulassung gem. R

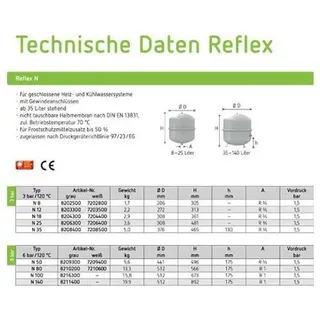

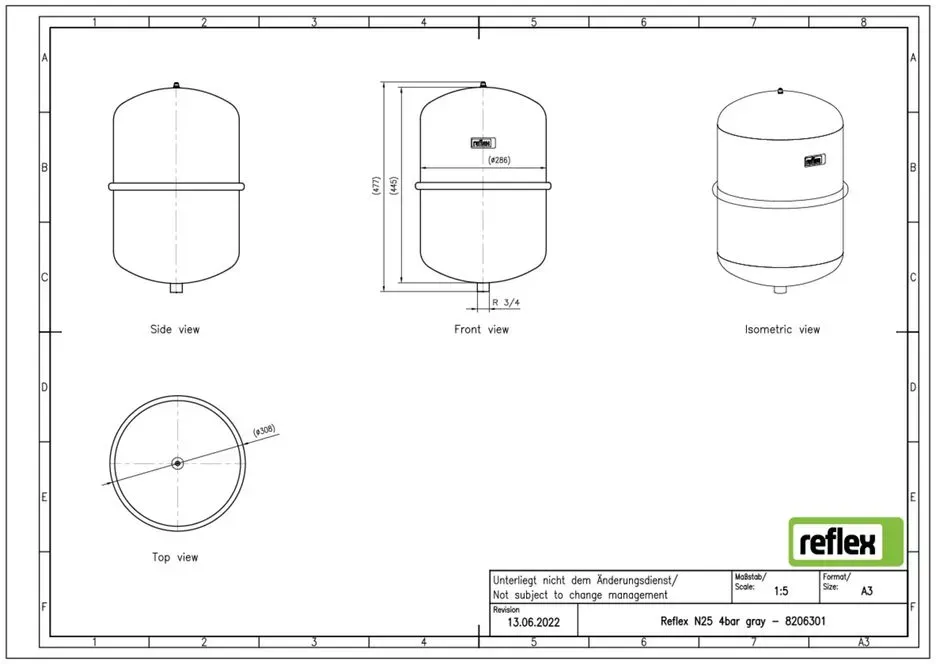

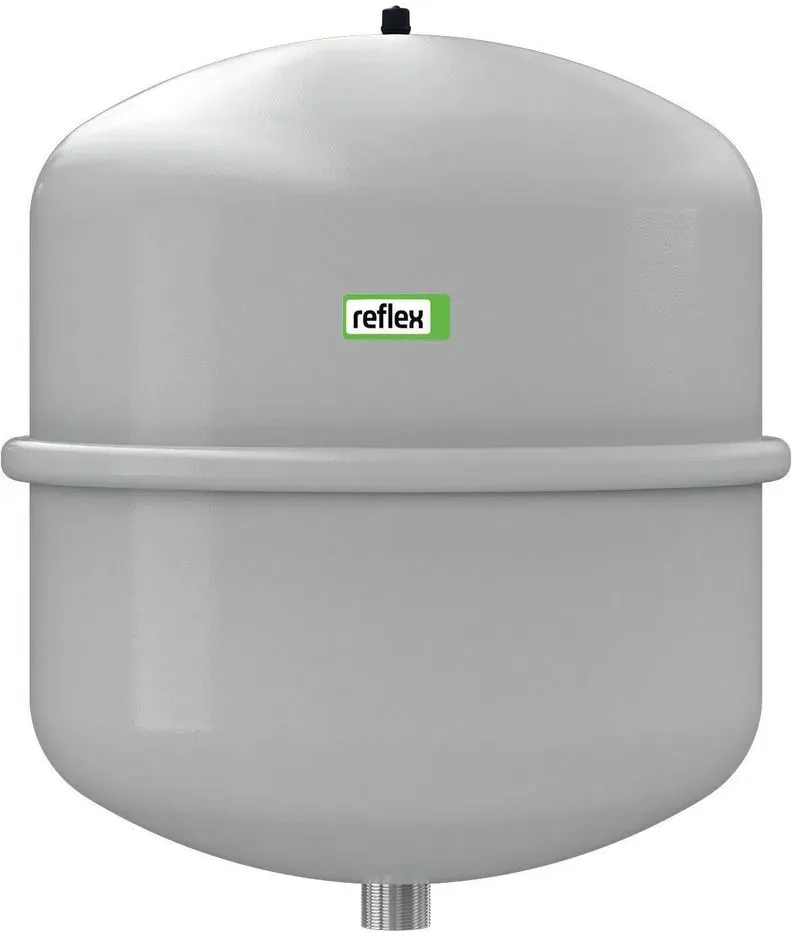

Reflex Membran-Druckausdehnungsgefäß Reflex N 25, grau, 4 bar Membran-Druckausdehnungsgefäß für geschlossene Heiz- und Kühlwassersysteme Gefässe sind gebaut nach DIN EN 13831 Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU langlebige Epoxidharzbeschichtung nicht tauschbare Halbmembran nach DIN EN 13831 ab 35 Liter stehend für Frostschutzmittelzusatz mindestens 25 bis 50 % mit Gewindeanschlüssen max. zulässige Systemtemperatur 120 °C zulässige Betriebstemperatur 70 °C Technische Eigenschaften Typ N 25 Nennvolumen 25 l Max. Nutzvolumen 12,5 l Max. zul. Systemtemperatur 120 °C Max. zul. Betriebstemperatur 70 °C Max. zul. Betriebsüberdruck 4 bar Gasvordruck werksseitig 1,5 bar Anschluss WBI R 3/4" Durchmesser 308 mm Max. Höhe 477 mm Kippmaß ca. 571 mm Gewicht 4,35 kg
Für geschlossene Heiz- und Kühlwassersysteme mit Gewindeverbindungen ist dieses Produkt für Systeme ab 35 Litern geeignet. Es verfügt über eine Membran gemäss DIN EN 13831 und hat eine zulässige Betriebstemperatur von 70 °C. Es kann Frostschutzmittelzusätze von bis zu 50 % aufnehmen und ist gemäss der Druckgeräterichtlinie 97/23/EG zugelassen. Der Eingangsdruck beträgt 1,5 bar. Weitere technische Merkmale sind: - Druckstufe: Flansch andere - Enddruck: 4,00 - Volumen: 25,00 Liter - Austauschbare Membran: Nein - Füsse: Nein - Nennweite des Ausdehnungsanschlusses: 3/4 Zoll (20) - Anordnung: vertikal - Aussendurchmesser des Ausdehnungsanschlusses: 26,90 mm - Maximale Mediumtemperatur (Dauerbetrieb): 70,00 °C.
