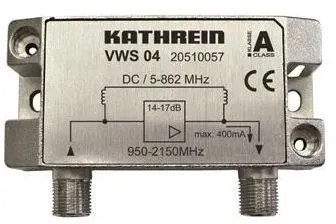

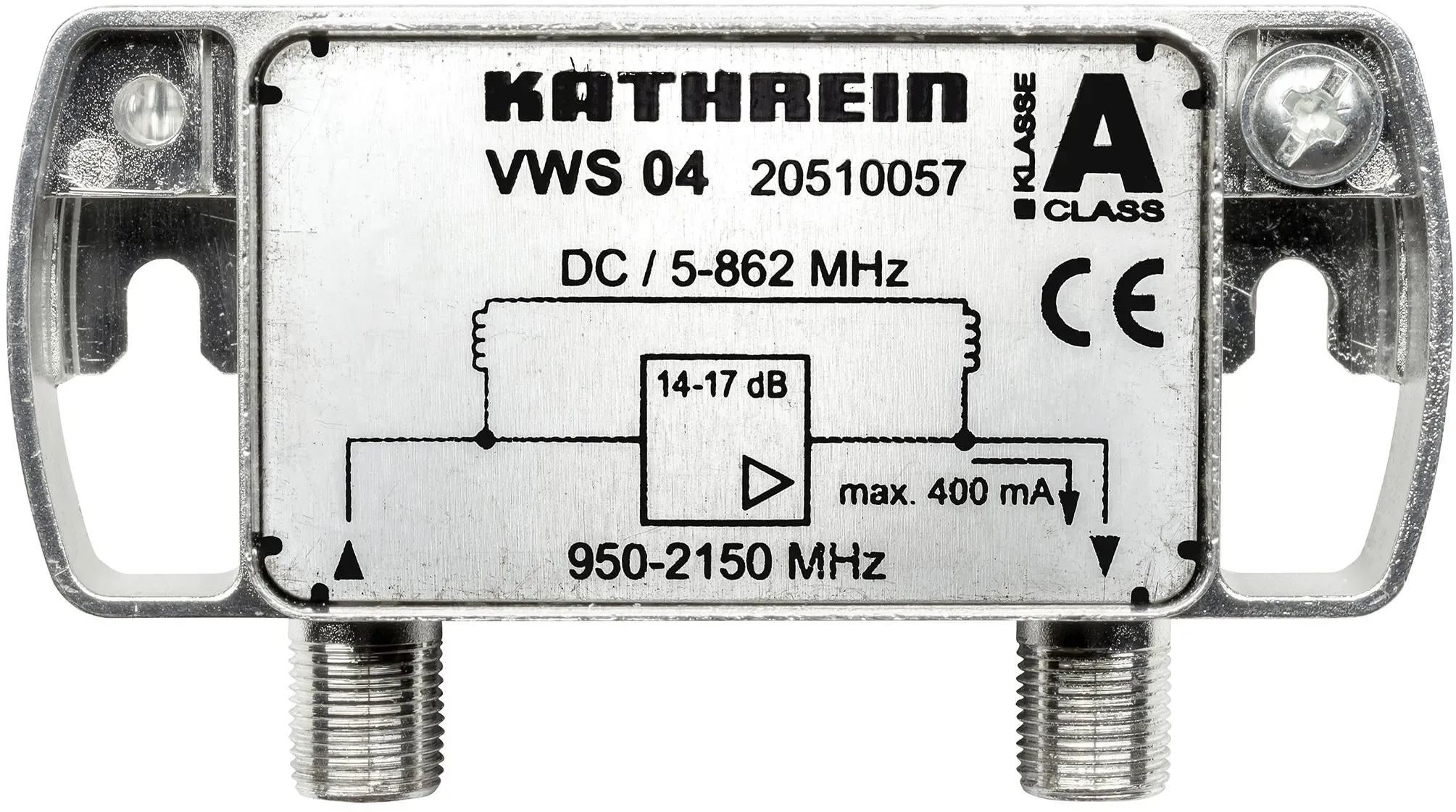

Der Kathrein SAT-ZF-Verstärker VWS 04 verstärkt die 1. Sat-ZF von 950-2150 MHz für die Signalverteilung auf mehrere Receiver. Mit passiver Umgehung für terrestrische Signale 5-862 MHz und LNB-Fernspeisung über HF-Ausgang. Geeignet für die Innenmontage. 20510057
Anzahl der Ausgänge=1Anzahl der Eingänge=1Ausführung=SAT-ZF-VerstärkerNetzteil=ohneFernspeisbar=jaEntzerrer=neinPegelsteller=neinVerstärkung bei Sat=8 dBVerstärkung bei terrestrisch=0 dBRückkanal (BK)=nein22 kHz-Generator=nein
Anzahl der Ausgänge=1Anzahl der Eingänge=1Ausführung=SAT-ZF-VerstärkerNetzteil=ohneFernspeisbar=jaEntzerrer=neinPegelsteller=neinVerstärkung bei Sat=8 dBVerstärkung bei terrestrisch=0 dBRückkanal (BK)=nein22 kHz-Generator=nein
Kathrein VWS 04 - Sat-ZF-VerstärkerMerkmale:• Zur Verstärkung der Sat-ZF (950-2150 MHz)• Mit passiver Umgehung für den terrestrischen Bereich (5-862 MHz)• Zur Verstärkung der Signale bei Verteilung auf mehrere Receiver/Teilnehmer• Fernspeisung erfolgt über HF-Ausgang• Mit eingebauter Gleichspannungsumgehung für LNB-Fernspeisung (DC, 22-kHz- und DiSEqCTM-Signal)• Für die InnenmontageTechnische Daten:Empfangsbereich: 5-862/950-2150 MHzVerstärkung: -3/14-17 dBRauschmaß: 8 dBMax. Ausgangspegel 35-dB-IM2/IM3: 106 dBμVFernspeisespannung: +12 bis +20 VFernspeisestrom: < 400 mAAnschlüsse: F-ConnectorAbmessungen: 74 x 46 x 21 mm
Zur Verstärkung von Sat-ZF (950-2150 MHz) Signalen Mit passiver Umgehung für den terrestrischen Bereich (5-862 MHz) Zur Verstärkung der Signale bei Verteilung auf mehrere Receiver/Teilnehmer Fernspeisung erfolgt über HF-Ausgang Mit eingebauter Gleichspannungsumgehung für LNBFernspeisung (DC, 22-kHz- und DiSEqCTM-Signal) Für die Innenmontage Spezifikationen: Empfangsbereich MHz 5-862/950-2150 Verstärkung dB -3/14-17 1) Rauschmaß dB 8 Max. Ausgangspegel 35-dB-IM2/IM3 2) dBμV 106 Fernspeisespannung V +12 bis +20 Stromaufnahme mA Typ. 28 Fernspeisestrom mA < 400 Anschlüsse F-Connector Abmessungen mm 74 x 46 x 21
KATHREIN VWS 04: Der spezialisierte SAT-ZF-Verstärker für stabile Verteilnetze! Wenn Sie Sat-ZF-Signale über weite Strecken oder an mehrere Teilnehmer verteilen, ist eine zuverlässige Verstärkung unerlässlich. Der VWS 04 ist genau dafür konzipiert: Er verstärkt gezielt den Sat-ZF-Bereich (950–2150 MHz) mit einem Verstärkungsanstieg von 14 bis 17 dB. Gleichzeitig gewährleistet die passive Umgehung die problemlose Durchleitung des terrestrischen Bereichs (5–862 MHz). Die integrierte Gleichspannungsumgehung sorgt dafür, dass die Fernspeisung des LNB sowie 22-kHz- und DiSEqCTM-Signale jederzeit durchgeleitet werden können. Kompakt, leistungsstark und ideal für die Innenmontage.
