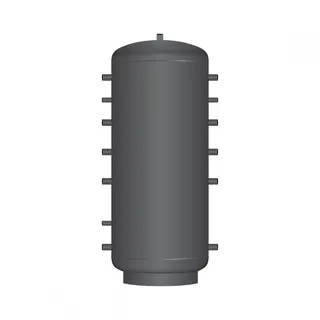

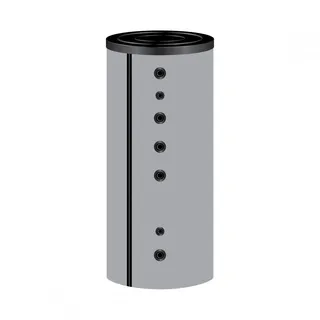

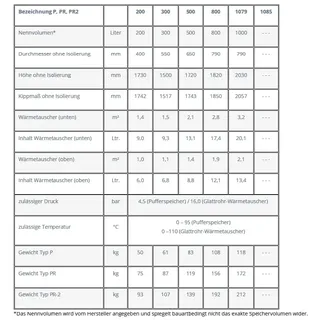

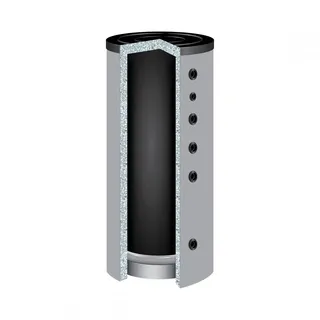

Hochwertiger Pufferspeicher für Heizungskreisläufe Nur Heizungswasser, kein Brauchwasser/Trinkwasser Speichertyp: P-500 500 Liter Nennvolumen* - ohne Wärmetauscher Diese Pufferspeicherserie steht in folgenden Typen zur Verfügung: Typ P - ohne Wärmetauscher Typ PR - mit einem Wärmetauscher (unten) Typ PR2 - mit zwei Wärmetauschern (unten / oben) Die Anschlüsse dieses Speichers sind um 180° versetzt (gegenüberliegend). (Eine Speicherserie mit 90° versetzten Anschlüssen ist ebenfalls verfügbar). Der Behälter ist aus hochwertigen Materialien angefertigt und wird unter Berücksichtigung gängiger Normen produziert Behälter: Material & Eigenschaften • Behälter aus Qualitätsstahl S235JRG2 • Behälter innen roh, außen schwarz grundiert • Produziert nach DIN 4753 und Euronorm EN 12897 Wärmetauscher: Material & Eigenschaften Dieser Speicher hat keinen Wärmetauscher. Isolierung • 80 mm Neopor, 20mm Polyesterfaservlies • abnehmbar • silberfarbener Isolierungsmantel • inkl. Muffen-Rosetten in schwarz • wird separat im Beipack mitgeliefert Abmessungen und technische Daten Bezeichnung P, PR, PR2 200 300 500 800 1079 1085 Nennvolumen* Liter 200 300 500 800 1000 - - - Durchmesser ohne Isolierung mm 400 550 650 790 790 - - - Höhe ohne Isolierung mm 1730 1500 1720 1820 2030 - - - Kippmaß ohne Isolierung mm 1742 1517 1743 1850 2057 - - - Wärmetauscher (unten) m 2 1,4 1,5 2,1 2,8 3,2 - - - Inhalt Wärmetauscher (unten) Ltr. 9,0 9,3 13,1 17,4 20,1 - - - Wärmetauscher (oben) m 2 1,0 1,1 1,4 1,9 2,1 - - - Inhalt Wärmetauscher (oben) Ltr. 6,0 6,8 8,8 12,1 13,4 - - - zulässiger Druck bar 4,5 (Pufferspeicher) / 16,0 (Glattrohr-Wärmetauscher) zulässige Temperatur °C 0 – 95 (Pufferspeicher) 0 – 110 (Glattrohr-Wärmetauscher) Gewicht Typ P kg 50 61 83 108 118 - - - Gewicht Typ PR kg 75 87 119 156 172 - - - Gewicht Typ PR-2 kg 93 107 139 192 212 - - - *Das Nennvolumen wird vom Hersteller angegeben und spiegelt bauartbedingt nicht das exakte Speichervolumen wider.
Allgemeine Beschreibung Der 500 Liter TWL Pufferspeicher P-500 ist ein hochwertiger Pufferspeicher, der speziell für Heizungskreisläufe konzipiert ist. Er speichert ausschließlich Heizungswasser und ist nicht für Brauchwasser oder Trinkwasser geeignet. Dieser Pufferspeicher ist in verschiedenen Typen erhältlich: Typ P (ohne Wärmetauscher), Typ PR (mit einem Wärmetauscher) und Typ PR2 (mit zwei Wärmetauschern). Technische daten Nennvolumen: 500 Liter Durchmesser ohne Isolierung: 650 mm Höhe ohne Isolierung: 1720 mm Kippmaß ohne Isolierung: 1743 mm zulässiger Druck: 4,5 bar (Pufferspeicher) zulässige Temperatur: 0 – 95 °C (Pufferspeicher) Gewicht Typ P: 83 kg Isolierung: 80 mm Neopor, 20 mm Polyesterfaservlies Kompatibilität und Zubehör Der Pufferspeicher hat um 180° versetzte Anschlüsse. Eine Speicherserie mit 90° versetzten Anschlüssen ist ebenfalls verfügbar. Inklusive Muffen und Rosetten in schwarz, die separat im Beipack mitgeliefert werden. Installation Die Installation sollte gemäß den geltenden Normen und Vorschriften erfolgen. Anwendung Ideal für Heizungsanlagen zur Speicherung von Heizungswasser. Geeignet für den Einsatz in Kombination mit verschiedenen Heizsystemen. Weitere Informationen Behältermaterial: Qualitätsstahl S235JRG2 Behälter innen roh, außen schwarz grundiert Produziert nach DIN 4753 und Euronorm EN 12897
