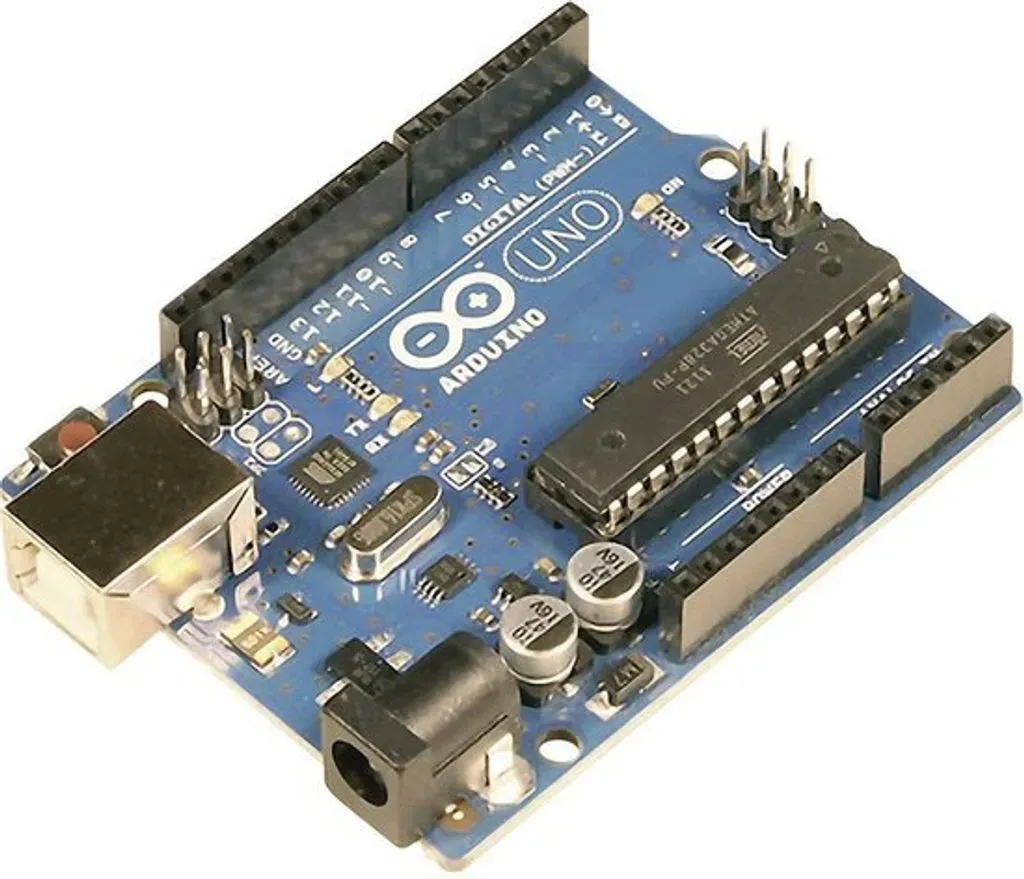

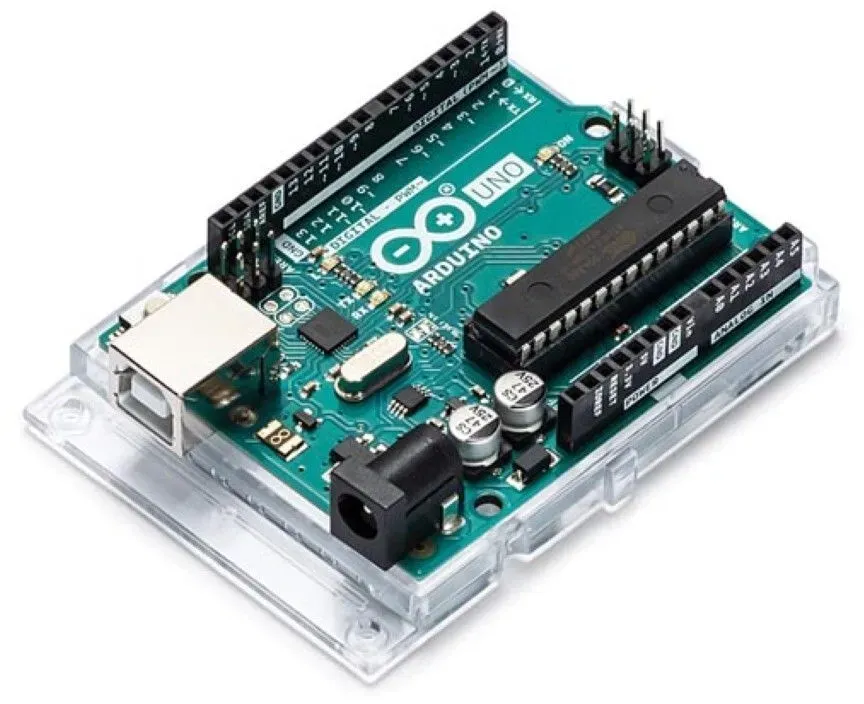

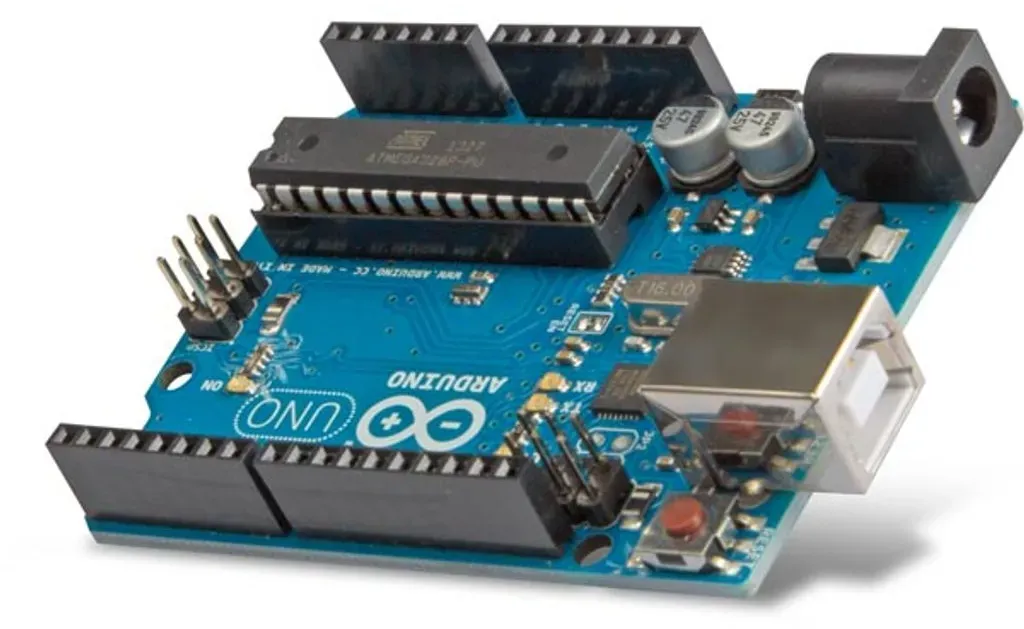

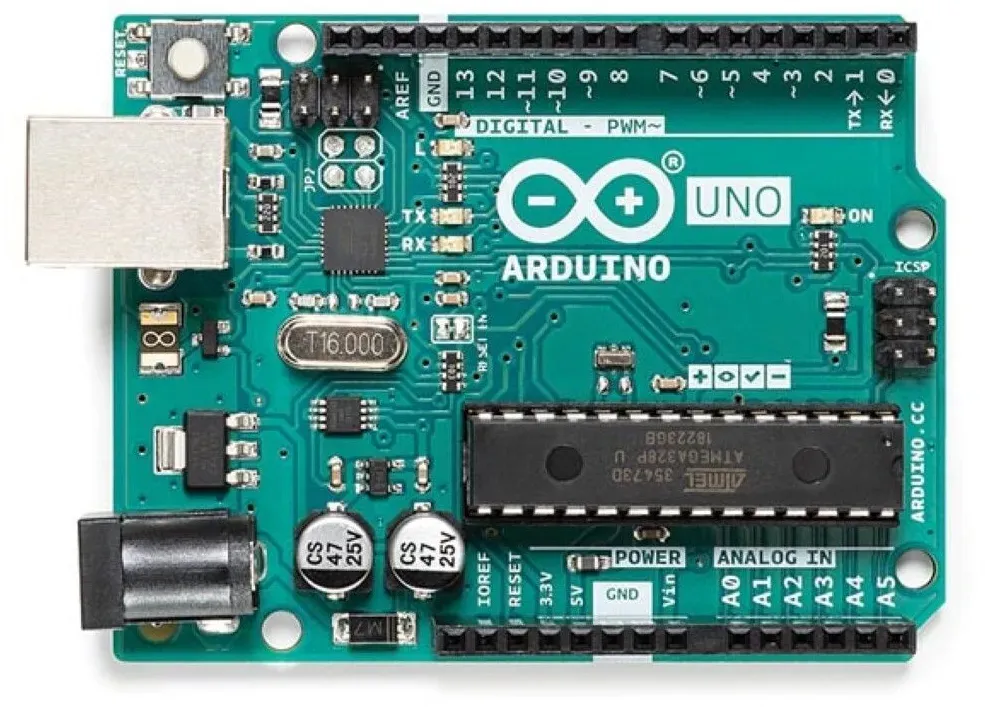

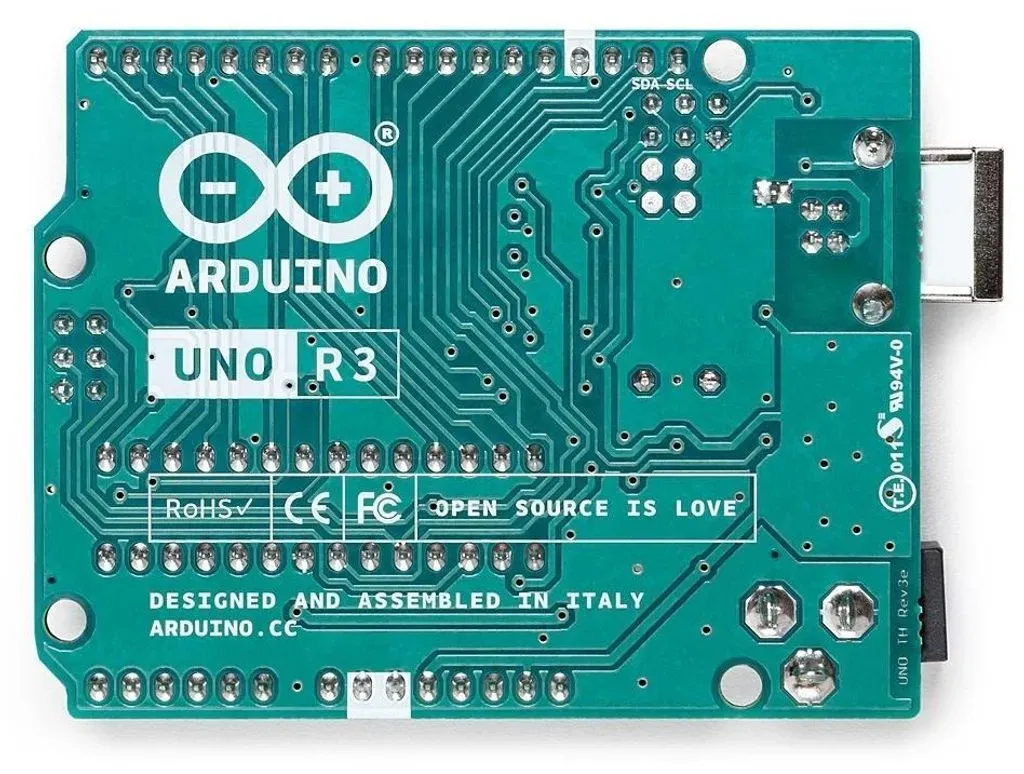

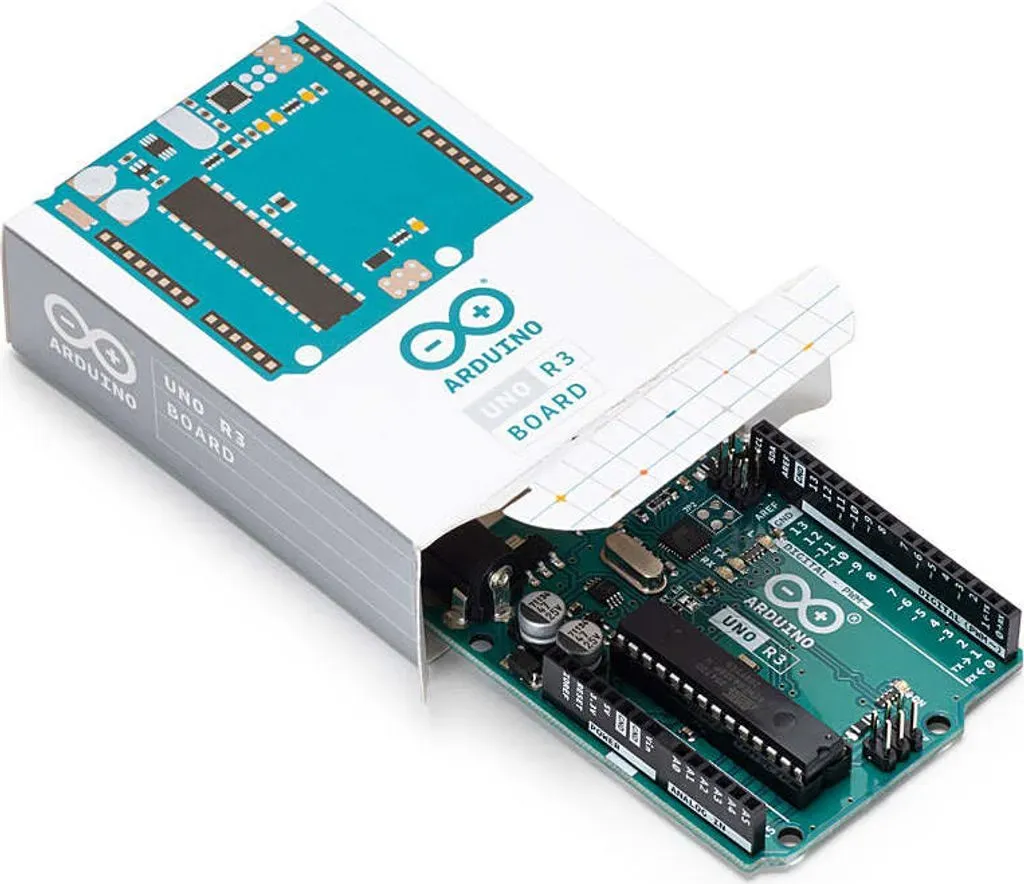

Arduino A000066 Board UNO Rev3 DIL Core ATMega328

Post/DHL, UPS, Trans-o-Flex, Spedition

Beim Arduino® Uno handelt es sich um den wohl bekanntesten und geläufigsten Arduino. Als Mikrocontroller kommt ein ATmega328 zum Einsatz. Der Controller verfügt über 14 digitale Ein- und Ausgänge (von denen 6 im PWM-Modus genutzt werden können), 6 analoge Eingänge, einen 16 MHz Quarz, eine USB-Buchse (Typ B), einen Netzteil-Anschluss, einen ICSP-Stecker und einen Reset-Button. Das Board enthält alles was Sie zum Programmieren von Mikrocontrollern benötigen. In der Revision drei löst ein ATmega16u2 den ATmega8u2 aus der vorangegangenen Version als USB-to-Serial Konverter ab. Verbinden Sie einfach Computer und Board über ein USB-Kabel oder verwenden Sie ein externes Netzteil oder Batterie und schon kann es losgehen. Bei dieser Version des Arduino® Uno handelt es sich um die DIP (auch DIL für Dual In-Line oder Dual In-Line Package) Version. Diese unterscheidet sich von der SMD-Variante durch einen größeren und leichter austauschbaren Mikrocontroller im DIP-Gehäuse. Dadurch ist es wesentlich einfacher einen kaputten Controller auszutauschen oder einen programmierten Mikrocontroller unabhängig vom Arduino-Board in einer eigenen Schaltung einzusetzen.

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

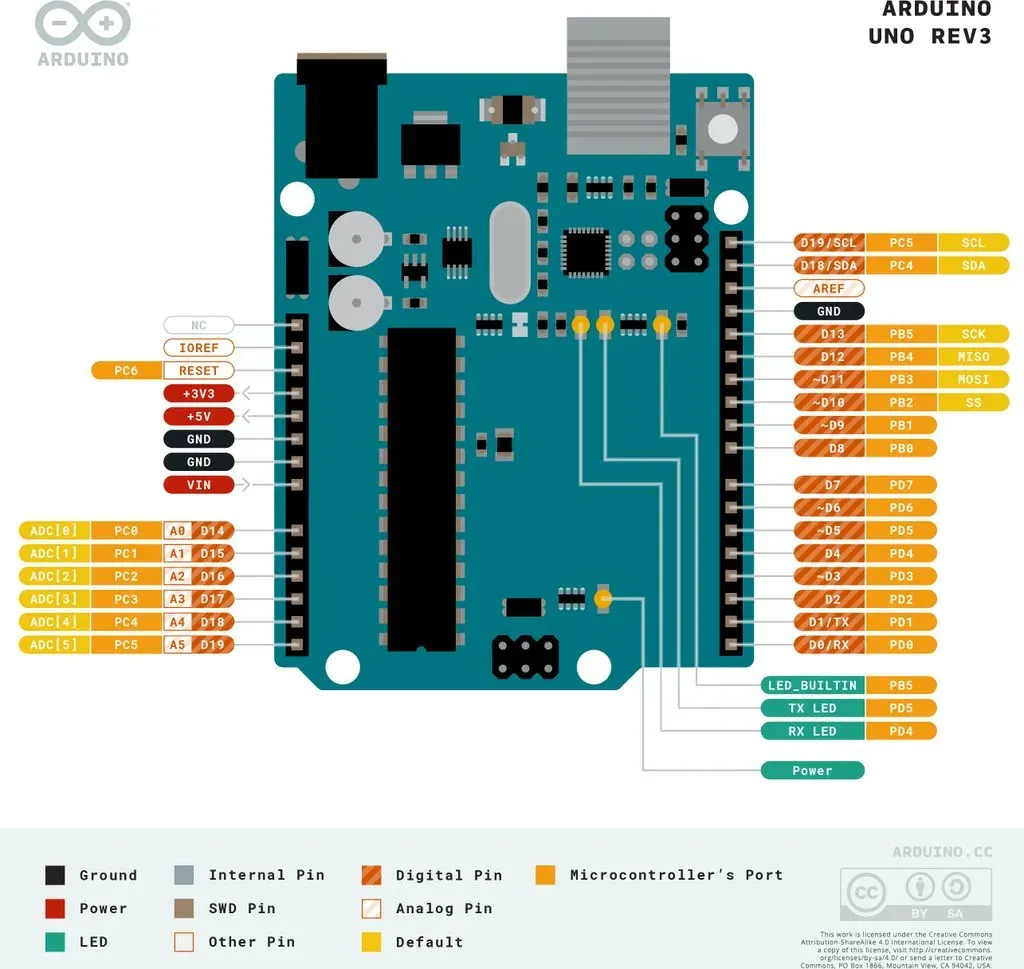

Überblick Es hat 14 digitale Ein-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16 MHz-Keramikresonator (CSTCE16M0V53-R0), einen USB-Anschluss, eine Netzbuchse, einen ICSP-Header und einen Reset-Knopf. Er enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird; schließen Sie ihn einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie ihn mit einem AC-zu-DC-Adapter oder einer Batterie, um loszulegen. Sie können an Ihrem Uno herumbasteln, ohne sich allzu viele Gedanken darüber machen zu müssen, etwas falsch zu machen. Im schlimmsten Fall können Sie den Chip für ein paar Dollar austauschen und von vorne anfangen."Uno" bedeutet eins auf Italienisch und wurde gewählt, um die Veröffentlichung von Arduino Software (IDE) 1.0 zu markieren. Das Uno-Board und die Version 1.0 von Arduino Software (IDE) waren die Referenzversionen von Arduino, die nun zu neueren Versionen weiterentwickelt wurden. Das Uno-Board ist das erste in einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform; eine umfassende Liste aktueller, vergangener oder veralteter Boards finden Sie im Arduino-Boardindex.TECH SPECSMikrocontroller: ATmega328PBetriebsspannung: 5VEingangsspannung (empfohlen): 7-12VEingangsspannung (Grenzwert): 6-20VDigitale E/A-Pins: 14 (von denen 6 einen PWM-Ausgang bereitstellen)PWM Digitale E/A-Stifte: 6Analoge Eingabe-Pins: 6DC-Strom pro E/A-Pin: 20 mADC-Strom für 3,3V Pin: 50 mAFlash-Speicher: 32 KB (ATmega328P), wovon 0,5 KB vom Bootloader verwendet werdenSRAM: 2 KB (ATmega328P)EEPROM: 1 KB (ATmega328P)Taktgeschwindigkeit: 16 MHzLED_BUILTIN: 13Länge: 68,6 mmBreite: 53,4 mmGewicht: 25 gProgrammierungDer Arduino Uno kann mit der (Arduino Software (IDE)) programmiert werden. Wählen Sie "Arduino Uno" aus dem Menü Tools > Board (entsprechend dem Mikrocontroller auf Ihrem Board). Einzelheiten finden Sie in der Referenz und den Tutorials.Der ATmega328 auf dem Arduino Uno ist mit einem Bootloader vorprogrammiert, der es Ihnen ermöglicht, neuen Code ohne die Verwendung eines externen Hardware-Programmiergeräts auf den ATmega328 zu laden. Er kommuniziert über das ursprüngliche STK500-Protokoll (Referenz, C-Header-Dateien).Sie können auch den Bootloader umgehen und den Mikrocontroller über den ICSP (In-Circuit Serial Programming)-Header mit Arduino ISP oder ähnlichem programmieren; Einzelheiten finden Sie in diesen Anweisungen.Der Firmware-Quellcode des ATmega16U2 (oder 8U2 in den Boards rev1 und rev2) ist im Arduino-Repository verfügbar. Der ATmega16U2/8U2 wird mit einem DFU-Bootloader geladen, der aktiviert werden kann durch:Auf Rev1-Platinen: Verbinden Sie die Lötjumper auf der Rückseite der Platine (in der Nähe der Karte von Italien) und setzen Sie dann die 8U2.Bei Karten ab Rev2: Es gibt einen Widerstand, der die 8U2/16U2 HWB-Leitung auf Masse zieht, wodurch der DFU-Modus einfacher zu aktivieren ist.Sie können dann die FLIP-Software von Atmel (Windows) oder den DFU-Programmierer (Mac OS X und Linux) verwenden, um eine neue Firmware zu laden. Oder Sie können den ISP-Header mit einem externen Programmiergerät verwenden (wobei der DFU-Bootloader überschrieben wird). Weitere Informationen finden Sie in diesem vom Benutzer beigesteuerten Tutorial.WarnungenDer Arduino Uno verfügt über eine rücksetzbare Polyfuse, die die USB-Ports Ihres Computers vor Kurzschlüssen und Überstrom schützt. Obwohl die meisten Computer über einen eigenen internen Schutz verfügen, bietet die Sicherung eine zusätzliche Schutzschicht. Wenn mehr als 500 mA an den USB-Anschluss angelegt werden, unterbricht die Sicherung automatisch die Verbindung, bis der Kurzschluss oder die Überlast beseitigt ist.Differenzen mit anderen GremienDie Uno unterscheidet sich von allen vorhergehenden Karten dadurch, dass sie nicht den FTDI USB-to-serial-Treiberchip verwendet. Stattdessen verfügt es über den Atmega16U2 (Atmega8U2 bis zur Version R2), der als USB-Seriell-Wandler programmiert ist.um

Post/DHL

Beim Arduino® Uno handelt es sich um den wohl bekanntesten und geläufigsten Arduino. Als Mikrocontroller kommt ein ATmega328 zum Einsatz. Der Controller verfügt über 14 digitale Ein- und Ausgänge (von denen 6 im PWM-Modus genutzt werden können), 6 analoge Eingänge, einen 16 MHz Quarz, eine USB-Buchse (Typ B), einen Netzteil-Anschluss, einen ICSP-Stecker und einen Reset-Button. Das Board enthält alles was Sie zum Programmieren von Mikrocontrollern benötigen. In der Revision drei löst ein ATmega16u2 den ATmega8u2 aus der vorangegangenen Version als USB-to-Serial Konverter ab. Verbinden Sie einfach Computer und Board über ein USB-Kabel oder verwenden Sie ein externes Netzteil oder Batterie und schon kann es losgehen. Bei dieser Version des Arduino® Uno handelt es sich um die DIP (auch DIL für Dual In-Line oder Dual In-Line Package) Version. Diese unterscheidet sich von der SMD-Variante durch einen größeren und leichter austauschbaren Mikrocontroller im DIP-Gehäuse. Dadurch ist es wesentlich einfacher einen kaputten Controller auszutauschen oder einen programmierten Mikrocontroller unabhängig vom Arduino-Board in einer eigenen Schaltung einzusetzen.

Post/DHL

Beim Arduino® Uno handelt es sich um den wohl bekanntesten und geläufigsten Arduino. Als Mikrocontroller kommt ein ATmega328 zum Einsatz. Der Controller verfügt über 14 digitale Ein- und Ausgänge (von denen 6 im PWM-Modus genutzt werden können), 6 analoge Eingänge, einen 16 MHz Quarz, eine USB-Buchse (Typ B), einen Netzteil-Anschluss, einen ICSP-Stecker und einen Reset-Button. Das Board enthält alles was Sie zum Programmieren von Mikrocontrollern benötigen. In der Revision drei löst ein ATmega16u2 den ATmega8u2 aus der vorangegangenen Version als USB-to-Serial Konverter ab. Verbinden Sie einfach Computer und Board über ein USB-Kabel oder verwenden Sie ein externes Netzteil oder Batterie und schon kann es losgehen. Bei dieser Version des Arduino® Uno handelt es sich um die DIP (auch DIL für Dual In-Line oder Dual In-Line Package) Version. Diese unterscheidet sich von der SMD-Variante durch einen größeren und leichter austauschbaren Mikrocontroller im DIP-Gehäuse. Dadurch ist es wesentlich einfacher einen kaputten Controller auszutauschen oder einen programmierten Mikrocontroller unabhängig vom Arduino-Board in einer eigenen Schaltung einzusetzen.

Post/DHL

Beim Arduino® Uno handelt es sich um den wohl bekanntesten und geläufigsten Arduino. Als Mikrocontroller kommt ein ATmega328 zum Einsatz. Der Controller verfügt über 14 digitale Ein- und Ausgänge (von denen 6 im PWM-Modus genutzt werden können), 6 analoge Eingänge, einen 16 MHz Quarz, eine USB-Buchse (Typ B), einen Netzteil-Anschluss, einen ICSP-Stecker und einen Reset-Button. Das Board enthält alles was Sie zum Programmieren von Mikrocontrollern benötigen. In der Revision drei löst ein ATmega16u2 den ATmega8u2 aus der vorangegangenen Version als USB-to-Serial Konverter ab. Verbinden Sie einfach Computer und Board über ein USB-Kabel oder verwenden Sie ein externes Netzteil oder Batterie und schon kann es losgehen. Bei dieser Version des Arduino® Uno handelt es sich um die DIP (auch DIL für Dual In-Line oder Dual In-Line Package) Version. Diese unterscheidet sich von der SMD-Variante durch einen größeren und leichter austauschbaren Mikrocontroller im DIP-Gehäuse. Dadurch ist es wesentlich einfacher einen kaputten Controller auszutauschen oder einen programmierten Mikrocontroller unabhängig vom Arduino-Board in einer eigenen Schaltung einzusetzen.
