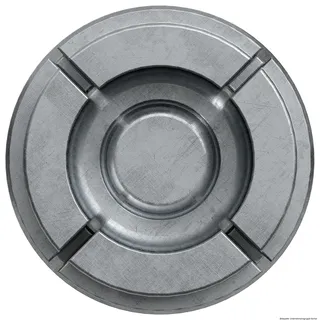

Fischer Einschlaganker EA II M20

Andere

Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EHS Plus oder dem Maschinensetzgerät EMS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II ist ideal, um Sprinkleranlagen, Gitter und Konsolen im Innenbereich mit Zulassung zu befestigen.

Post/DHL, UPS, GLS, DPD

Eigenschaften • Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt.\n• Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.\n• Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.\n• Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.\n• Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen.\n• Ideal für die Anwendung bei hohen Lastanforderungen. Anwendung • Der EA II ist für die Vorsteckmontage geeignet. \n• Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben. \n• Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt. \n• Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.

Post/DHL

Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EAW H Plus oder dem Maschinensetzgerät EA II S-SDS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II ist ideal, um Sprinkleranlagen, Gitter und Konsolen im Innenbereich mit Zulassung zu befestigen.

DPD

Einschlaganker EA II M 20 x 80 galvanisch verzinkt von FischerDer fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl und nicht rostendem Stahl. Der fischer Einschlaganker ist ideal, um Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich zu verankern. Die Europäische Technische Bewertung für ungerissenen Beton, die Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und die Brandeignung nach Feuerwiderstandsklasse R 120 bieten ein Plus an Sicherheit. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Der angeprägte Rand verhindert das Tieferrutschen. Mit dem Einschlagwerkzeug EAW H Plus oder dem Maschinensetzgerät EA II S-SDS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Prüfzeichen / ZulassungenBrandschutz-Kl

Post/DHL, UPS, Trans-o-Flex, Spedition

Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EAW H Plus oder dem Maschinensetzgerät EA II S-SDS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II ist ideal, um Sprinkleranlagen, Gitter und Konsolen im Innenbereich mit Zulassung zu befestigen.

Post/DHL, UPS, GLS, DPD, Hermes

Fischer Einschlaganker EA II, Innengewindeanker, Vorsteckmontage, Schlagmontage, Stahl Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EHS Plus oder dem Maschinensetzgerät EMS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II ist ideal, um Sprinkleranlagen, Gitter und Konsolen im Innenbereich mit Zulassung zu befestigen. Produktvorteile: Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt. Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung. Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage. Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit. Fixierpunkt auf h_ef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen. Der schwarze Befestigungspunkt verhindert, dass der Anker bei Überkopfmontage aus dem Bohrloch fällt. Funktionsweise/Montage: Der EA II ist für die Vorsteckmontage geeignet. Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben. Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt. Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen. Technische Daten Ausführung Einschlag Oberflächenschutz GALV Werkstoff der Hülse gehärteter Stahl Material galvanisch verzinkter Stahl Prüfzeichen / Zulassungen Brandschutz-Klassifizierung 3DCAD Ja Profi / DIY DIY ETA-Zulassung Ja VDS-Zulassung Ja Spezifikationen Bohrer-Ø x Dübellänge Gewinde 12 x 40 mm M10 8 x 30 mm M6 15 x 50 mm M12 25 x 80 mm M20 20 x 65 mm M16 10 x 30 mm M8 12 x 25 mm M10 10 x 25 mm M8

Post/DHL, UPS, Spedition

fischer Einschlaganker EA II M20

Post/DHL, Spedition

Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl und nicht rostendem Stahl. Der fischer Einschlaganker ist ideal, um Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich zu verankern. Die Europäische Technische Bewertung für ungerissenen Beton, die Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und die Brandeignung nach Feuerwiderstandsklasse R 120 bieten ein Plus an Sicherheit. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Der angeprägte Rand verhindert das Tieferrutschen. Mit dem Einschlagwerkzeug EAW H Plus oder dem Maschinensetzgerät EA II S-SDS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand.Ankerlänge: 80 mmBohrernenndurchmesser: 25 mmGewindemaß (mm): 20 mmZul. Last Zugzone: 17.2 kNMaterial: ...

Andere

Allgemeine Beschreibung Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl, der sich ideal für die Vorsteckmontage eignet. Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert, was eine problemlose Schlagmontage ermöglicht. Der Anker ist besonders geeignet für Anwendungen mit hohen Lastanforderungen und kann in verschiedenen Materialien wie Beton und Naturstein eingesetzt werden. Technische daten Bohrernenndurchmesser: 25 mm Dübellänge: 80 mm Innengewinde: M 20 Gewicht: 1.932 g Bohrlochtiefe bei Vorsteckmontage min.: 85 mm Einschraubtiefe max.: 34 mm Einschraubtiefe min.: 20 mm Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen, Naturstein mit dichtem Gefüge Werkstoff: Stahl Montageart: Vorsteckmontage Bohrverfahren: Hammerbohren (Pneumatisch) Oberfläche: Galvanisch verzinkt Anerkennung Factory Mutual: Ja Brandprüfung: Nein Feuerwiderstandsklasse: Keine Installation Der Einschlaganker wird ins Bohrloch eingesetzt und mit einem Hammer bündig zur Oberfläche des Verankerungsgrunds eingetrieben. Anschließend wird mit dem Einschlagwerkzeug EHS Plus oder dem Maschinensetzgerät EMS die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt. Für eine korrekte Verspreizung müssen die Einschlagwerkzeuge auf dem Rand des Ankers aufsitzen. Anwendung Der fischer Einschlaganker EA II eignet sich für folgende Anwendungen: Rohr- und Lüftungsleitungen Sprinkleranlagen Kabeltrassen und Leitern Gitter Stahlkonstruktionen Maschinen Konsolen Schalungsstützen Weitere Informationen Artikelnummer: 88567 Inhaltsmenge: 10 Stück pro Kartonage Dekoration nicht im Lieferumfang enthalten

Post/DHL, GLS, DPD

Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EHS Plus oder dem Maschinensetzgerät EMS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II ist ideal, um Sprinkleranlagen, Gitter und Konsolen im Innenbereich mit Zulassung zu befestigen. Vorteile Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt. Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung. Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage. Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit. Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen. Der schwarze Befestigungspunkt verhindert, dass der Anker bei Überkopfmontage aus dem Bohrloch fällt. Anwendungen Rohr- und Lüftungsleitungen Sprinkleranlagen Kabeltrassen und Leitern Gitter Stahlkonstruktionen Maschinen Konsolen Schalungsstützen Baustoffe Zugelassen für: Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen Beton C20/25 bis C50/60, ungerissen Auch geeignet für: Beton C12/15 Naturstein mit dichtem Gefüge Funktionsweise Der EA II ist für die Vorsteckmontage geeignet. Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben. Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt. Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.
