Gewicht: 1,9 kg | Baulänge: 130 mm | Lager: Kohle | Netzfrequenz: 50/60 Hz | Förderhöhe: 4 m | Fördermenge: 2,7 m3/h | Netzanschluss: 1 x 230 V | Pumpenanschluss: G 1 | max. Betriebsdruck: 10 bar | min. Medientemperatur: -10 °C | max. Medientemperatur: 95 °C | Energieeffizienzindex: 0,18 | min. Umgebungstemperatur: -10 °C | max. Umgebungstemperatur: 40 °C | Bauart: Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelung | Einsatz: Warmwasserheizungen aller Systeme, Klimaanwendungen, industrielle Umwälzanlagen. | Besondere Merkmale: Maximaler Bedienkomfort dank der grünen Knopf-Technologie mit neuen, intelligenten Einstellungen, intuitiver Benutzeroberfläche und neuen Funktionen # Schnelle und einfache Installation und problemloser Austausch dank neuer, optimierter Konstruktion # Hohe Betriebssicherheit aufgrund automatisch und manuell ausgelöstem Neustart oder Entlüftungsfunktion # Höchste Betriebs- und Bediensicherheit dank bewährter Technologie | Lieferumfang: Pumpe # Wärmedämmung # Wilo-Connector # Dichtungen # Einbau- und Betriebsanleitung

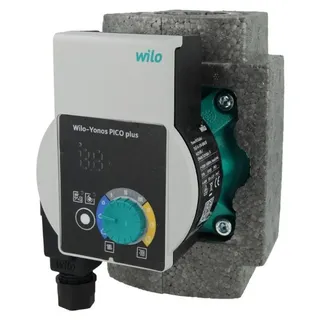

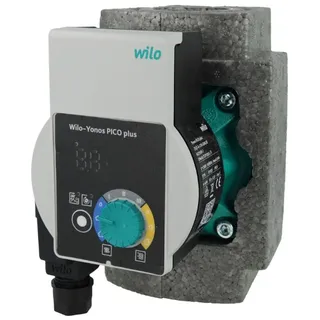

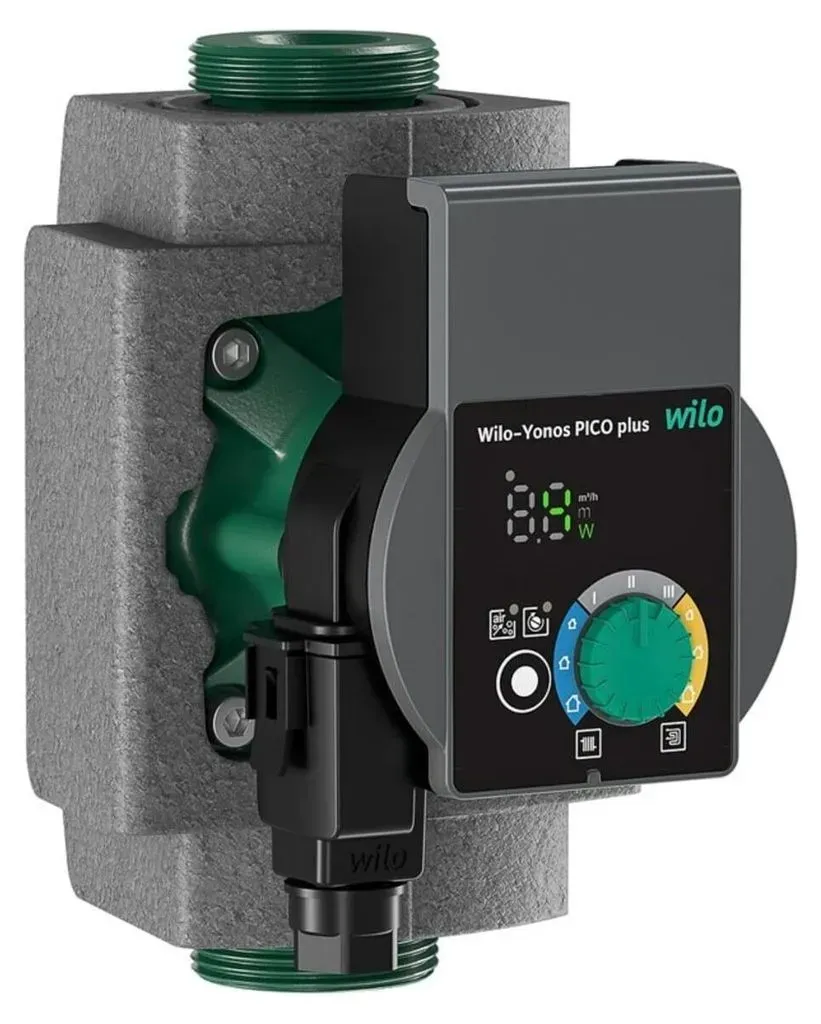

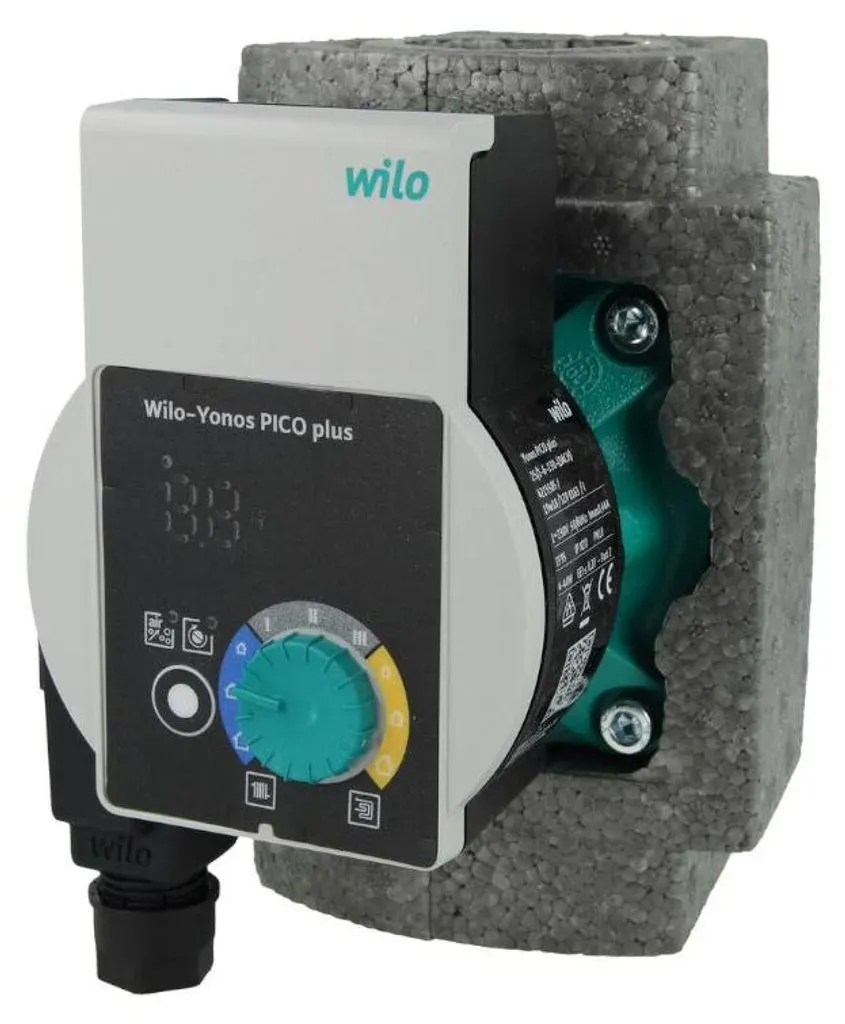

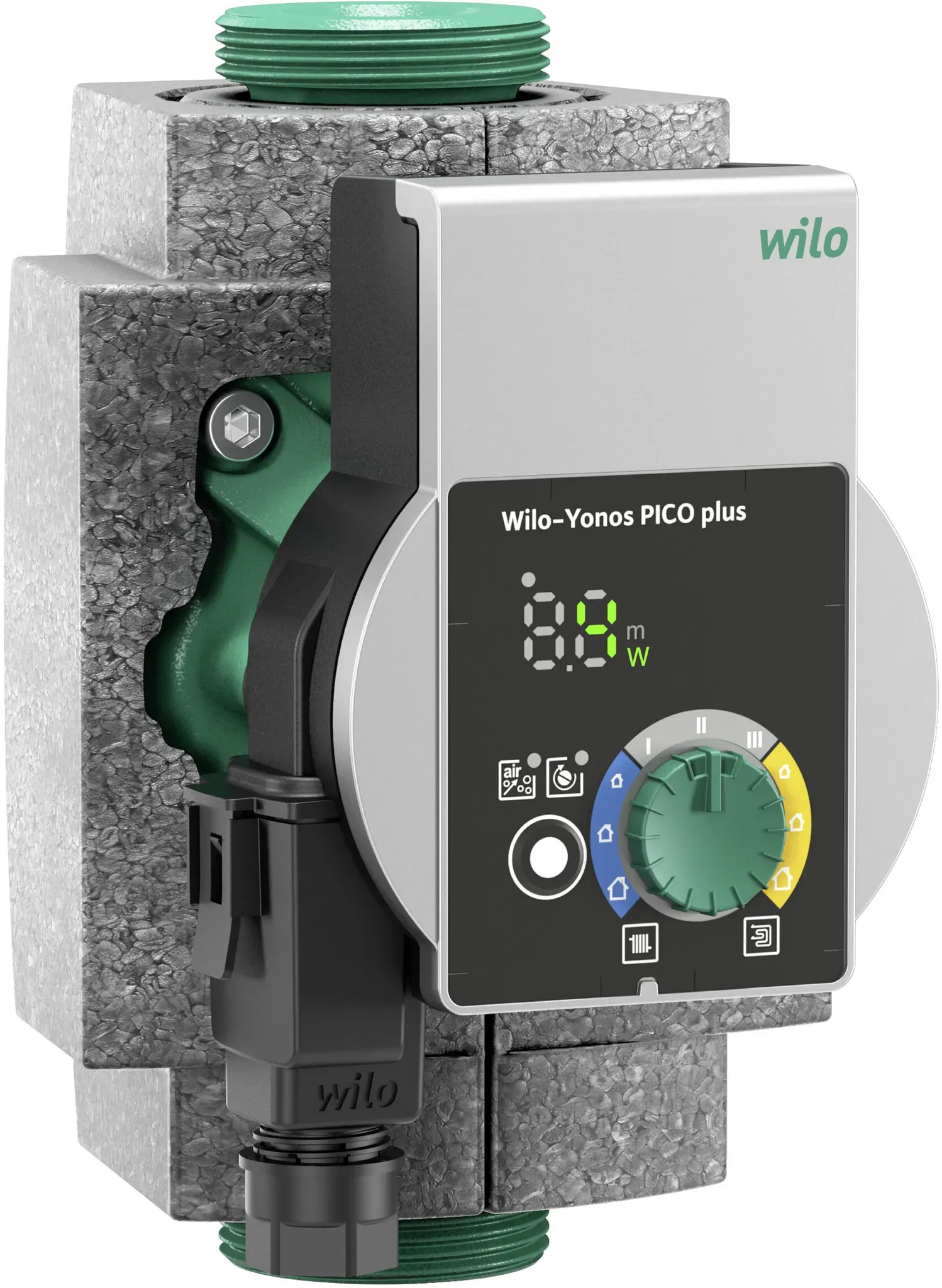

Wilo Yonos PICO plus 15/1-4-130 Umwälzpumpe Heizungspumpe G1 (PN 10), 15 W, 20 W, 230 V Lieferumfang: • Hocheffizienz-Pumpe Wilo Yonos PICO plus 15/1-4 elektronisch geregelt, inkl. Wärmedämmung, Wilo-Connector, Dichtungen - Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss - Blockierstromfester Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung - Einsetzbar für alle Heizungs- und Klimaanwendungen - Regelmodus gemäß der Anwendung Radiatoren-/Fußbodenheizung wählbar Allgemeine Produktbeschreibung Wilo Yonos PICO plus Die Wilo Yonos PICO plus ist eine wartungsfreie Nassläufer-Hocheffizienzpumpe mit Verschraubungsanschluss (G 1, PN 10) für Heizungs- und Klimaanwendungen. Sie arbeitet mit einem blockierstromfesten ECM-Synchronmotor und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Dank vorwählbarer Regelungsarten (p-c, p-v, konstante Drehzahl) und wählbarer Anwendungsprofile für Radiatoren oder Fußbodenheizung passt sich die Pumpe flexibel an unterschiedliche Heizungskonzepte an. Der zulässige Medien-Temperaturbereich von -10°C bis +95°C deckt typische Warmwasserheizungen und Klimaanwendungen ab Die Ausführung Yonos PICO plus 15/1-4 mit Einbaulänge 130 mm, Anschluss G 1 und Druckstufe PN 10 liefert eine maximale Förderhöhe bis ca. 4 m und eignet sich besonders für kleine bis mittlere Heizkreise mit moderaten Druckverlusten. Vorteile Zu den wesentlichen Vorteilen der Wilo Yonos PICO plus zählen Energieeffizienz, Bedienkomfort und schnelle Inbetriebnahme. Sichtbares Zeichen der neuen Generation ist der grüne Bedienknopf, der zusammen mit neuen Funktionen für maximalen Komfort bei Inbetriebnahme und Wartung steht. Voreinstellungen für Radiatoren oder Fußbodenheizungen - symbolisiert durch Piktogramme - sparen wertvolle Zeit bei der Inbetriebnahme, und mit einer Genauigkeit von 0,1 Metern können die Einstellungen nachjustiert werden. Die LED?Anzeige zeigt im Wechsel den aktuellen Stromverbrauch und den Volumenstrom an, sodass Betriebszustände auf einen Blick erkennbar sind. Durch die kompaktere Bauart wird der Pumpenaustausch noch einfacher, und die serienmäßige Wärmedämmschale minimiert Energieverluste. Integrierte Schutzfunktionen (Motorschutz, automatische Deblockierung) erhöhen die Betriebssicherheit. • Maximaler Bedienkomfort dank grüner Knopf-Technologie und LED-Anzeige • Blockierstromfester ECM-Synchronmotor • Sehr energieeffizient (EEI 0,18) • Niedriger Minimalverbrauch (ab 4 W) • Wartungsfrei (Nassläufer-Technologie) • Kompakte Bauart - einfacher Pumpenaustausch • Einstellgenauigkeit 0,1 m für präzise Nachjustierung • Schnelle und einfache Inbetriebnahme • Serienmäßige Wärmedämmschale zur Reduktion von Wärmeverlusten am Pumpengehäuse Funktionen Die Yonos PICO plus bietet drei vorwählbare Regelungsarten zur optimalen Lastanpassung: p-c (konstanter Differenzdruck), p-v (variabler Differenzdruck) und Konstant-Drehzahl (3 Regelkennlinien). Damit lässt sich die Pumpe sowohl für klassische Heizkörperanlagen als auch für Flächenheizungen mit niedrigen Vorlauftemperaturen optimal einstellen. Für einen zuverlässigen Betrieb sorgen automatische Schutzfunktionen wie der integrierte Motorschutz und die automatische Deblockierfunktion, die ein Festsetzen des Laufrads verhindert. Zusätzlich stehen eine manuelle Entlüftungsfunktion zur Entlüftung des Rotorraumes und ein manueller Neustart zur Verfügung - praktisch bei Inbetriebnahme oder nach längeren Stillstandszeiten. • Verschiedene Regelungsarten - Konstant-Drehzahl (3 Regelkennenlinien) - p-c (konstanter Differenzdruck) - p-v (variabler Differenzdruck) - Konstant-Drehzahl (3 Regelkennenlinien) • Integrierter Motorschutz • Automatische Deblockierfunktion • Manuelle Entlüftungsfunktion • Manueller Neustart • LED-Anzeige: Sollwert, laufender Verbrauch (Watt), Durchfluss (m3/h) • Piktogramme für Radiatoren/ Fußbodenheizung Produktdaten Die Wilo Yonos PICO plus 15/1-4-130 ist für einen maximalen Betriebsdruck von 10 bar (PN 10) ausgelegt und wird über G 1-Verschraubungsanschlüsse (saug- und druckseitig) installiert. Der Medien-Temperaturbereich von -10°C bis +95°C deckt typische Warmwasserheizungen ab; als Fördermedien sind Wasser, Ethylenglykol und Propylenglykol vorgesehen. Elektrisch arbeitet die Pumpe an 1~230 V (50/60 Hz), die Drehzahl wird intern geregelt (ca. 700 bis 3.400 U/min). Für Planung und Einbau sind die Einbaulänge 130 mm sowie die Werkstoffkombination aus Grauguss-Gehäuse, PP-GF40-Laufrad und Edelstahlwelle relevant. • Fördermediumtemperatur: -10°C bis +95°C • Netzanschluss: 1~230 V ±10%, 50/60 Hz • Schutzart: IPX4D • Verschraubungsanschluss: 1 Zoll / 25 mm / PN 10 • Max. Betriebsdruck: 10 bar • Max. Förderhöhe: 4,295 m
Eigenschaften: Nassläufer-Umwälzpumpe mit Verschraubungsanschluss Mit blockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelung Einsetzbar für alle Warmwasserheizungen aller Systeme Klimaanwendungen und industrielle Umwälzanlagen Bedienung über die grüne Knopf-Technologie Dämmschalen im Lieferumfang enthalten Einstellungen mit einer Genauigkeit von 0,1 m Mit automatisch und manuell ausgelöstem Neustart oder Entlüftungsfunktion
Sichtbares Zeichen der neuen Generation von Hocheffizienzpumpen für Heizungs- und Klimaanlagen in Ein- und Zweifamilienhäuser ist der grüne Bedienknopf, der zusammen mit neuen Funktionen für maximalen Komfort bei der Inbetriebnahme und Wartung steht. Voreinstellungen für Radiatoren oder Fußbodenheizungen – symbolisiert durch Piktogramme – sparen wertvolle Zeit bei der Inbetriebnahme. Mit einer Genauigkeit von 0,1 Metern können die Einstellungen nachjustiert werden. Die Energieeffizienz ist nochmals verbessert, eine Dämmschale im Lieferumfang enthalten, der Stromverbrauch wurde verringert und wird im Wechsel mit dem aktuellen Volumenstrom angezeigt. Durch die kompaktere Bauart wird Ihr Pumpenaustausch jetzt noch einfacher.

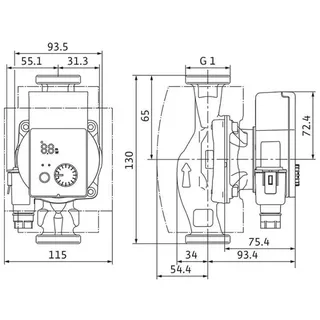

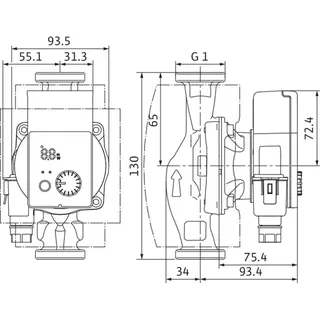

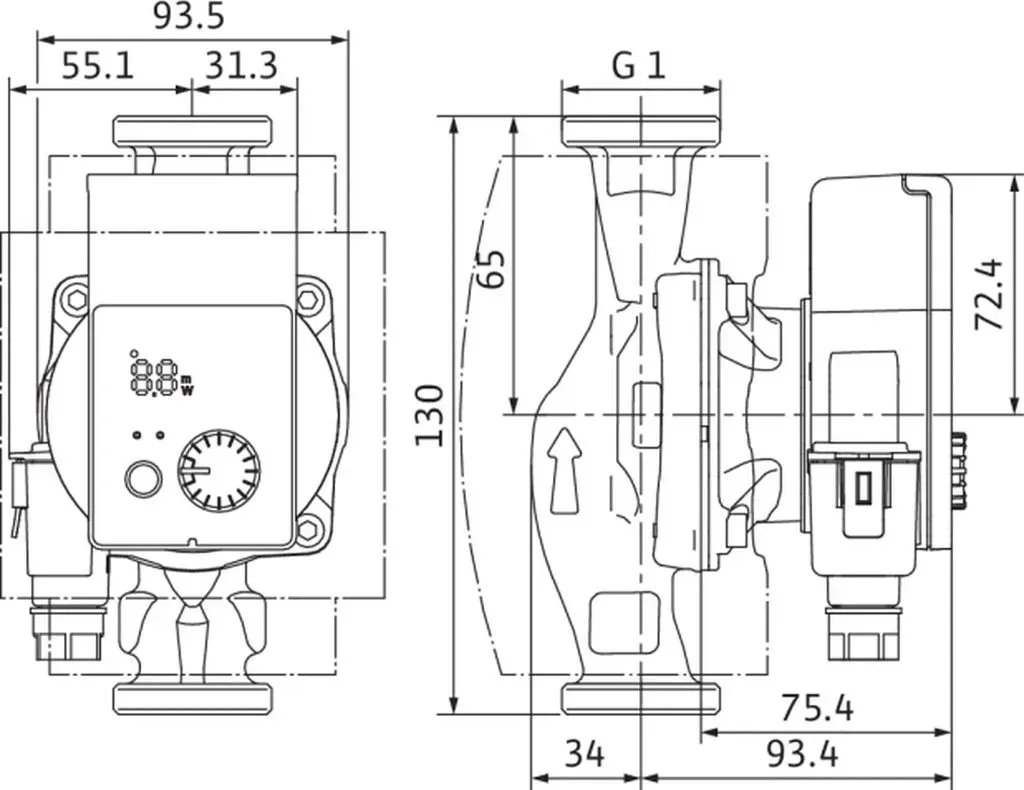

Allgemeine Beschreibung Die Wilo Yonos Pico plus 15/1-4 ist eine hoch effiziente Nassläufer-Umwälzpumpe, die mit einem blockierstromfesten EC-Motor und einer integrierten elektronischen Leistungsregelung ausgestattet ist. Sie eignet sich für Warmwasserheizungen aller Systeme, Klimaanwendungen und industrielle Umwälzanlagen. Die Pumpe bietet maximalen Bedienkomfort durch die „Grüne Knopf-Technologie“ und ermöglicht eine einfache Installation sowie Wartung. Technische daten Energieeffizienzindex (EEI): ≤0,18 Fördermedientemperatur: -10 °C bis +110 °C Netzanschluss: 1~230 V, 50/60 Hz Schutzart: IPX4D Maximale Förderhöhe: 4 m Maximale Fördermenge: 2,6 m3/h Umgebungstemperatur: 0 °C bis 40 °C Betriebsdruck: max. 10 bar Rohranschluss: DN 15 (1/2" oder ca. 20 mm) Einbaulänge: 130 mm Leistungsaufnahme: 4 W - 20 W Drehzahl min.: 700 U/Min Drehzahl max.: 3500 U/Min Gewicht netto: ca. 1,55 kg Kompatibilität und Zubehör Geeignet für alle Heizungs- und Klimaanwendungen Lieferumfang: Pumpe, Wärmedämmung, Wilo-Connector, Dichtungen, Einbau- und Betriebsanleitung Installation Um die Pumpe in die Hausinstallation zu integrieren, ist ein Eingriff in das 230 Volt-Netz erforderlich. Arbeiten am 230 Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) durchgeführt werden. Anwendung Die Wilo Yonos Pico plus 15/1-4 kann in verschiedenen Anwendungen eingesetzt werden, darunter: Warmwasserheizungen Klimaanlagen Industrielle Umwälzanlagen Weitere Informationen Störaussendung: EN 61000-6-3 Störfestigkeit: EN 61000-6-2 Isolationsklasse: F

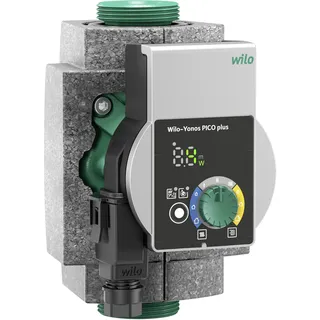

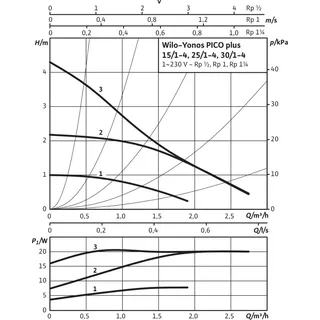

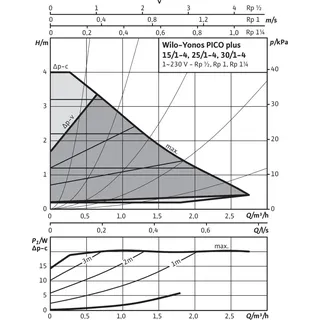

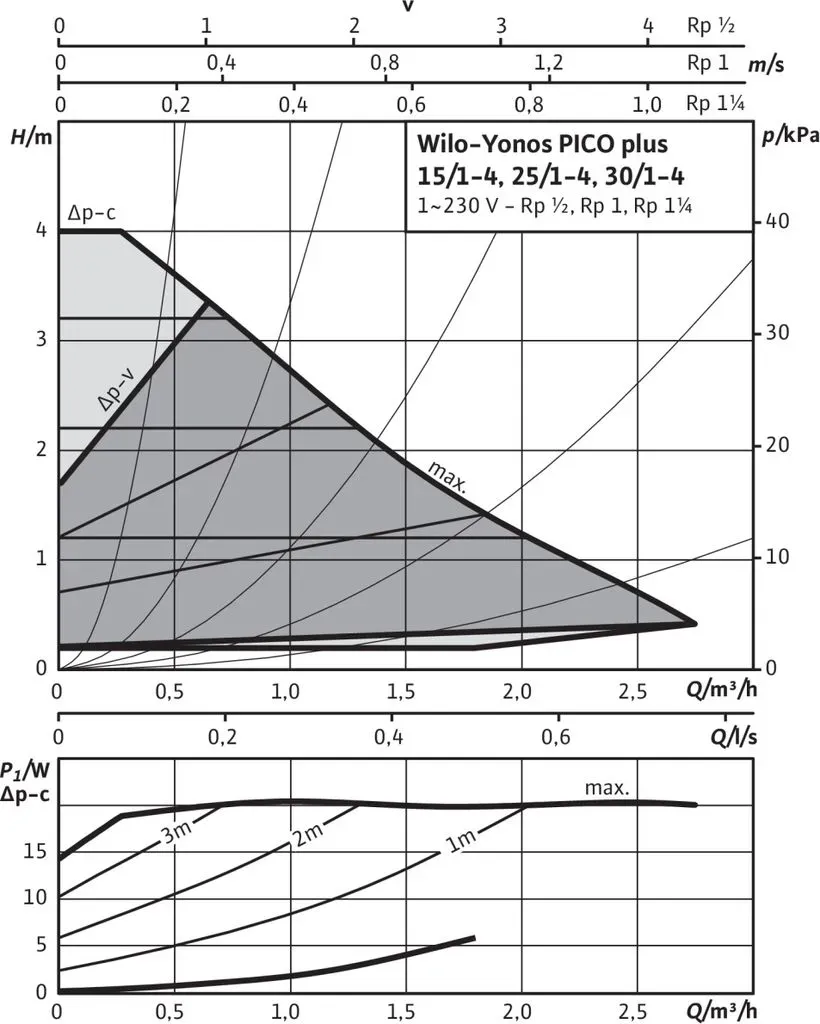

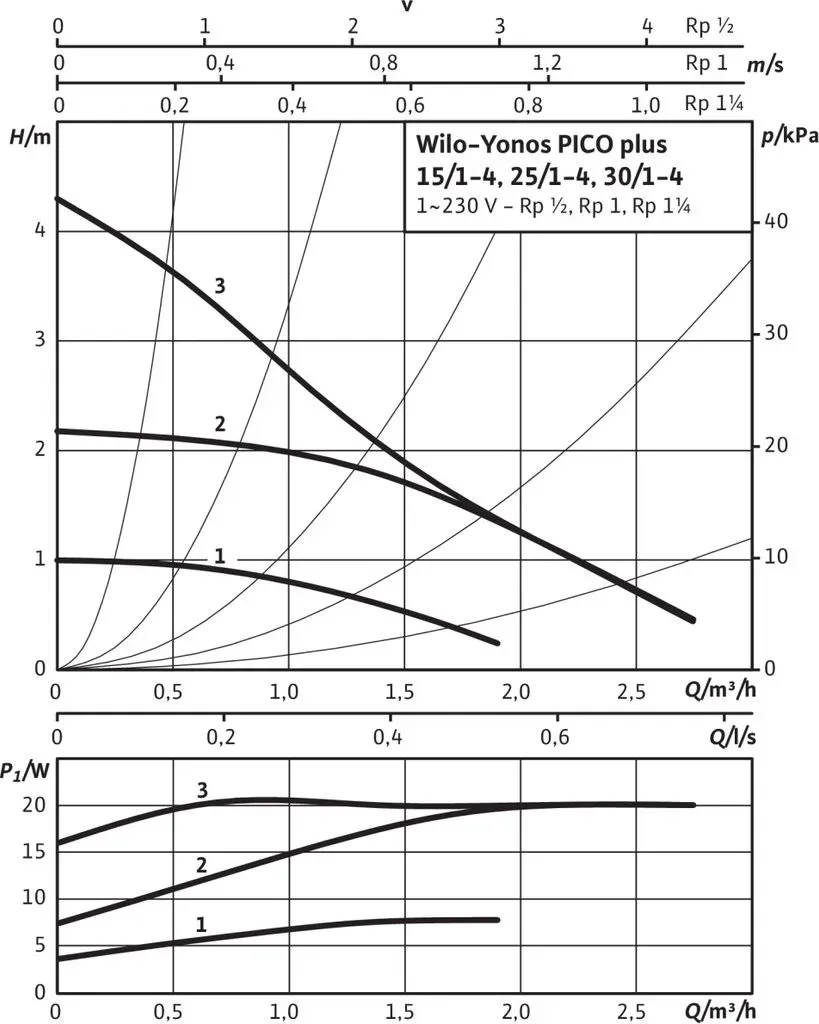

Wilo Nassläufer-Hocheffizienzpumpe Yonos PICO plus 15/1-4 130mm Hocheffizienzpumpe Wilo-Yonos PICO plus, elektronisch geregelt. Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfester Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs- und Klimaanwendungen. Regelmodus gemäß der Anwendung Radiatoren-/Fußbodenheizung wählbar. Serienmäßig mit: Vorwählbare Regelungsarten zur optimalen Lastanpassung: Differenzdruck constant (Δp-c), Differenzdruck variabel (Δp-v), Konstant-Drehzahl (3 Regelkennlinien) Integrierter Motorschutz LED Anzeige zum Einstellen des Sollwerts und Anzeige des laufenden Verbrauchs in Watt Automatische Deblockierfunktion Manuelle Entlüftungsfunktion zur Entlüftung des Rotorraumes Manueller Neustart Wärmedämmschale serienmäßig Bild dient zur Veranschaulichung und kann vom Original abweichen. Achtung: Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten. Diese finden Sie unter dem Punkt "Zur Auswahl passt" oder in der KategoriePumpenverschraubungen.
Wilo Yonos PICO Hocheffizienz-Pumpe 4215500Nassläufer-Umwälzpumpe mit Verschraubungsanschlussblockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelungeinsetzbar für alle Warmwasserheizungen aller SystemeKlimaanwendungen und industrielle UmwälzanlagenBedienung über die grüne Knopf-Technologieintuitive BenutzeroberflächeDämmschalen im Lieferumfang enthaltenEinstellungen mit einer Genauigkeit von 01 mmit automatisch und manuell ausgelöstem Neustart oder Entlüftungsfunktion
Sichtbares Zeichen der neuen Generation von Hocheffizienzpumpen für Heizungs- und Klimaanlagen in Ein- und Zweifamilienhäuser ist der grüne Bedienknopf, der zusammen mit neuen Funktionen für maximalen Komfort bei der Inbetriebnahme und Wartung steht. Voreinstellungen für Radiatoren oder Fußbodenheizungen – symbolisiert durch Piktogramme – sparen wertvolle Zeit bei der Inbetriebnahme. Mit einer Genauigkeit von 0,1 Metern können die Einstellungen nachjustiert werden. Die Energieeffizienz ist nochmals verbessert, eine Dämmschale im Lieferumfang enthalten, der Stromverbrauch wurde verringert und wird im Wechsel mit dem aktuellen Volumenstrom angezeigt. Durch die kompaktere Bauart wird Ihr Pumpenaustausch jetzt noch einfacher.
Wilo Yonos PICO Hocheffizienz-Pumpe 4215500Nassläufer-Umwälzpumpe mit Verschraubungsanschlussblockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelungeinsetzbar für alle Warmwasserheizungen aller SystemeKlimaanwendungen und industrielle UmwälzanlagenBedienung über die grüne Knopf-Technologieintuitive BenutzeroberflächeDämmschalen im Lieferumfang enthaltenEinstellungen mit einer Genauigkeit von 01 mmit automatisch und manuell ausgelöstem Neustart oder Entlüftungsfunktion
