Buderus Logaplus S77 SKN4.0-s PNR750.6 EW, Aufdachmontage

Post/DHL, GLS, Spedition

Buderus Logaplus Paket S77 weiß 4x SKN4.0-AD FS PNR750-C SM200

Andere

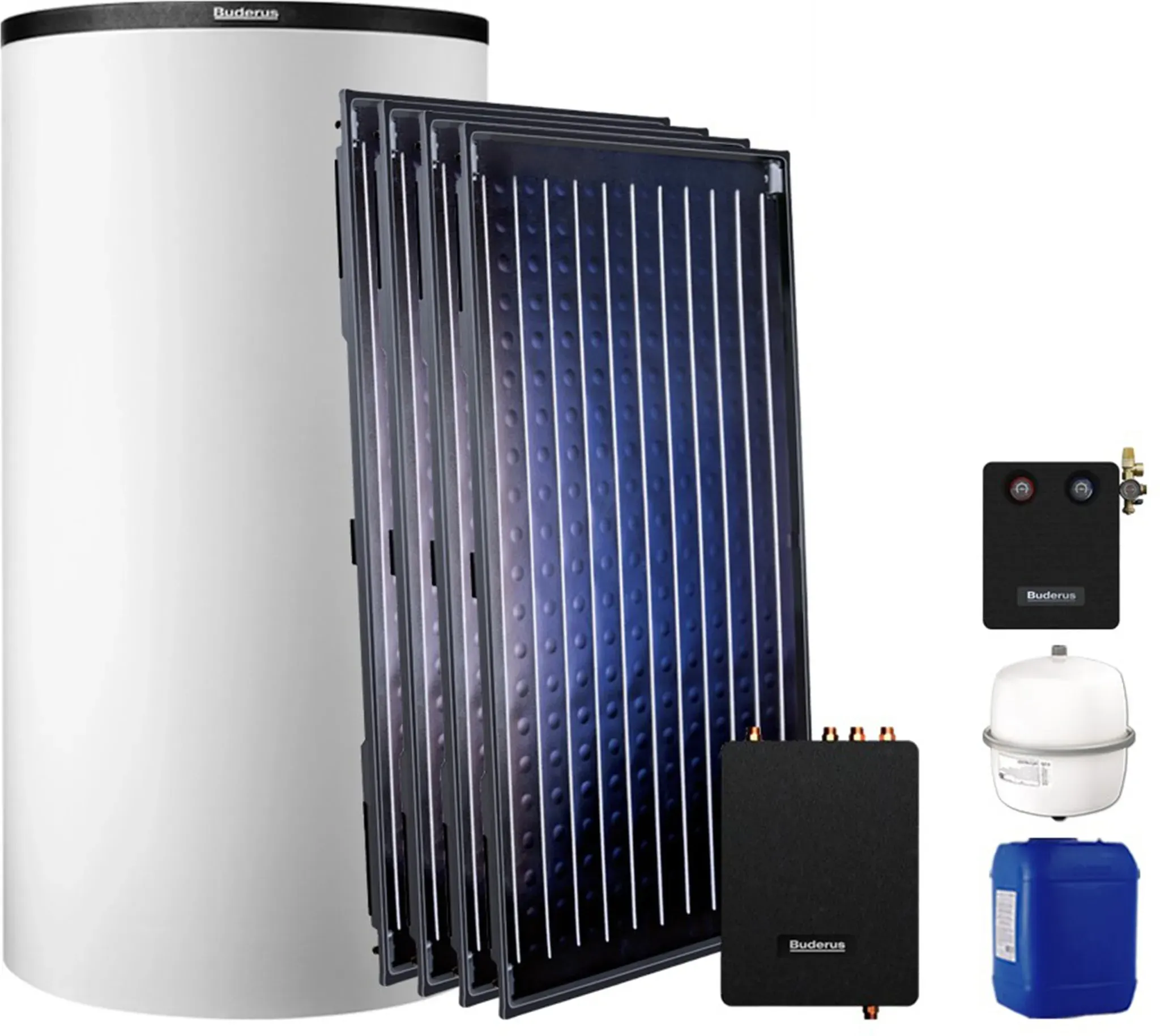

Buderus Solarpaket Logaplus S77 mit 4 Kollektoren Logasol SKN4.0-s, Pufferspeicher Logalux PNR750.6 EW-C, Montageset für Aufdachmontage, Solarstation Logasol KS0110 SM200 und Hocheffizienzpumpe Lieferumfang: • Buderus Flachkollektor Logasol SKN4.0-s, 2,37 m2, senkrechte Bauform, 4 Stück - Mit Anschluss inklusive kompletter Montagesätze für senkrechte Aufdachmontage auf Pfannen-/Ziegeldach • Buderus Frischwasserstation Logalux FS/2 • Buderus Pufferspeicher Logalux PNR750.6 EW-C, 750 Liter, weiß • Buderus Solarstation mit integriertem Solarmodul SM200 Logasol KS0110 SM200/2 und Hocheffizienzpumpe • Buderus Membran-Ausdehnungsgefäß, 6 bar, 25l/1,5 bar • Buderus AAS/Solar Anschlussleitung • Buderus Solarfluid L, 40 Liter Allgemeine Produktbeschreibung Buderus Logasol SKN 4.0: Die Idee, mit der Sonne zu heizen, liegt umso näher, wenn die Rechnung stimmt. Beim Logasol SKN 4.0 wurde deshalb der Schwerpunkt auf ein günstiges Preis-Leistungs-Verhältnis gelegt. Allerdings ohne Abstriche bei Qualität oder Komfort. Das bedeutet für Sie: lange Lebensdauer und ein problemloser Betrieb im Alltag - typisch Buderus! Sonne für viele Jahre Der Rahmen und die Rückwand des neuen Logasol SKN 4.0 werden als eine Wanne aus glasfaserverstärktem Kunststoff (Fiberglas) gefertigt. Die hochwertige Kollektorabdeckung aus Solar-Sicherheitsglas wird mit der Wanne verklebt. Dadurch ist die Konstruktion leicht, aber trotzdem extrem haltbar und widerstandsfähig. Korrosion und Witterung haben hier keine Chance mehr. Das Kupfer- Wärmeleitrohr und das Aluminium- Absorberblech werden mit Ultraschall dauerhaft und robust miteinander verschweißt, sodass durch die große Auflagefläche eine größere Fläche zur Wärmeübertragung entsteht, die die Effizienz noch weiter steigert. Vielseitig im Einsatz Der Harfenabsorber und die niedrigen Druckverluste machen den Flachkollektor Logasol SKN 4.0 besonders vielseitig. Sie ermöglichen verschiedenste Anordnungen auf Schräg- und Flachdächern oder an der Fassade. So lassen sich ganz einfach auch kleinere oder gestückelte Dachflächen für die Solarthermie erschließen. Einfache Montage Ganz gleich, für welchen Montageort Sie sich entscheiden: Wir liefern Ihnen das passende Montage-Set. Das bewährte Aufdach-Montagesystem wurde jetzt in wenigen Details noch weiter optimiert. Es wird nur ein Werkzeug für die Montage benötigt. Und durch die vorkonfektionierten Verbindungselemente gehören lose Schrauben und Muttern der Vergangenheit an. Deshalb ist die Installation jetzt noch einfacher und schneller - für eine maßgeschneiderte und kosten günstige Lösung! Die Vorteile des Buderus Logasol SKN 4.0 auf einen Blick: • sehr gutes Preis-Leistungs-Verhältnis • besonders widerstandsfähig durch Wannenkonstruktion aus Fiberglas • robuste und langlebige Ultraschall- Schweißnähte • spezielles Solar-Sicherheitsglas • einfache und schnelle Montage mit Systemverbindungstechnik • einfacher Transport und sicheres Handling durch integrierte Griffmulden • abgestimmte Paketlösungen für eine einfache Integration in Ihr Heizsystem • Kollektor wahlweise in senkrechter oder waagerechter Ausführung und verschiedenste Installationsvarianten für die optimale Anbringung am Gebäude

International, Post/DHL, GLS, Spedition, Versand nach A

Solarpaket Logaplus S77 von BUDERUS - Hersteller-Artikel-Nr. 7739610778 Solaranlage zur Trinkwassererwärmung und Heizungsunterstützung mit SKN4.0-s-Kollektoren, Aufdachmontage-Set, Frischwasserstation, PNR750.6 EW-C Speicher und Solarmodul SM200/2 - Solarset bestehend aus: 4 x Logasol SKN4.0-s mit Vollflächenabsorber Aus Aluminium mit hochselektiver Vakuum-Beschichtung, mit Kupferrohr-Harfe ultraschallverschweisst. Fiberglaswanne aus einem Guss als Kollektorgehäuse mit integrierten Griffmulden. Vorteile des Buderus SKN4.0-s Kollektors: Hohe Energieausbeute bei einem überzeugenden Preis-Leistungs-Verhältnis Ertrag weit über den Anforderungen des Bundes-Förderprogramms Die Kriterien RAL-UZ 73 ("Blauer Engel") werden erfüllt Die Anforderungen der Bundesförderung (BAFA) werden erfüllt Der Kollektorertrag von 525 kWh/m2a (in Anlehnung an die DIN 4757 Teil 3 und 4, bei einem Tagesverbrauch von 200 l und einem festen Deckungsanteil von 40 % am Standort Würzburg) wird weit übertroffen Solarkeymark Senkrechter Hochleistungsflachkollektor mit CE-Kennzeichnung Flachkollektor mit Vollflächen-Aluminiumabsorber und hochselektiver PVD-Beschichtung Hochtransparentes, leicht strukturiertes Solar-Sicherheitsglas als obere Abdeckung des Kollektors Kollektorgehäuse aus Glasfiberrahmen und aluminiumzinkbeschichteter Stahlblechrückwand, komplett verklebt Anschluss einseitig bis zu 10 Kollektoren in einer Reihe, wechselseitig bis zu 20 Kollektoren Kollektorverbindung und Anschluss ohne Werkzeug durch Steckverbindungstechnik mit Edelstahlwellrohr Technische Daten des Solarkollektors: Außenfläche (Bruttofläche) m2: 2,37 Aperturfläche (Lichteintrittsfläche) m2: 2,25 Absorberfläche (Nettofläche) m2: 2,18 Absorberinhalt l: 0,94 Selektivität Absorptionsgrad %: 95 +/- 2 Selektivität Emmisionsgrad %: 5 +/- 2 Gewicht kg: 40 Wirkungsgrad %: 77 Effektiver Wärmedurchgangskoeffizient k1 W/(m2 K) 3,216, k2 W/(m2 K2) 0,015, Wärmekapazität °C kJ/(m2 K) 3,75 Einstrahlwinkel-Korrekturfaktor I AM/50°: 0,92 Maximale Betriebstemperatur °C: 120 Stagnationstemperatur °C: 199 Nennvolumenstrom l/h: 50 Maximaler Betriebsüberdruck (Prüfdruck) bar: 6 DIN-Registernummer (solar keymark) 011-7S1587F 011-7S1719F 1 x Grund-Set Aufdach senkrecht Mit 2 Aluminium-Profilschienen und 2 Abrutschsicherungen sowie 4 einseitigen Kollektorspannern und 4 Schrauben 3 x Erweiterungs-Set Aufdach senkrecht Mit 2 Aluminium-Profilschienen, 2 Steckverbindern und 2 Abrutschsicherungen sowie 2 doppelseitigen Kollektorspannern und 3 Schrauben 4 x Set mit je 4 verstellbaren Dachhaken Für die Montage SKN4.0 auf Dächern mit Pfannen-, Ziegel- oder Biberschwanzeindeckung 1 x Anschluss-Set Aufdach SKN4.0 mit 2 Solarschläuchen ca. 1m lang, 2 Schlauchtüllen mit Klemmringverschraubung für 18-er Kupferrohr, 2 Blindstopfen und Verbindungsmaterial 1 x Komplettstation Logasol KS0110 Mit integriertem Solarmodul SM200/2 und Hocheffizienzpumpe, inklusive Membran-Ausdehnungsgefäß Logafix Solar 25 Liter mit Anschlusszubehör Zweistrang-Solarstation mit integriertem Solarmodul SM200 und Hocheffizienzpumpe für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung bzw. weiteren solaren Verbrauchern, z.B. Schwimmbad. Die vormontierte Baugruppe mit Wärmedämmung besteht aus Hocheffizienzpumpe, integriertem Luftabscheider, Durchflussmengenbegrenzer, Sicherheitsventil 6 bar mit Manometer, Absperrungen für Vor- und Rücklauf m. Thermometer und Schwerkraftbremse, Klemmringverschraubungen 22 mm sowie je einem Anschluss für Befüllstation und Ausdehnungsgefäß. Reduzierungen für Anschluss von 15 mm Kupferrohr sind im Lieferumfang enthalten. Integriertes Solarmodul SM200 für die intelligente Verknüpfung von Solar- und Kesselregelung Logamatic EMS plus für den optimierten Betrieb des Gesamtsystems und max. Brennstoffeinsparung. Komfortable Bedienung mit grafischer Hydraulik-Auswahl und Anzeige von Temperaturen sowie dem solaren Ertrag über System-Bedieneinheit RC300. Alternativ in Verbindung mit Bedieneinheit Logamatic SC300 für autarke Solaranlagen geeignet. Regelung des Volumenstroms (Double Match Flow) über die Solarkreispumpe mit Pulsweitenmodulation (PWM). In Verbindung mit zusätzlichen Fühlern und/oder 3-Wege-Umschaltventilen sind, hydraulikabhängig, verschiedene Funktionen wählbar, z.B. Umschaltung auf den zweiten Verbraucher, Ost-/West-Regelung bei 2 Kollektorfeldern, Beladung eines Pufferspeichers mit externem Wärmetauscher, Rücklaufanhebung bei Heizungsunterstützung, tägliche Aufheizung zur Verhinderung von Legionellenwachstum, Röhrenkollektorfunktion (Pumpenkick). Je ein Speicher- und Kollektorfühler im Lieferumfang. Technische Daten der Logasol KS0110: Rohrdimension: 15/22 mm Abmessungen (B x H x T): 284 x 353 x 248 mm Einstellbereich Durchflussbegrenzer: 1-12 l/min Max. Stromaufnahme der Pumpe: 0,44 A Gewicht: 7,3 kg 1 x Solarfluid L 40 Liter Gebrauchsfähige Wärmeträgerflüssigkeit auf Basis von 1,2 Propylenglykol mit Korrosionsschutz-Inhibitoren, geeignet für Solaranlagen mit Logasol SKN und SKS, Kälteschutz bis -30°C 1 x Frischwasserstation Logalux FS/2 zur hygienischen Trinkwassererwärmung im Durchfluss Frischwasserstation für die hygienische Warmwasserbereitung im Durchfluss, bestehend aus großem kupfergelöteten Edelstahl-Plattenwärmetauscher und Hocheffizienzpumpe, Regler anschlussfertig verdrahtet, Schwerkraftbremse primärseitig, Temperaturfühler im Vorlauf, Warmwassertemperaturfühler und Volumenstromsensor. 4 Kugelhähne als Absperrung. Wärmeschutz aus EPP. Für die Wandmontage inklusive Stockschrauben. Die Frischwasserstation ist mit einem eigenen Regler zur Steuerung der Ladepumpe sowie aller notwendigen Funktionen zur Erzeugung von warmem Trinkwasser ausgestattet. Optional kann die Bedieneinheit Logamatic SC300 zur Einstellung der Warmwassertemperatur, eines Zeitprogramms für die Zirkulation oder zur Anzeige von Info-Werten verwendet werden. In Verbindung mit der Bedieneinheit kann sie als Vorwarm-Frischwasserstation eingesetzt werden und es sind zusätzliche Funktionen (Warmhaltung, Störmeldung) möglich. Die Durchflussmessung erfolgt über einen vormontierten Volumenstromsensor. Die Warmwasseraustrittstemperatur wird über die Drehzahl der Ladepumpe geregelt. Der Regler ist mit einem Anschlusskabel ausgestattet. Technische Daten der Frischwasserstation: Anschlüsse: DN20 (G 3/4) Abmessungen: Höhe: 483 mm, Höhe mit Anschlüssen: 532 mm, Breite: 360 mm, Tiefe: 275 mm Gewicht: 10,5 kg max. Betriebstemperatur warmwasserseitig: 80°C, heizwasserseitig: 95°C max. Betriebsüberdruck warmwasserseitig: 10 bar, heizwasserseitig: 3 bar Zapfleistung: 22 l/min bei primärseitig: 60/28 °C, bei sekundärseitig: 10/45 °C NL-Zahl (gemäß DIN 4708): 2,7 1 x Pufferspeicher Logalux PNR750 Vorteile des Logalux PNR750: Großflächiger Solarwärmetauscher Geringe Wärmeverluste durch hochwertigen Wärmeschutz Durch temperatursensible Rücklaufeinspeisung lange Entnahmezeit eines hohen Temperaturniveaus Optimal zur Kombination mit Frischwasserstation Logalux FS/2 und FS-Z Möglichkeit zur Einbindung regenerativer Energien (z.B. Sonne und Holz) Nur 790 mm Speicherdurchmesser ohne Isolierung bei 750 und 1000 Liter Variante zur einfachen Einbringung Technik des Logalux PNR750: Speicher aus Stahlblech in stehender, zylindrischer Ausführung Großer eingeschweißter Solar-Wärmetauscher Temperatursensible Rücklaufeinspeisung Tauchhülsen (500 l) / Klemmlaschen für Anlegefühler Muffe zum Einbau eines Elektroheizeinsatzes Wärmeschutz aus 80 mm PU-Hartschaum (Segmente abnehmbar) mit Folienmantel (weiß) auf 5 mm Weichschaumunterlage Technische Details des Logalux PNR750: Speicherinhalt: 745 l Durchm. ohne Wärmeschutz: 790 mm Durchm. mit Wärmeschutz: 960 mm Höhe mit Wärmeschutz: 1820 mm Gewicht: 162 kg Wärmetauscherfläche: 2,1 m2 Wärmetauscherinhalt: 14 l max. Betriebsüberdruck: 3 bar max. Betriebsüberdruck Solarwärmetauscher: 10 bar max. Betriebstemperatur: 95 °C max. Betriebstemperatur Solarwärmetauscher: 130 °C Übersicht Lieferumfang: 4 Stk. Kollektor SKN4.0-s Art.-Nr. 8718530938 1 Stk. Anschluss-Set Aufdach SKN4.0 Art.-Nr. 8718531045 1 Stk. Aufdach Grund-Set senkrecht SKY-C/T Art.-Nr. 8718531017 3 Stk. Aufdach Erweiterungs-Set senkrecht SKY-C/T Art.-Nr. 8718531018 4 Stk. Dachanbindung Pfannen/Ziegel SKY-C/T Art.-Nr. 8718531023 2 Stk. Wärmeträgerfluid Solar Fluid L20 Art.-Nr. 8718660881 1 Stk. Solarstation Logasol KS0110 SM200/2 Art.-Nr. 7735600045 1 Stk. Ausdehnungs-Anschluss-Set AAS Solar Art.-Nr. 63003891 1 Stk. Logafix Ausdehnungsgefäß BU-S 25 l für Solar, max. 6 bar, weiß Art.-Nr. 7747202343 1 Stk. Buderus Logalux PNR750.6 EW-C Pufferspeicher mit WT, weiß Art.-Nr. 7735500945 1 Stk. Logalux FS/2 (Frischwasserstation) Art.-Nr. 8718592382
