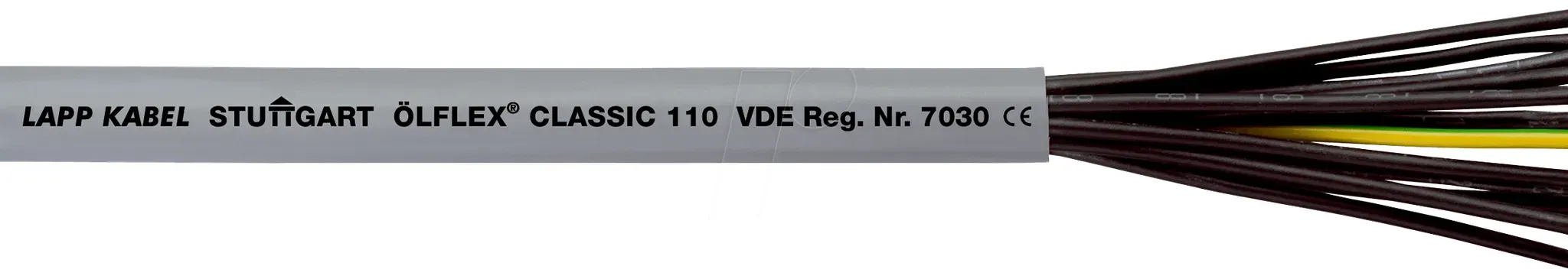

Flexibel einsetzbar für Steuerkreise, Ölbeständig nach DIN EN 50290-2-22, Flammwidrig nach IEC 60332-1-2, Platzsparend durch reduzierte Wanddicke, Hohe Sicherheit durch 4000 V Prüfspannung Die ÖLFLEX CLASSIC 110 2x2,5 ist eine flexible Steuerleitung für den universellen Einsatz in der Maschinen- und Anlagenverdrahtung. Sie eignet sich für feste Verlegung sowie für gelegentliche Bewegung ohne Zugbeanspruchung und ist für mittlere mechanische Beanspruchung ausgelegt.Der Leitungsaufbau ermöglicht den Einsatz in trockenen und feuchten Räumen sowie bei Temperaturen bis -15 °C. Der PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und erfüllt die Ölbeständigkeit nach DIN EN 50290-2-22 (TM54). Die Leitung ist flammwidrig nach IEC 60332-1-2 und bietet durch die reduzierte Wanddicke eine platzsparende Verlegung.Mit einer Nennspannung von 300/500 V und einer Prüfspannung von 4000 V gewährleistet sie hohe elektrische Sicherheit. Die Adern sind feindrähtig (Klasse 5) aus blankem Kupfer gefertigt und nach Ziffern gekennzeichnet. Die Leitung ist halogenfrei: nein, und hat die Brandverhaltensklasse Eca.Technische ÜbersichtDie ÖLFLEX CLASSIC 110 2x2,5 besitzt 2 Adern mit einem Querschnitt von 2,5 mm2 und einem Außendurchmesser von ca. 7,5 mm. Der zulässige Biegeradius beträgt 30 mm bei stationärer Verlegung, 75 mm bei flexibler Bewegung und 112,5 mm bei flexibler Bewegung mit Zwangsführung. Die Betriebstemperatur liegt bei -40 °C bis +80 °C nach Montage.EinsatzbereicheTypische Anwendungen sind die Verdrahtung von Steuerkreisen in Maschinen und Anlagen, einschließlich gelegentlicher Bewegung in beweglichen Maschinenteilen. Die Leitung ist auch für Torsionsanwendungen in Windkraftanlagen geeignet (artikelabhängig, siehe Datenblatt).Lieferumfang1 x ÖLFLEX CLASSIC 110 2x2,5 Steuerleitung (100 m)
Steuer- und Anschlussleitung, insbesondere unter industriellen Umgebungsbedingungen. Überwiegend in trockenen, feuchten oder nassen Räumen bei normaler mechanischer Beanspruchung. Im Freien nur unter Beachtung des Temperaturbereichs und nicht ohne UV-Schutz. Für freie, nicht ständig wiederkehrende Bewegung ohne Zugbelastung oder zwangsweiser Führung, als auch zur festen Verlegung.
Maschinenbau, Anlagenbau, Lackieranlagen, Heiz- und Klimatechnik, Kraftwerkstechnik. Optimierte, kleine Außen-Ø und somit reduzierter Platzbedarf. Hohe Isolationssicherheit durch 4 kV Prüfspannung. Bei der Produktion frei von lackbenetzungsstörenden Substanzen (LBS-frei / Silikonfrei), daher auch für Lackieranlagen geeignet.
Feste Verlegung als auch gelegentlich flexibler Einsatz ohne Zugbeanspruchung bei freier, nicht ständig wiederkehrender Bewegung, Trockene oder feuchte Räume, bei normaler mechanischer Beanspruchung, Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind, In Energieführungsketten für Verfahrwege bis 5 m und 0,2 ... 1 Millionen Biegezyklen, für folgende Abmessungen: 0,5 bis 2,5 mm2 und 2 bis 7 Adern, Großes Angebot an standardisierten Längen und Individualschnitten, Sehr großes Artikelspektrum, Ausführungen mit bis zu 100 Adern, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation LAPP P8/1, Adern in Lagen verseilt, Mantel aus PVC, grau (RAL 7001), VDE Reg.-Nr. 7030 für folgende Abmessungen: bis 2,5 mm2: 2 - 65 Adern ab 4 mm2: 2 - 7 Adern ab 25 mm2: 2 - 5 Adern, Flammwidrig nach IEC 60332-1-2, Gute chemische Beständigkeit, Ölbeständig nach DIN EN 50290-2-22 (TM54) Spezifikationen Leiternennquerschnitt: 2,5 mm2 Leiter-Klasse: Kl.5 : feindrähtig Ader-Zahl: 2 Schirm über Verseilelement: ohne Verseilelement: nein Schirm über Verseilung: ohne Werkstoff der Aderisolation: Polyvinylchlorid (PVC) Ader-Kennzeichnung: Ziffern Mit Schutzleiter: nein Mantelmaterial: Polyvinylchlorid (PVC) Mantel-Farbe: grau Raucharm nach IEC 61034-2: nein Brandverhaltensklasse nach EN 13501-6: Eca Ölbeständig nach EN 60811-404: nein Kältebeständig nach EN 60811-504+505+506: nein
Leiter-Material=KupferLeiter-Oberfläche=blankLeiternennquerschnitt=2,5 mm2Leiter-Klasse=Kl.5 = feindrähtigAder-Zahl=2Schirm über Verseilelement=ohneVerseilelement=neinSchirm über Verseilung=ohneWerkstoff der Aderisolation=Polyvinylchlorid (PVC)Spezifizierung Aderisolation=sonstigeAderkennzeichnung nach HD 308 S2=neinAder-Kennzeichnung=ZiffernMit Schutzleiter=neinMantelmaterial=Polyvinylchlorid (PVC)Spezifizierung Mantelmaterial=sonstigeMantel-Farbe=grauKabelgeometrie=rundRaucharm nach IEC 61034-2=neinBrandverhaltensklasse nach EN 13501-6=EcaRauchentwicklungsklasse nach EN 13501-6=ohneAbtropfverhaltensklasse nach EN 13501-6=ohneSäureentwicklungsklasse nach EN 13501-6=ohneÖlbeständig nach EN 60811-404=neinKältebeständig nach EN 60811-504+505+506=neinAußendurchmesser ca.=7,5 mmMin. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung=112,5 mmMin. zulässiger Biegeradius, flexibler Ein...
