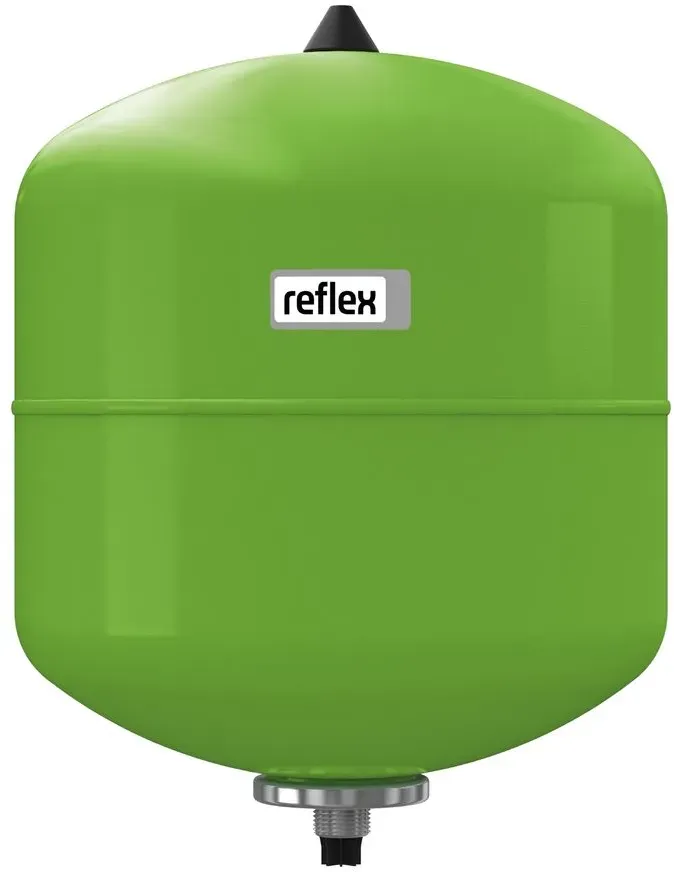

Reflex Membran-Druckausdehnungsgefäß Refix DD 33, für Trinkwasser-, Druckerhöhungs- und Wassererwärmungsanlagen, 33 Liter, 10 bar, grün Lieferumfang: • Reflex Membran-Druckausdehnungsgefäß Refix DD 33 - Inhalt: 33 Liter - Max. Betriebsdruck: 10 bar - Farbe: Grün - Mit Gewindeanschluss aus Edelstahl - Nicht tauschbare Vollmembran - Durchströmt mit High-Flow-Durchströmungsstern - Mit werkseitig druckbeaufschlagtem Gasraum Allgemeine Produktbeschreibung Reflex Membran-Druckausdehnungsgefäß Refix DD Das Membran-Druckausdehnungsgefäß Refix DD wurde speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Es verfügt über eine Membran, die den Anforderungen der Elastomerleitlinie und W 270 entspricht, sowie eine Außen- und Innenbeschichtung nach KTW-A. Dieses Gefäß ist ausschließlich für Kaltwasseranlagen geeignet, wobei die Durchströmung durch einen High-Flow Durchströmungsstern und ein beiliegendes 3/4" T-Stück gewährleistet wird. Die Gefäße sind gemäß DIN EN 13831 konstruiert und gefertigt und nach DIN 4807 T5 geprüft. Sie sind für einen zulässigen Betriebsüberdruck von 10/16 bar ausgelegt und besitzen ab einem Volumen von 4 Litern die DIN DVGW Reg.-Nr. NW-0411AT2534. Die Zulassung erfolgt gemäß der Richtlinie über Druckgeräte 2014/68/EU. Zu den weiteren Merkmalen gehören die Durchströmung mittels High-Flow-Durchströmungsstern, korrosionsgeschützte wasserberührende Teile und eine nicht tauschbare Vollmembran nach DIN EN 13831, DIN 4807 T5, KTW-C und W270. Die Außen- und Innenflächen sind nach KTW-A beschichtet. Das Refix DD kann zudem mit einer Flowjet Durchströmungsarmatur kombiniert werden, und die 33-Liter-Variante ist mit Befestigungslaschen ausgestattet. Es ist wichtig zu beachten, dass dieses Gefäß ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen ist, und die Montage- und Bedienungsanleitung entsprechend zu berücksichtigen ist. • Durchströmt mit High-Flow-Durchströmungsstern • Wasserberührende Teile korrosionsgeschützt • Nicht tauschbare Vollmembran nach DIN EN 13831 DIN 4807 T5, KTW-C und W270 • Außen und innen nach KTW-A beschichtet • Kombinierbar mit Flowjet Durchströmungsarmatur • 33 Liter mit Befestigungslaschen • Ausschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage- und Bedienungsanleitung berücksichtigen)
Reflex Ausdehnungsgefäss REFIX DD grün. 10 bar, 33 l: für Trinkwasser, Druckerhöhung und Wasserheizsysteme gemäss DIN 1988. Anschluss aus Edelstahl, ausgestattet mit einem hochdurchflussfähigen Durchflussstern. Membran gemäss DIN EN 13831/DIN 4807 T5/KTW-C und W 270. Gebaut und getestet nach DIN 4807 T5. Genehmigt gemäss der Druckgeräterichtlinie 97/23/EG. Innen und aussen gemäss KTW-A beschichtet. Vor Druck 4 bar. Kompatibel mit Flowjet Durchflussregelventilen. Bis zu 70 °C. Weitere technische Spezifikationen: Flanschdruckklasse: andere; geeignet für Kühlung: Ja; geeignet für Trinkwasser: Ja; geeignet für Heizungsanlagen: Ja; Mediumtemperatur (Dauerbetrieb): -10,00 Grad Celsius; mit austauschbarer Membran: Nein; mit Montagematerial: Nein; mit Füssen: Nein; mit Manometer: Nein; mit Sicherheitsventil: Nein; Nennweite des Ausdehnungsanschlusses: 3/4 Zoll (20); horizontale Platzierung: Nein; vertikale Platzierung: Ja; Aussendurchmesser des Ausdehnungsanschlussrohrs: 26,90 mm; Membran/Balgmaterial: Butylkautschuk IIR; max. Betriebsdruck: 10,00 bar; max. Glykolgemisch: 0,00%.
Reflex Ausdehnungsgefäß REFIX DD grün, 10 bar 33 l für Trinkwasser- · Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988 · Anschluss aus Edelstahl · durchströmt mit High-Flow-Durchströmungsstern · Membran nach DIN EN 13831/DIN 4807 T5/KTW-C und W 2
Durchströmtes Membran- Druckausdehnungsgefäß für Trinkwassererwärmungs- · Wasserversorgungs- und Druckerhöhungsanlagen. Mit Membran nach Elastomerleitlinie und W 270. Außen- und Innenbeschichtung nach KTW-A. Geeignet ausschließlich für Kaltwasseranlagen. Die Durchströmung wird mittels High-Flow Durchströmungsstern und beiliegendem T- Stück 3/4' realisiert Gefäße sind konstruiert und gefertigt nach DIN EN 13831. Gefässe sind geprüft nach DIN 4807 T5. Gefäße mit einem zulässigen Betriebsüberdruck von 10/16 bar und ab 4 Liter mit DIN DVGW Reg.-Nr. NW- 0411AT2534. Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU -Durchströmt mit High-Flow-Durchströmungsstern - Wasserberührende Teile korrosionsgeschützt -Nicht tauschbare Vollmembran nach DIN EN 13831 DIN 4807 T5 · KTW-C und W270 -Außen und innen nach KTW-A beschichtet -Kombinierbar mit Flowjet Durchströmungsarmatur -33 Liter mit Befestigungslaschen - Ausschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage- und Bedienungsanleitung berücksichtigen) Hinweis: SVGW geprüft und zugelassen. Weitere technische Eigenschaften: · Druckstufe Flansch: sonstige · Geeignet für Kühlen: ja · Geeignet für Trinkwasser: ja · Geeignet für Zentralheizung: ja · Kippmaß: 587,00 · Mediumtemperatur (Dauerbetrieb): -10,00, 70,00 · Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20) · Platzierung vertikal: ja · Rohraußendurchmesser Ausdehnungsanschluss: 26,90 · Werkstoff Membran/Balg: Butylkautschuk IIR · Max. Arbeitsdruck: 10,00 · Max. Glykol-Mischung: 0,00
