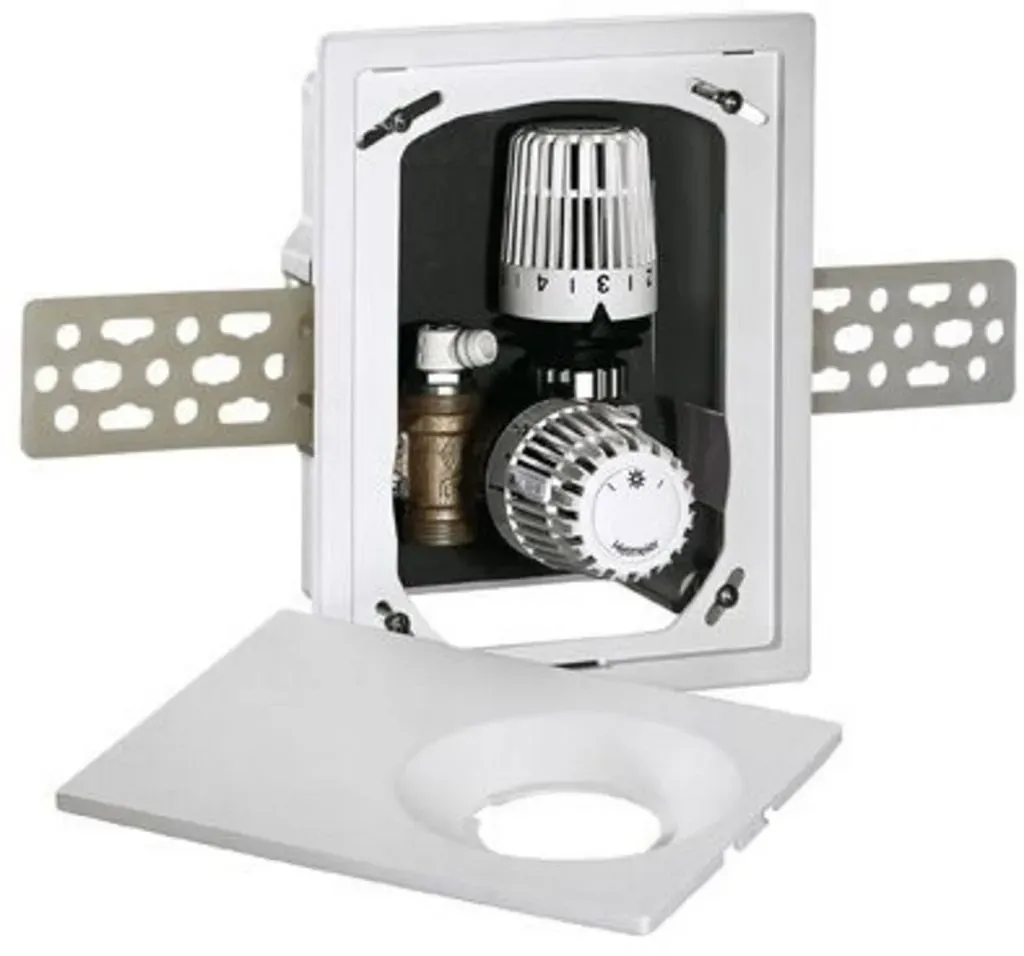

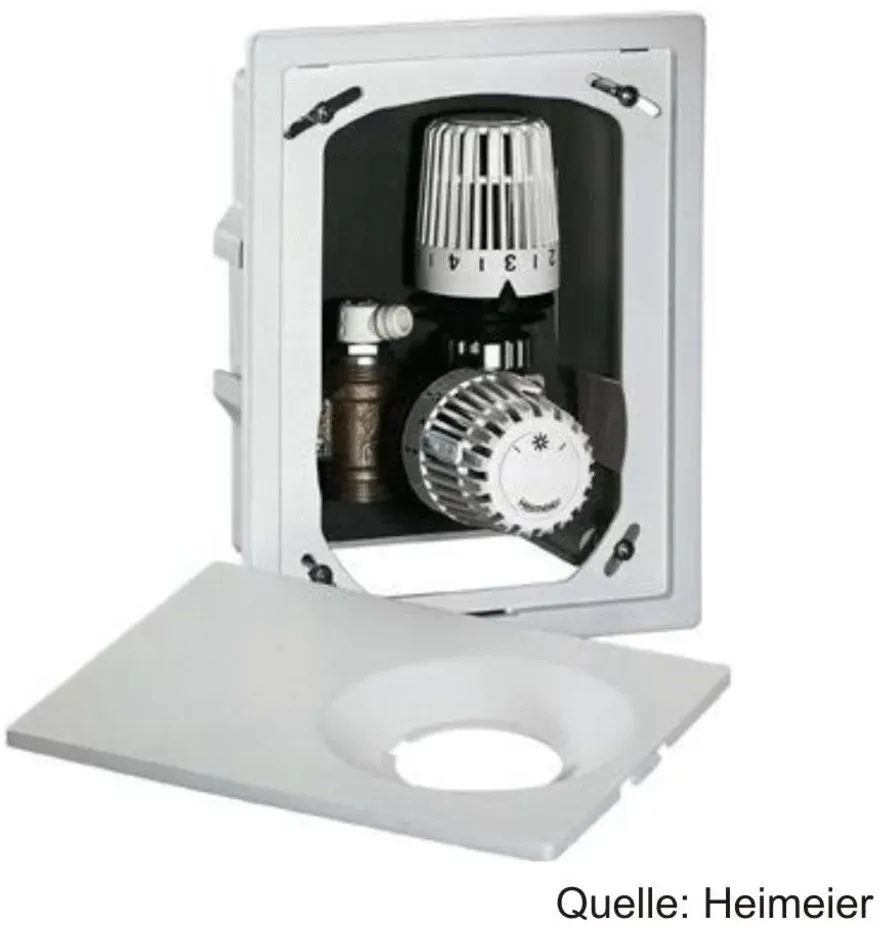

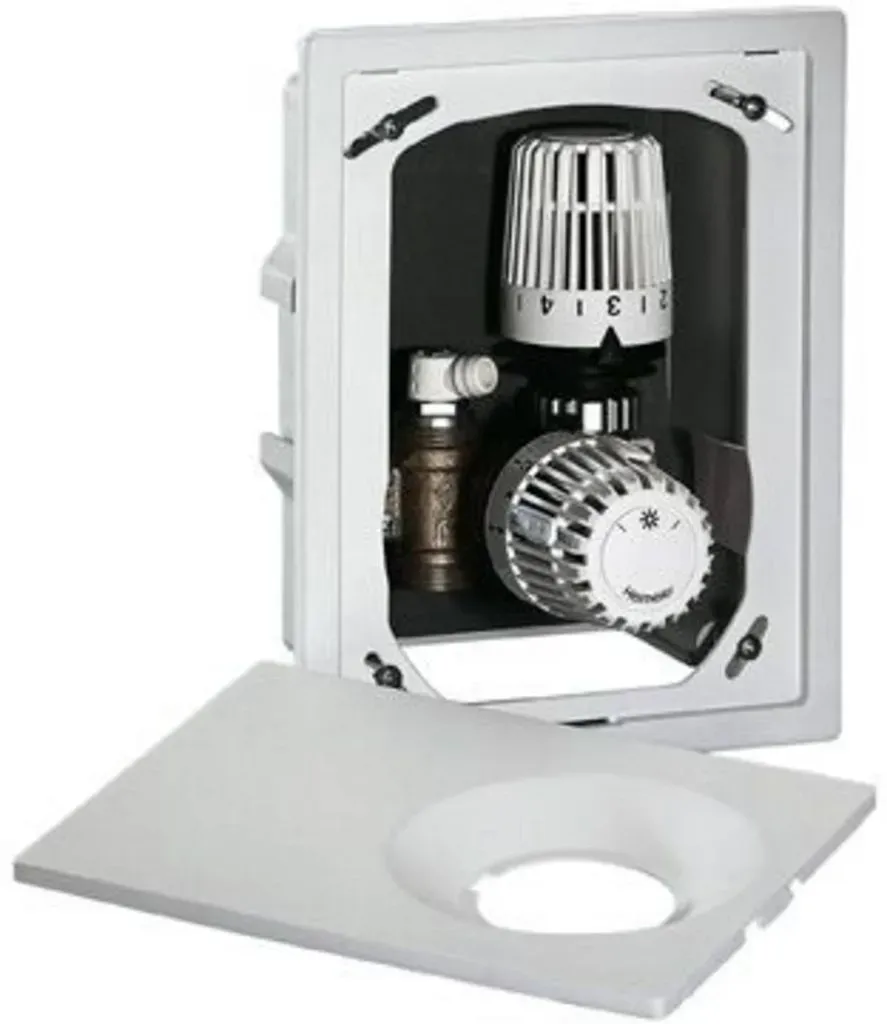

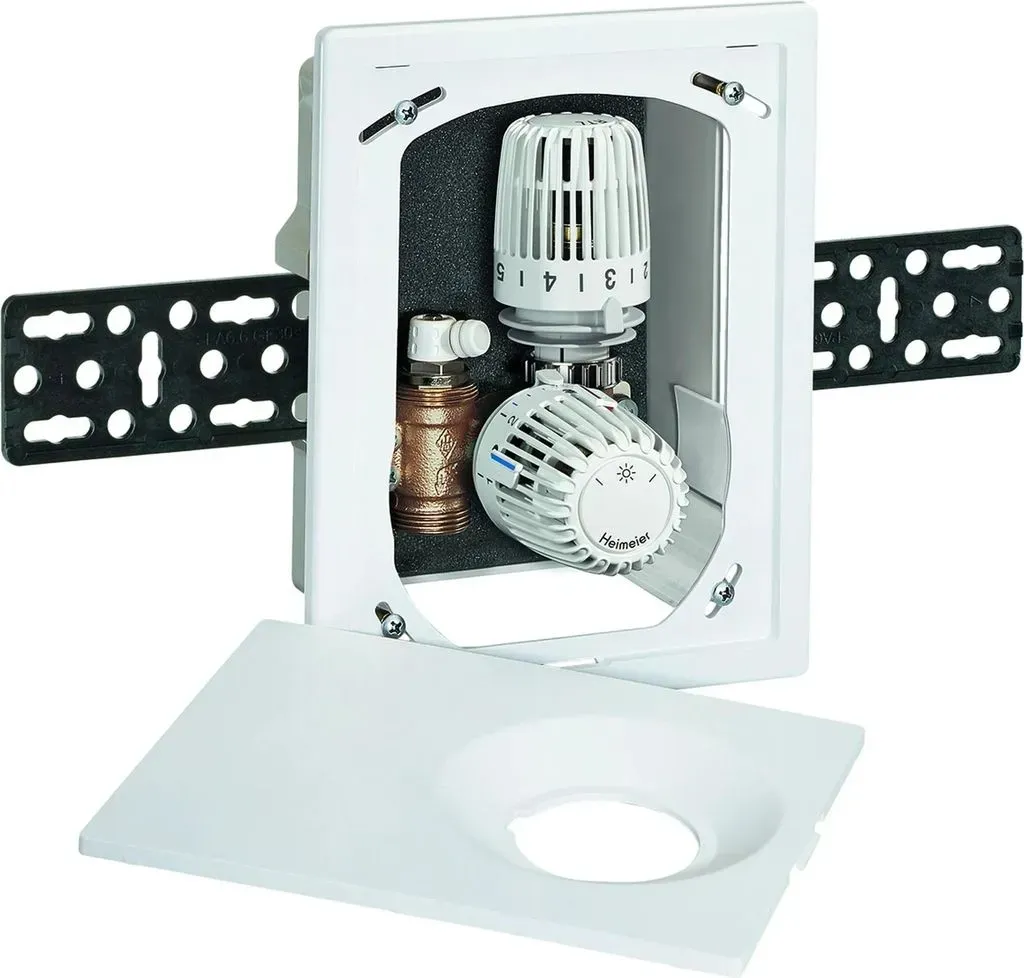

HEIMEIER Multibox K-RTL Unterputz Rücklauftemperaturbegrenzer mit Thermostat Weiß

International, Post/DHL, GLS, Spedition, Versand nach A

Heimeier Multibox K-RTL UP-Rücklauftemperaturbegrenzer (Heimeier 9301-00.800) Mit Multibox macht die Montage von Unterputz-Komponenten für die Fußbodenheizung richtig Spaß. Einsatzbereich & Details: Der Heimeier Multibox K-RTL wird für die Einzelraumtemperaturregelung und Maximalbegrenzung der Rücklauftemperatur bei z. B. kombinierten Fußboden-Radiatorheizungsanlagen eingesetzt (siehe Beispiel rechts). Regeltechnisch betrachtet ist das in Multibox K-RTL integrierte Thermostatventil ein stetiger Proportionalregler (P-Regler) ohne Hilfsenergie. Es benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie. Die Änderung der Raumlufttemperatur (Regelgröße) ist proportional zur Änderung des Ventilhubes (Stellgröße). Steigt die Raumlufttemperatur z. B. durch Sonneneinstrahlung an, so dehnt sich die Flüssigkeit im Temperaturfühler des Thermostat-Kopfes aus und wirkt auf das Wellrohr. Dieses drosselt über die Ventilspindel die Wasserzufuhr im Fußboden-Heizkreis. Bei sinkender Raumlufttemperatur verläuft der Vorgang umgekehrt. Multibox K-RTL ist zusätzlich mit einem Rücklauftemperaturbegrenzer (RTL) ausgestattet, der ein Überschreiten der eingestellten Rücklauftemperatur verhindert. Das Ventil öffnet, wenn der eingestellte Begrenzungswert unterschritten wird. Alle Multibox-Ausführungen sind, je nach Rohrleitungsdruckverlust, geeignet für Heizflächen bis ca. 20 m2. Die Anschlüsse der Multibox sind 3/4 Zoll Eurokonus-Außengewinde und passend zu unseren Eurokonusverschraubungen 3/4 Zoll Vorteile: Er benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie. Die geringe Einbautiefe des UP-Kasten beträgt nur 60 mm. Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm. Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen. Abdeckung mit verdeckter Schraubbefestigung Ausführung mit Abdeckung und sichtbarer Skalenhaube in weiß Ventilgehäuse aus korrosionsbeständigem Rotguss universelle Anschlussmöglichkeiten Lieferumfang: Betriebsanleitung Heimeier K-RTL Box - Unterputz Thermostatventil und Thermostatkopf für Temperaturbegrenzung Thermostatventil und Thermostatkopf für Raumtemperatur Frontblende in Farbe weiß

Post/DHL, Hermes

Produktdetails Anzahl Teile , 1 tlg.,

Andere

Heimeier Multibox K-RTL 9301-00.800 Fußbodenheizung Rücklauftemperaturbegrenzer

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

HEIMEIER Unterputz-Wandeinbaukasten mit Thermostatventil und Rücklauftemperaturbegrenzer, einschließlich Rahmen, Abdeckplatte und Befestigungsschienen. Für die Einzelraumtemperaturregelung und Rücklauftemperaturbegrenzung von z. B. kombinierten Fußboden Radiatorheizungsanlagen, Ventilgehäuse aus korrosionsbeständigem Rotguss, einschließlich Bauschutzkappe und Entlüftungsventil. Thermostat-Oberteil mit stufenloser Präzisionsvoreinstellung, Niro-Stahl-Spindeln mit doppelter O-Ring Abdichtung, äußere O-Ringe ohne Entleeren der Anlage auswechselbar, Thermostat-Kopf K mit Sollwertbereich 6°C bis 28°C, Merkzahl 1-5, RTL-Fühlerelement mit Sollwertbereich 0°C bis 50°C, Merkzahl 0-5, Anschluss Außengewinde G 3/4, in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr. Fabrikat: IMI Heimeier, Typ: Multibox K-RTL, Einbautiefe: 60 mm, Farbe: Abdeckplatte und Thermostat-Kopf K weiß RAL 9016 Art.-Nr. 9301-00.800 Details: - Herstellernummer: 9301-00.800 Heimeier multibox k-rtl ruimtetemp.regeling+waterbegrenzing

UPS, Spedition

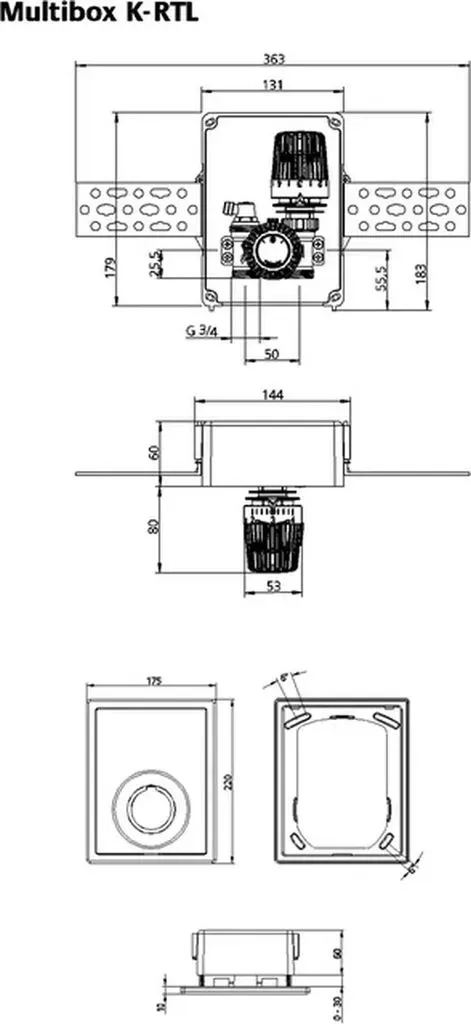

wird für die dezentrale Regelung von Fußbodenheizungen eingesetzt, Einzelraumtemperaturregelung, Maximalbegrenzung der Rücklauftemperatur, Voreinstellung (V-exact II), Absperrung und Entlüftung, für Fußbodenheizungen, Wandheizungen, kombinierte Fußboden- Radiatorheizungsanlagen, Gehäuse DN 15, die Bautiefe des UP-Kasten beträgt 60 mm, flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm, die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen, Nenndruck PN 10, Thermostat-Kopf K 6-28 °C, Rücklauftemperaturbegrenzer RTL 0-50 °C, max. Betriebstemperatur 90 °C, min. Betriebstemperatur 2 °C, es ist für alle Multibox-Ausführungen zu berücksichtigen, dass die von der Anlage gefahrene Vorlauftemperatur für den Systemaufbau der Fußbodenheizung geeignet ist, Ventilgehäuse korrosionsbeständiger Rotguss, Niro-Stahlspindel mit doppelter O-Ring-Abdichtung, der äußere O-Ring ist unter Druck auswechselbar, Kunststoffelemente aus ABS und PA, Thermostat-Kopf K mit flüssigkeitsgefülltem Thermostat, Rücklauftemperaturbegrenzer (RTL) mit dehnstoffgefülltem Thermostat, alle Ausführungen wahlweise mit Abdeckung und sichtbarer Skalenhaube in weiß RAL 9016 oder verchromt, Durchflussrichtungspfeile, Anschluss G 3/4 mit Konus passend für Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- und Verbundrohr

Post/DHL, UPS, Trans-o-Flex, Spedition

Der IMI Heimeier UP-Kasten Multibox K-RTL ist ein Unterputz-Wandeinbaukasten in weiß RAL 9016, der ein Thermostatventil und einen Rücklauftemperaturbegrenzer kombiniert. Er ist für die dezentrale Einzelraumregelung von Fußbodenheizungen, Wandheizungen oder kombinierten Fußboden-Radiatorheizungsanlagen konzipiert. Das System ermöglicht einen Ausgleich von bis zu 6 Grad bei nicht lotrechtem Einbau und umfasst Rahmen, Abdeckplatte und Befestigungsschienen. Welche Heizflächen lassen sich mit der Multibox K-RTL dezentral regeln? Die Multibox K-RTL von IMI Heimeier ist für die dezentrale Regelung von Fußbodenheizungen, Wandheizungen sowie kombinierten Fußboden-Radiatorheizungsanlagen vorgesehen. Dabei dient der Thermostatbereich der Einzelraumtemperaturregelung, während der Rücklauftemperaturbegrenzer auf eine Begrenzung der Rücklauftemperatur ausgerichtet ist. Wie erfolgt die Raumtemperatur- und Rücklauftemperatursteuerung? Die Steuerung erfolgt über ein Thermostat-Oberteil mit stufenloser Präzisions-Voreinstellung und einem Thermostat-Kopf K mit Sollwertbereich 6 °C bis 28 °C (Merkzahl 1-5). Zusätzlich ist ein RTL-Fühlerelement mit Sollwertbereich 0 °C bis 50 °C (Merkzahl 0-5) integriert, um die Rücklauftemperatur zu begrenzen. Der Sensor ist als fester Sensor/Thermostat ausgeführt. Welche Montage- und Einbauvorteile bietet der Unterputz-Wandeinbaukasten? Der UP-Kasten Multibox K-RTL wird als Wandeinbaukasten ausgeführt und lässt sich flexibel montieren. Ein Ausgleich von bis zu 6 Grad zu jeder Seite ist bei nicht lotrechtem Einbau möglich. Für die Montage ist eine Einbautiefe von 60 mm angegeben, zudem ist ein 30 mm Tiefenausgleich vorhanden. Die Abdeckung erfolgt mit verdeckter Schraubbefestigung, und die Befestigung über Befestigungsschienen ist vorgesehen. Für die Installation ist kein Spezialwerkzeug erforderlich . Welche technischen Details zeichnen das Ventil aus? Für den hydraulischen Anschluss ist ein Außengewinde G 3/4 Zoll Eurokonus vorgesehen, in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr. Der Thermostatanschluss ist mit M30 x 1,5 angegeben. Das Ventilgehäuse besteht aus korrosionsbeständigem Rotguss und ist inklusive Bauschutzkappe und Entlüftungsventil ausgeführt. Niro-Stahlspindeln mit doppelter O-Ring-Abdichtung sind beschrieben; äußere O-Ringe sind ohne Entleeren der Anlage auswechselbar. Eine Entlüftung ist vorgesehen. Der Kvs-Wert beträgt 1,35 . Technische Daten Einbautiefe: 60 mm Einbauhöhe: 183 Einbaubreite: 131 Rohranschluss: G 3/4 Zoll Eurokonus Thermostatanschluss: M30 x 1,5 Kvs-Wert: 1,35 Sollwertbereich Thermostat-Kopf K: 6 °C bis 28 °C Sollwertbereich RTL-Fühlerelement: 0 °C bis 50 °C Farbe: Abdeckplatte und Thermostat-Kopf K weiß RAL 9016 Die IMI Heimeier Multibox K-RTL bietet eine effiziente Lösung zur Einzelraumtemperaturregelung und Rücklauftemperaturbegrenzung in kombinierten Fußboden-Radiatorheizungsanlagen, Fußboden- und Wandheizungen. Mit einer Einbautiefe von 60 mm , dem Thermostat-Kopf K mit Sollwertbereich 6 °C bis 28 °C und dem RTL-Fühlerelement mit 0 °C bis 50 °C sowie einem Kvs-Wert von 1,35 ermöglicht dieser Unterputz-Wandeinbaukasten in weiß RAL 9016 eine präzise Steuerung. Lieferumfang 1x IMI Heimeier UP-Kasten Multibox K-RTL 1x Rahmen 1x Abdeckplatte 1x Befestigungsschienen 1x Bauschutzkappe 1x Entlüftungsventil

Post/DHL, UPS, GLS, DPD, Hermes, TNTExpress, Spedition

IMI HEIMEIER UP-Kasten Multibox K-RTL mit Thermostat-ventil und RTL, weiß RAL 9016

Post/DHL

UP-Kasten Multibox K-RTL mit Th.-ventil und RTL, weiß RAL 9016 von Imi_Hydronic. Original-Neuware von Imi_Hydronic. Verbindliche technische Angaben finden Sie in den Herstellerunterlagen.

Post/DHL, GLS, Spedition

Heimeier Multibox K-RTL inkl. Abdeckung und Thermostat-Kopf weiß
