- Hausanschluss-Verstärker für moderne HFC-Netze bis 1 GHz.- Eingebautes hocheffizientes Schaltnetzteil.- Komplettgerät mit Vorwärts-Verstärker, Rückweg- Verstärker, Diplexer, Stellglieder und Netzteil.- Gussgehäuse mit F-Anschlüssen.- LED als Betriebsanzeige.- Interstage-Entzerrer mit Steckbrücken zuschaltbar (6 dB Preemphase).- Fest eingebauter, einstellbarer Dämpfungssteller (Vorwärts- und Rückweg; Lieferzustand Rückweg: max. Dämpfung).- Fest eingebauter, einstellbarer Entzerrer (Vorwärtsweg).- Integrierter Rückweg 5-65 MHz aktiv.- Erfüllen: EN 60728-11, EN 50083-2 und EN 60065.- Für die Innenmontage.
Multimedia-fähiger Hausanschlussverstärker für kleinere Gebäudeeinheiten. Er wird zum Ausgleich der Kabel sowie zur Verteildämpfung im BK-Hausnetz eingesetzt. Alle wichtigen Funktionseinheiten wie Vorwärtsverstärker, Diplexfilter, Rückkanalverstärker und die zugehörigen Stellglieder sind vollständig auf der Leiterplatte implementiert.
Anschlussart=F-ConnectorAnzahl der Ausgänge=1Anzahl der Eingänge=1Ausführung=HausanschlussverstärkerNetzteil=eingebautFernspeisbar=neinEntzerrer=jaPegelsteller=jaRückkanal=aktivFrequenz Rückkanal=5 - 65 MHzVerstärkung Rückkanal=25 dBVerstärkung VHF=20 dBVerstärkung UHF=20 dB

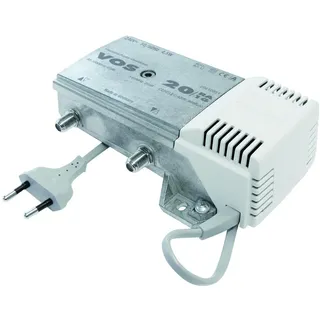

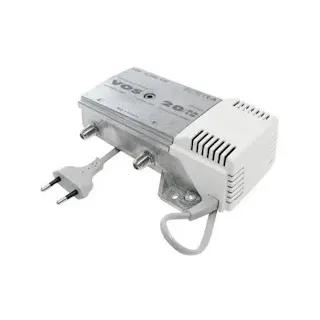

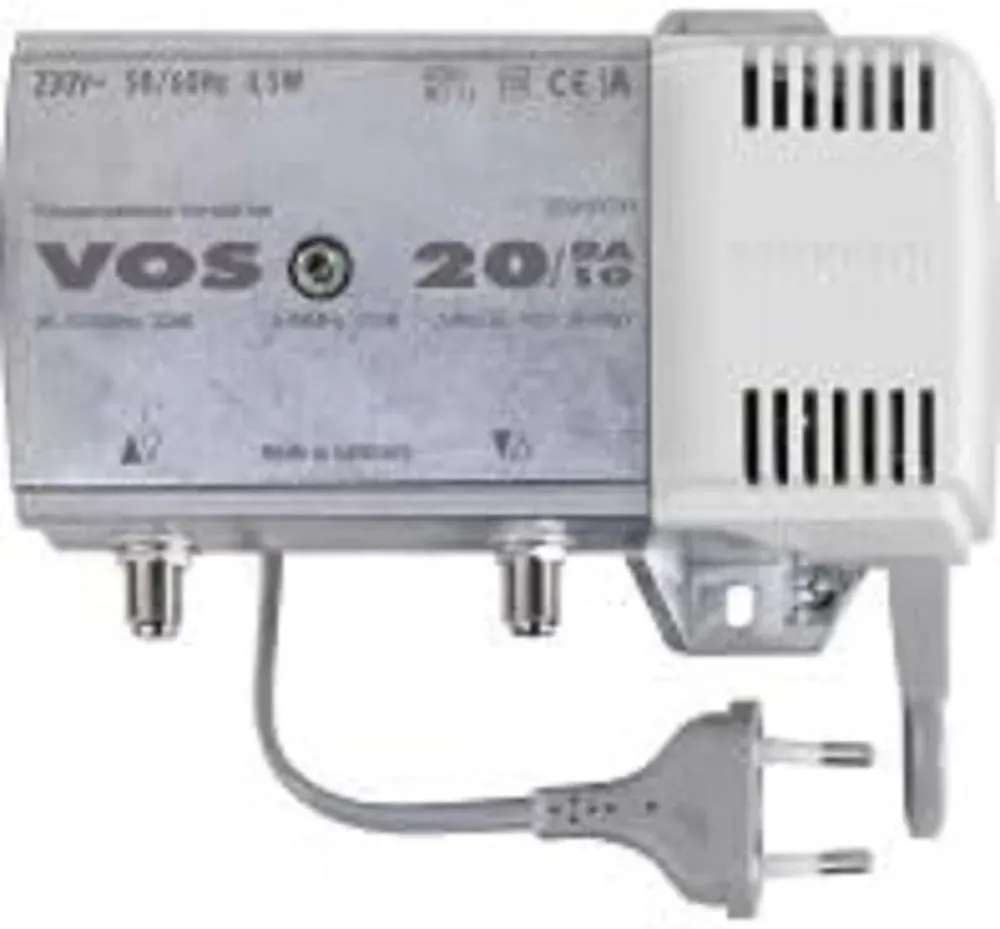

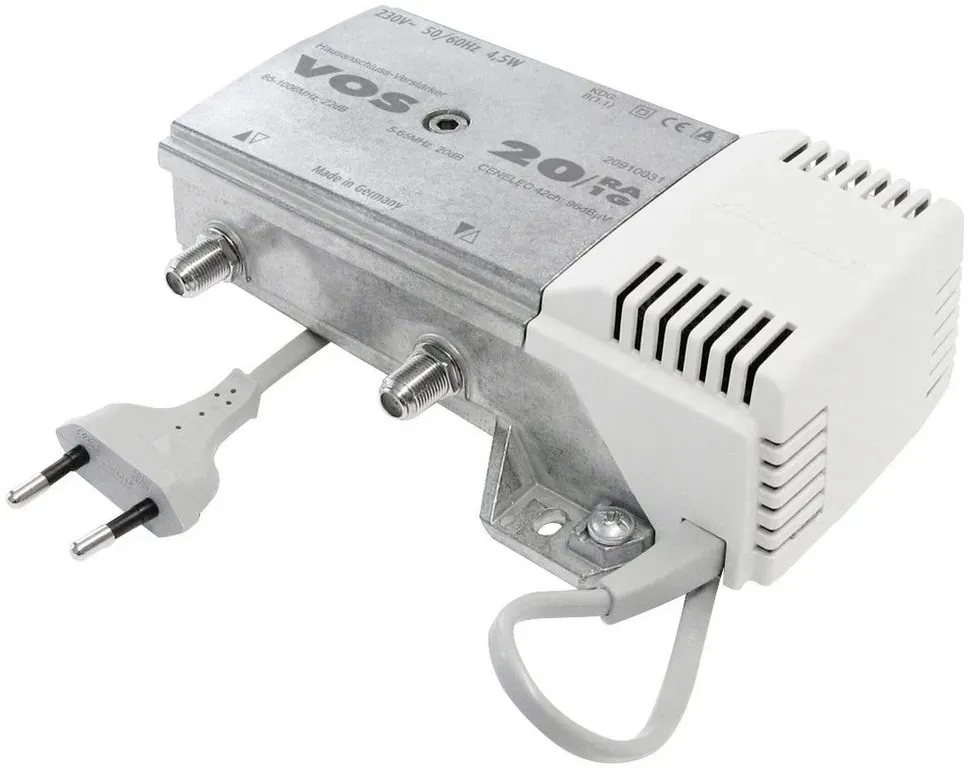

Kathrein VOS 20/RA-1GHausanschluss-Verstärker 5-65 MHz, 85-1006 MHz, Verstärkung 22 dBHausanschluss-Verstärker – 5-65/85-1006 MHz – Rückw. aktiv – Verst.: 22 dB – Pegelst. 18 dB – Entz. 15 dB – Betriebspegel (60 dB CTB/CSO) 96 dBμVMerkmale:■ Hausanschluss-Verstärker für moderne HFC-Netze bis 1 GHz■ Komplettgerät mit Vorwärts-Verstärker, Rückweg- Verstärker, Diplexer, Stellglieder und Netzteil■ Gussgehäuse mit F-Anschlüssen■ LED als Betriebsanzeige■ Fest eingebauter, einstellbarer Dämpfungssteller (Vorwärts- und Rückweg Lieferzustand Rückweg: max. Dämpfung)■ Fest eingebauter, einstellbarer Entzerrer (Vorwärtsweg) Integrierter Rückweg 5-65 MHz aktiv■ Erfüllen: EN 60728-11, EN 50083-2 und EN 60065■ Für die Innenmontage■ Eingebautes hocheffizientes Schaltnetzteil■ Interstage-Entzerrer mit Steckbrücken zuschaltbar (6 dB Preemphase)■ Vodafone-/KDG-FreigabeTechnische Daten:siehe Datenblatt
Hausanschluss-Verstärker - 5-65/85-1006 MHz - Rückw. aktiv - Verst.: 22 dB - Pegelst. 18 dB - Entz. 15 dB - Betriebspegel (60 dB CTB/CSO) 96 dBμV - Hausanschluss-Verstärker für moderne HFC-Netze bis 1 GHz - Komplettgerät mit Vorwärts-Verstärker, Rückweg- Verstärker, Diplexer, Stellglieder und Netzteil - Gussgehäuse mit F-Anschlüssen - LED als Betriebsanzeige - Fest eingebauter, einstellbarer Dämpfungssteller (Vorwärts- und Rückweg; Lieferzustand Rückweg: max. Dämpfung) - Fest eingebauter, einstellbarer Entzerrer (Vorwärtsweg) - Integrierter Rückweg 5-65 MHz aktiv - Erfüllen: EN 60728-11, EN 50083-2 und EN 60065 - Für die Innenmontage - Eingebautes hocheffizientes Schaltnetzteil - Interstage-Entzerrer mit Steckbrücken zuschaltbar (6 dB Preemphase) Spezifikationen Verstärkung: 20 dB, 22 dB Leistungsaufnahme: 4,5 W Temperaturbereich: -20 bis +55 °C Einstellbereich der Entzerrung (am Eingang): 0-15 dB Einstellbereich der Entzerrung (am Eingang) 1): 6 dB Dynamikbereich (Eingangspegeldichte): 22 dB Einstellbereich der Verstärkung (am Ausgang) 2): 0-18 dB Max. Ausgangspegel (60 dB IMA3/IMA2): 116/106 dBμV Einstellbereich der Verstärkung (am Eingang): 0-18 dB Frequenzbereich: 5-65 MHz, 85-1006 MHz Einstellbereich der Verstärkung (am Eingang) 1): 0/10 dB Aussteuerungsfähigkeit nach KDG 1TS 140 (mittlere Systemlast): 120 Eingangs-Nennspannung: 230 (50/60 Hz) V AC
Kathrein VOS 20/RA-1G. Stecker: F. Stromverbrauch (Standardbetrieb): 4,5 W, Eingangsspannung: 230 V, Eingangsfrequenz: 50 - 60 Hz. Abmessungen (BxTxH): 155 x 105 x 54 mm, Gewicht: 800 g
