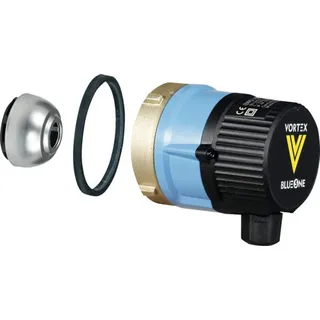

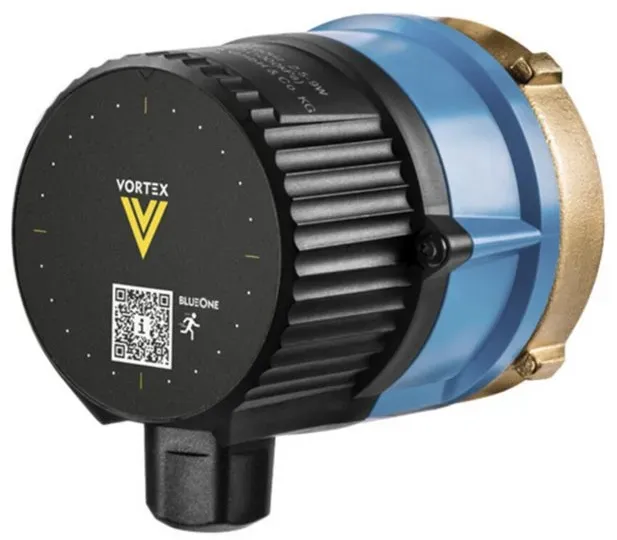

Vortex Universal-Kugelmotor BWO 155 mit Dauerläufermodul, Ersatzmotor für Trinkwasser Zirkulationspumpen BWO 155 Lieferumfang: • Vortex Universal-Motor BWO 155 - Ersatzmotor (wellenlos, blockierstromfest), passend für alle Vortex Pumpengehäuse mit Kugelmotor ab Baujahr 1980 sowie für marktgängige Pumpengehäuse von Grundfos, Wilo und Lowara Allgemeine Produktbeschreibung Vortex Universal-Motor BlueOne BWO 155 Der Vortex Universal-Motor BWO 155 aus der Serie BlueOne ist ein hocheffizienter Ersatzmotor für Trinkwasser-Zirkulationspumpen mit Kugelmotor-Bauart. Er ermöglicht den schnellen Austausch eines alten oder defekten Pumpenmotors, ohne die komplette Pumpe ersetzen zu müssen. Der Universal-Motor ist mit permanentmagnetischem Rotor ausgestattet und wird inklusive Dichtring für das Pumpengehäuse geliefert. Dank ECM-Technologie, hoher Laufruhe und manueller Drehzahlverstellung bleiben die typischen BlueOne-Eigenschaften der Pumpe auch nach dem Motortausch erhalten. In der Standardausführung mit Dauerbetrieb ist der Motor auf durchgängige Verfügbarkeit ausgelegt. Einsatz Der Universal-Motor eignet sich für Reparatur, Modernisierung und die effiziente Instandsetzung im Bestand. Er passt in Vortex Pumpengehäuse mit Kugelmotor (u.a. Baureihen BWO 155 sowie BW 150 / 152 / 153 / 154) und ist, gemäß Austauschtabelle, auch zu marktgängigen Pumpengehäusen vergleichbarer Bauform (z.B. von Grundfos, Wilo, Lowara) kompatibel. Damit ist er eine wirtschaftliche Lösung, um bestehende Trinkwasser Zirkulationspumpen schnell wieder betriebsbereit zu machen. • Ersatzmotor für Reparatur bzw. Modernisierung von Trinkwasser Zirkulationspumpen • Passend für Vortex Kugelmotor-Pumpengehäuse (u.a. BWO 155, BWO 150 / 152 / 153 / 154) • Kompatibel zu marktgängigen Gehäusen ähnlicher Bauform (siehe Austauschtabelle) Vorteile Mit dem BlueOne Universal-Motor wird die Warmwasserzirkulation effizient modernisiert: Der wellenlose, blockierstromfeste Kugelmotor läuft nahezu geräuschlos und arbeitet mit ECM-Technologie sowie Permanentmagnet-Rotor besonders stromsparend. Die stufenlose manuelle Drehzahlverstellung erlaubt die Anpassung an die jeweilige Anlage. Praktisch für Service und Montage: Die digitale Betriebsanleitung ist jederzeit über den QR-Code an der Pumpenfront abrufbar. • Vortex Universal-Motoren passen auf viele marktgängige Pumpengehäuse • Niedrige Leistungsaufnahme bei starker Zirkulationsleistung • Extrem leiser Betrieb • Stufenlose Drehzahlverstellung (manuell) • Kompakte Bauform • Einfacher Anschluss und Bedienung • Automatischer Trockenlaufschutz Produktdaten Der Vortex Universal-Motor BWO 155 ist ein wellenloser Kugelmotor mit ECM-Technologie und einer Drehzahlregelung von 2.000 bis 3.000 1/min. Er erreicht eine maximale Förderhöhe von 1,3 mWS und eine maximale Fördermenge von 950 l/h. Der Motor ist für Trinkwasser ausgelegt, besitzt die Schutzart IP44, ist bis 10 bar druckfest und bis 95 °C temperaturbeständig. Der elektrische Anschluss erfolgt über 1~115-230 V / 50-60 Hz bei einer Leistungsaufnahme von 2,5-9 W. • Drehzahl: 2.000 - 3.000 1/min • Max. Förderhöhe: 1,3 mWS • Max. Fördermenge: 950 l/h • Schutzart: IP 44 • Druckfestigkeit: 10 bar • Temperaturfestigkeit: 95°C • Materialien: Trinkwasserkonform, UBA-konform • Elektrischer Anschluss: 1~230 V / 50 Hz • Leistungsaufnahme: 2,5-9 W
ALLGEMEINE BESCHREIBUNG Der Vortex Blueone BWO 155 Servicemotor ist ein effizienter Ersatzmotor für Warmwasser-Zirkulationssysteme. Er ermöglicht eine zuverlässige Umwälzung mit minimalem Energieverbrauch. Der Motor ist robust, hat einen weiten Spannungsbereich und hohe Temperaturbeständigkeit, ideal für Heizungs- und Trinkwasseranlagen. Die Montage ist dank der kompakten Bauform und elektrischen Anschlussklemmen einfach. TECHNISCHE DATEN Max. Förderhöhe: 1,3 m Max. Fördermenge: 950 l/h Druckfestigkeit: 10 bar Temperaturfestigkeit: 95 °C Leistungsaufnahme: 2,5 - 9 Watt Elektrischer Anschluss: 230 V~/50 Hz Schutzart: IP 44 Drehzahl: 3000 1/min Mediumtemperatur: 2 - 95 °C Umgebungstemperatur: bis -40 °C Einbaulänge: 110 mm KOMPATIBILITÄT UND ZUBEHÖR Passt in alle marktgängigen Pumpengehäuse, einschließlich Vortex, Wilo, Lowara und Grundfos. INSTALLATION Die Installation erfordert einen Eingriff in das 230-Volt-Netz, der nur von einer Elektrofachkraft durchgeführt werden darf.
