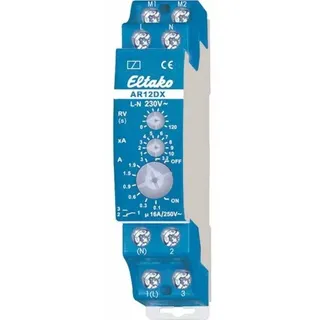

Eltako Stromrelais AR12DX-230V

Post/DHL, GLS, DPD, Spedition, Versand nach A

1 Wechsler potenzialfrei 16A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2300W. Stand-by-Verlust nur 0, 8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0, 1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 fließende Wechselstrom von 0, 1A bis maximal 32A mit dem eingestellten Wert verglichen. Bei Überschreitung schaltet ein Relais innerhalb von 0, 5 Sekunden einen an 2 angeschlossenen Verbrauchern V2 ab bzw. einen an 3 angeschlossenen Verbrauchern V3 ein. Einstellgenauigkeit ±5%. Ab 25A schaltet das Relais immer ein. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Die Strombasis A wird mit dem unteren rastenden Drehschalter A eingestellt. Als Basiswerte stehen 0, 1A, 0, 3A, 0, 6A, 0, 9A, 1, 5A, 1, 9A, 3, 0A und 3, 2A zur Wahl. Der Multiplikator xA wird mit dem mittleren rastenden Drehschalter xA eingestellt und liegt zwischen 1 und 10. Somit lassen sich Ströme ab 0, 1A (Strombasis 0, 1A und Multiplikator 1) einstellen. Die Rückfallverzögerung RV kann mit dem oberen rastenden Drehschalter RV zwischen 0 und 120 Sekunden eingestellt werden. Die Hysterese ist mit ca. 25% fest vorgegeben. Schaltzustandsanzeige mit LED. Der Messeingang M1-M2 ist gegenüber der Stromversorgung L-N und dem Arbeitskontakt 1 (L) -2/3 galvanisch getrennt. Größere Referenzwerte als 32A können über einen externen Messwandler angepasst werden.

Post/DHL

1 Wechsler potenzialfrei 16A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2300W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 fließende Wechselstrom von 0,1A bis maximal 32A mit dem eingestellten Wert verglichen. Bei Überschreitung schaltet ein Relais

Post/DHL, DPD

Das ELTAKO Leistungsrelais ist die ideale Lösung für zuverlässige Schaltvorgänge in elektrischen Anlagen. Mit seinem kompakten Design und der hohen Belastbarkeit von bis zu 16 Ampere eignet es sich perfekt für Anwendungen in der Gebäude- und Industrieautomation. Die blau-weiße Farbgebung sorgt für eine klare Kennzeichnung und das hochwertige Material garantiert Langlebigkeit und Sicherheit. Features: Hochwertiges Relais für zuverlässige Schaltvorgänge Kompakte Bauweise für einfache Installation Blau-weiße Farbgebung für klare Erkennbarkeit im Schaltschrank Einpolige Konstruktion für präzise Schaltvorgänge Ein Modulreihenplatz erforderlich – platzsparend Technische Daten: Farbe: Blau, Weiß Anzahl der Pole: 1 Reihe von Modulen: 1 Anzahl der Kontakte: 1 Betriebsspannung: 250 V Frequenz: 50 Hz Stromstärke: 16 A Features: 1x Stromrelais

International, Post/DHL, DPD, Hermes, Spedition, Versand nach A

Produktmerkmale: Stromrelais, Stand-by-Verlust...

Post/DHL, DPD

Ausführung des elektrischen Anschlusses=SchraubanschlussMit abnehmbaren Klemmen=neinExterne Stromversorgung erforderlich=neinSpannungsart der Versorgungsspannung=ACVersorgungsspannung bei AC 50 Hz=230 VSpannungsmessbereich=230 VStromart=ACStrommessbereich=0,1..32 A1-Phasen-Unterstrom möglich=nein3-Phasen-Unterstrom möglich=nein1-Phasen-Überstrom möglich=nein3-Phasen-Überstrom möglich=nein1-Phasen-Fenster möglich=nein3-Phasen-Fenster möglich=neinEnthält Funktion Gleichspannung-Unterstrom=neinEnthält Funktion Gleichspannung-Überstrom=neinFunktion Gleichstrom-Fenster=neinMin. einstellbare Rückfallverzögerungszeit=0 sMax. zulässige Rückfallverzögerungszeit=120 sExterner Stromwandler=neinAnzahl der Kontakte als Wechsler=1Spannungsart der Betriebsspannung=ACBetriebsspannung bei AC 50 Hz=230 VBetriebsspannung bei DC=230 VBemessungsschaltstrom=16 ABreite=18 mmHöhe=58 mmTiefe=58 mm...

Post/DHL, UPS, GLS, DPD

Eigenschaften • 1 Wechsler potenzialfrei 16A/250V AC\n• 230V-LED-Lampen bis 200W, Glühlampen 2300W\n• Stand-by-Verlust nur 0,8 Watt\n• Reiheneinbaugerät für Montage auf Tragschiene (1 TE)\n• Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen, dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt\n• Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt\n• Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 fließende Wechselstrom von 0.1A bis maximal 32A mit dem eingestellten Wert verglichen und bei Überschreitung schaltet ein Relais innerhalb von 0.5 Sekunden einen an 2 angeschlossenen Verbraucher V2 ab bzw. einen an 3 angeschlossenen Verbrauchern V3 ein\n• Einstellgenauigkeit plusminus5%\n• Ab 25A schaltet das Relais immer ein\n• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais\n• Die Strombasis A wird mit dem unteren rastenden Drehschalter A eingestellt

Post/DHL, GLS, DPD

Ausführung des elektrischen Anschlusses=SchraubanschlussMit abnehmbaren Klemmen=neinExterne Stromversorgung erforderlich=neinSpannungsart der Versorgungsspannung=ACVersorgungsspannung bei AC 50 Hz=230 VSpannungsmessbereich=230 VStromart=ACStrommessbereich=0,1..32 A1-Phasen-Unterstrom möglich=nein3-Phasen-Unterstrom möglich=nein1-Phasen-Überstrom möglich=nein3-Phasen-Überstrom möglich=nein1-Phasen-Fenster möglich=nein3-Phasen-Fenster möglich=neinEnthält Funktion Gleichspannung-Unterstrom=neinEnthält Funktion Gleichspannung-Überstrom=neinFunktion Gleichstrom-Fenster=neinMin. einstellbare Rückfallverzögerungszeit=0 sMax. zulässige Rückfallverzögerungszeit=120 sExterner Stromwandler=neinAnzahl der Kontakte als Wechsler=1Spannungsart der Betriebsspannung=ACBetriebsspannung bei AC 50 Hz=230 VBetriebsspannung bei DC=230 VBemessungsschaltstrom=16 ABreite=18 mmHöhe=58 mmTiefe=58 mm...

UPS, DPD

1 Wechsler potenzialfrei 16A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2300W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 fließende Wechselstrom von 0,1A bis maximal 32A mit dem eingestellten Wert verglichen. Bei Überschreitung schaltet ein Relais innerhalb von 0,5 Sekunden einen an 2 angeschlossenen Verbrauchern V2 ab bzw. einen an 3 angeschlossenen Verbrauchern V3 ein. Einstellgenauigkeit ±5%. Ab 25A schaltet das Relais immer ein. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Die Strombasis A wird mit dem unteren rastenden Drehschalter A eingestellt. Als Basiswerte stehen 0,1A, 0,3A, 0,6A, 0,9A, 1,5A, 1,9A, 3,0A und 3,2A zur Wahl. Der Multiplikator xA wird mit dem mittleren rastenden Drehschalter xA eingestellt und liegt zwischen 1 und 10. Somit lassen sich Ströme ab 0,1A (Strombasis 0,1A und Multiplikator 1) einstellen. Die Rückfallverzögerung RV kann mit dem oberen rastenden Drehschalter RV zwischen 0 und 120 Sekunden eingestellt werden. Die Hysterese ist mit ca. 25% fest vorgegeben. Schaltzustandsanzeige mit LED. Der Messeingang M1-M2 ist gegenüber der Stromversorgung L-N und dem Arbeitskontakt 1(L)-2/3 galvanisch getrennt. Größere Referenzwerte als 32A können über einen externen Messwandler angepasst werden.Technische Datentr:nth-child(odd){background-color:lightgrey;}Ausführung des elektrischen Anschlusses SchraubanschlussMit abnehmbaren Klemmen nein1-Phasen-Unterstrom möglich nein3-Phasen-Unterstrom möglich nein1-Phasen-Überstrom möglich nein3-Phasen-Überstrom möglich nein1-Phasen-Fenster möglich nein3-Phasen-Fenster möglich neinEnthält Funktion Gleichspannung-Unterstrom neinEnthält Funktion Gleichspannung-Überstrom neinFunktion Gleichstrom-Fenster neinBemessungssteuerspeisespannung Us bei AC 50 Hz 250 VSpannungsart zur Betätigung ACStrommessbereich 0,1..32 AMin. einstellbare Rückfallverzögerungszeit 0 sMax. zulässige Rückfallverzögerungszeit 120 sAnzahl der Kontakte als Wechsler 1Externer Stromwandler neinBreite 18 mmHöhe 58 mmTiefe 58 mmVerkaufseinheit1 STK

Post/DHL, UPS, Trans-o-Flex, Spedition

Stromrelais, Stand-by-Verlust nur 0.8 Watt. Reiheneinbaugerät für Montage auf Tragschiene (1 TE). Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 fließende Wechselstrom von 0.1A bis maximal 32A mit dem eingestellten Wert verglichen und bei Überschreitung schaltet ein Relais innerhalb von 0.5 Sekunden einen an 2 angeschlossenen Verbraucher V2 ab bzw. einen an 3 angeschlossenen Verbrauchern V3 ein. Einstellgenauigkeit ±5%. Ab 25A schaltet das Relais immer ein. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Die Strombasis A wird mit dem unteren rastenden Drehschalter A eingestellt.

Post/DHL, DPD, Andere

eltako Stromrelais AR12DX-230V1 Wechsler potenzialfrei 16A/250V AC. Stand-by-Verlust nur 0,8 Watt.Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.1 Teilungseinheit =18mm breit, 58mm tief.Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt.Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt.Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 fließende Wechselstrom von 0,1A bis maximal 32 A mit dem eingestellten Wert verglichen. Bei Überschreitung schaltet ein Relais innerhalb von 0,5 Sekunden einen an 2 angeschlossenenVerbrauchern V2 ab bzw. einen an 3 angeschlossenen Verbrauchern V3 ein.Einstellgenauigkeit ±5%. Ab 25A schaltet das Relais immer ein.Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.Die Strombasis A wird mit dem unteren rastenden Drehschalter A eingestellt.Als Basiswerte stehen 0,1A, 0,3 A, 0,6A, 0,9A, 1,5 A, 1,9A, 3,0A und 3,2A zur Wahl.Der Multiplikator xA wird mit dem mittleren rastenden Drehschalter xA eingestellt und liegt zwischen 1 und 10. Somit lassen sich Ströme ab 0,1A (Strombasis 0,1A und Multiplikator 1) einstellen.Die Rückfallverzögerung RV kann mit dem oberen rastenden Drehschalter RV zwischen 0 und 120 Sekunden eingestellt werden.Die Hysterese ist mit ca. 25% fest vorgegeben.Schaltzustandsanzeige mit LED.Der Messeingang M1-M2 ist gegenüber der Stromversorgung L-N und dem Arbeitskontakt 1(L)-2/3 galvanisch getrennt.Größere Referenzwerte als 32 A können über einen externen Messwandler angepasst werden.Anschlussbeispiel:
