Rutenbeck UAE-real.Cat.6a-8 UP - geschirmt, 1-fachLeistungsmerkmale Poligkeit: 8-polig Kombitragring durch Abbrechen von Elementen in Tragsteg wandelbar Mechanische Eigenschaften Schirmgehäuse: Zinkdruckguss Schirmanschluss/Zugentlastung: Kombinierte Schirmkontaktierung und Zugentlastung mit variabler Kabelzuführung (+/- 30°) Betriebstemperatur: -40 °C bis +70 °C Schutzart nach DIN EN 60 529: IP21 halogenfrei Gewicht 142 g Abmessungen Breite 70 mm Höhe 70 mm Tiefe 40 mm Steckverbinder/ Buchse Bauart EN 60 603-7-51:2010 Anschlusstechnik LSA-Klemmen für einen Leiter 0,4–0,63 mm Ø, AWG 26–22, Außendurchmesser 0,7–1,6 mm bei PE, 1 Ader je Kontakt, Wiederbelegbarkeit mind. 50-mal Aufbau Flexible Leiterplatte aus Polyimid mit mechanischen Federelementen (patentiert) Oberfläche Kontaktfeder: 1,5 μm Ni/0,8 μm Au Material Gehäuseteile: PBT Lebensdauer (Steckzyklen): mind. 1000 Steckzyklen mit Steckern nach IEC 60 603-7, RJ11/12-fehlstecksicher Elektrische Eigenschaften Nennbetriebsspannung: 72 V DC, geeignet für TNV-Stromkreise gemäß DIN EN 60 950-1 Betriebsstrom: 500 mA, bei 50 °C Umgebungstemperatur, geeignet für PoE+ (Power over Ethernet) gemäß IEEE 802.3at Spannungsfestigkeit: 1000 V (Kontakt – Kontakt), 1500 V (Kontakt – Gehäuse) Isolationswiderstand: mind. 500 MOhm Kontaktwiderstand: Signalkontakt: 20 mOhm, Schirmkontakt: 100 mOhm Farbcode: T568A und T568B gemäß TIA/EIA-568-B.2 Übertragungstechnische Eigenschaften der Steckverbinder/Buchsen ISO/IEC 11 801 Amendment 2: Cat.6A, Class EA, geschirmt EN 60 603-7-51:2010: 500 MHz, geschirmt Prüf- und Kennzeichen Kennzeichen: CE Für diese UAE-Anschlußdose gibt es die passenden Abdeckungen von z.B. Busch-Jaeger, Gira, Jung, merten und Berker hier im Onlineshop.

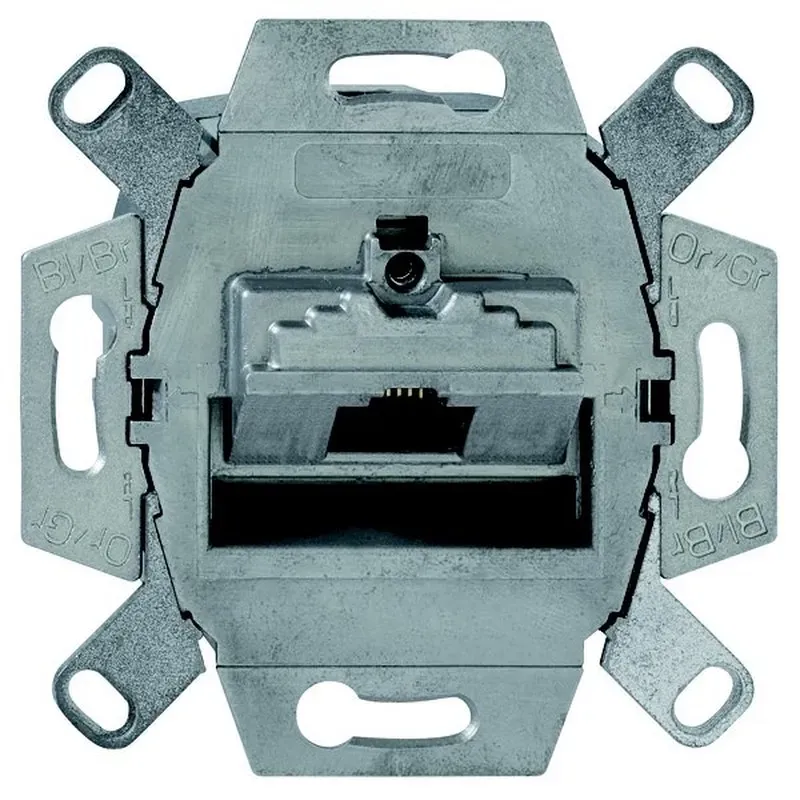

Die Rutenbeck UAE-Cat.6A iso-8 Anschlussdose ist eine geschirmte 1-fach Netzwerkdose für die Unterputzmontage. Sie eignet sich für anspruchsvolle Netzwerkinstallationen in 10-Gigabit-Ethernet-Umgebungen mit einer Übertragungsbandbreite von bis zu 500 MHz. Durch ihr robustes Zinkdruckgussgehäuse, die vollständige 360°-Schirmung sowie die flexible Kabelzuführung bietet sie zuverlässige Leistung und einfache Handhabung im täglichen Einsatz. * Geschirmte Anschlussdose für Cat.6A / Cat.7 Netzwerke * Einfache Installation dank LSA-Klemmen und Schnellmontagedeckel * Schräge RJ45-Stecköffnung für platzsparenden Einbau * Mit Tragring, passend für viele Schalterprogramme * Geeignet für PoE++ / 4PPoE und HDBaseT Spezifikationen Unterputzmontage: ja Kanaleinbau: ja Befestigungsart: schrauben Steckverbindertyp: RJ45 8(8) Mit Buchsen/Kupplungen: ja Geeignet für Anzahl Buchsen/Kupplungen: 1 Kategorie: 6A (IEC) Anschlussart: LSA Buchsen geschirmt: ja Gehäuse geschirmt: ja Separater Erdungsanschluss: ja Kompatibel mit Abdeckungen von Drittanbietern: ja Separate Kabelzugentlastung: ja Montageart Schirmanschluss: Schraube Auslassrichtung: schräg Schutzart (IP): IP21 Farbcodierung: ja Farbe: metall Oberfläche: Zinkdruckguss Designfähigkeit: ja Power over Ethernet: ja Halogenfrei: ja WEEE: ja GHMT: ja RoHS konform: ja Tragring: ja Ausführung: Buchse
Eigenschaften • Cat.6A iso-Anschlussdose, geschirmt, 1-fach, Unterputz, abbrechbarer Tragring für Stegversion, für Abdeckungen der Elektro-Installationsmaterial-Hersteller für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite 500 MHz)\n• geschlossenes Zinkdruckgussgehäuse\n• variable Kabelzuführung (+/-30°)\n• 360°Schirmung und Zugentlastung in einem Arbeitsgang\n• zusätzliche Erdungsmöglichkeit über Flachsteckverbinder\n• schnelle Installation durch LSA-Kontakte\n• abbrechbarer Tragringf für Stegversion\n• rastender Schnellmontagedeckel\n• RJ45-Stecköffnungen schräg nach unten geneigt\n• Farbcode T568A und T568B gemäß TIA / EIA-568-B.2\n• UPOE-konform\n• HDBaseT-konform\n• geeignet für Cat.6 und Cat.7 Kabel (Ø6-10 mm)\n• LSA-Klemmen für einen Leiter 0,4-0,63 mmØ, AW 26-22, Wiederbelegbarkeit>50-mal\n• geeignet für PoE++ / 4PPoE gemäß IEEE 802.3bt\n• passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten u.a.)\n• entsprechend nachfolgender Normanforderungen: ISO/IEC 11 801, Cat.6A, geschirmt DIN EN 50173-1, Cat.6A, geschirmt ANSI TIA/EIA-568-C.2, Category 6A DIN EN 60603-7-51, 500 MHz, geschirmt\n• Lebensdauer>750 Steckzyklen\n• RJ11/12 fehlstecksicher\n• GHMT gegenzertifizier
Cat.6A-iso-Anschlussdosen von Rutenbeck entsprechen den zur Zeit höchsten übertragungstechnischen Produktanforderungen gemäß ISO/IEC in vollem Umfang und erfüllen damit weltweit die messtechnischen Anforderungen an die Übertragungsstrecken in Kombination mit Komponenten gleicher Übertragungseigenschaften. 8 Kontakte, 70 x 70 x 40 mm, 142 g
Cat.6A-iso-Anschlussdosen von Rutenbeck entsprechen den zur Zeit höchsten übertragungstechnischen Produktanforderungen gemäß ISO/IEC in vollem Umfang und erfüllen damit weltweit die messtechnischen Anforderungen an die Übertragungsstrecken in Kombination mit Komponenten gleicher Übertragungseigenschaften. 8 Kontakte, 70 x 70 x 40 mm, 142 g
