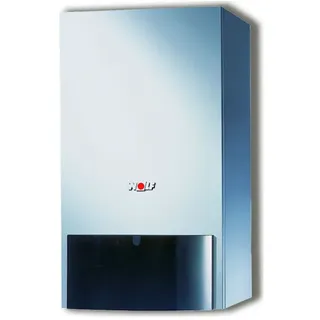

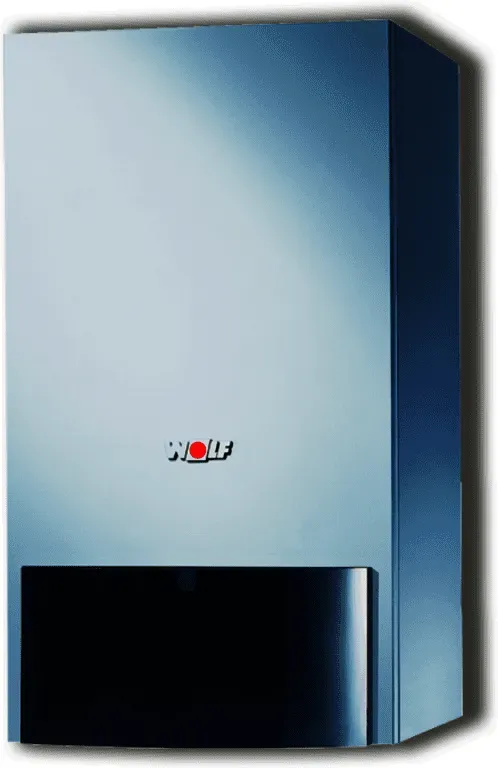

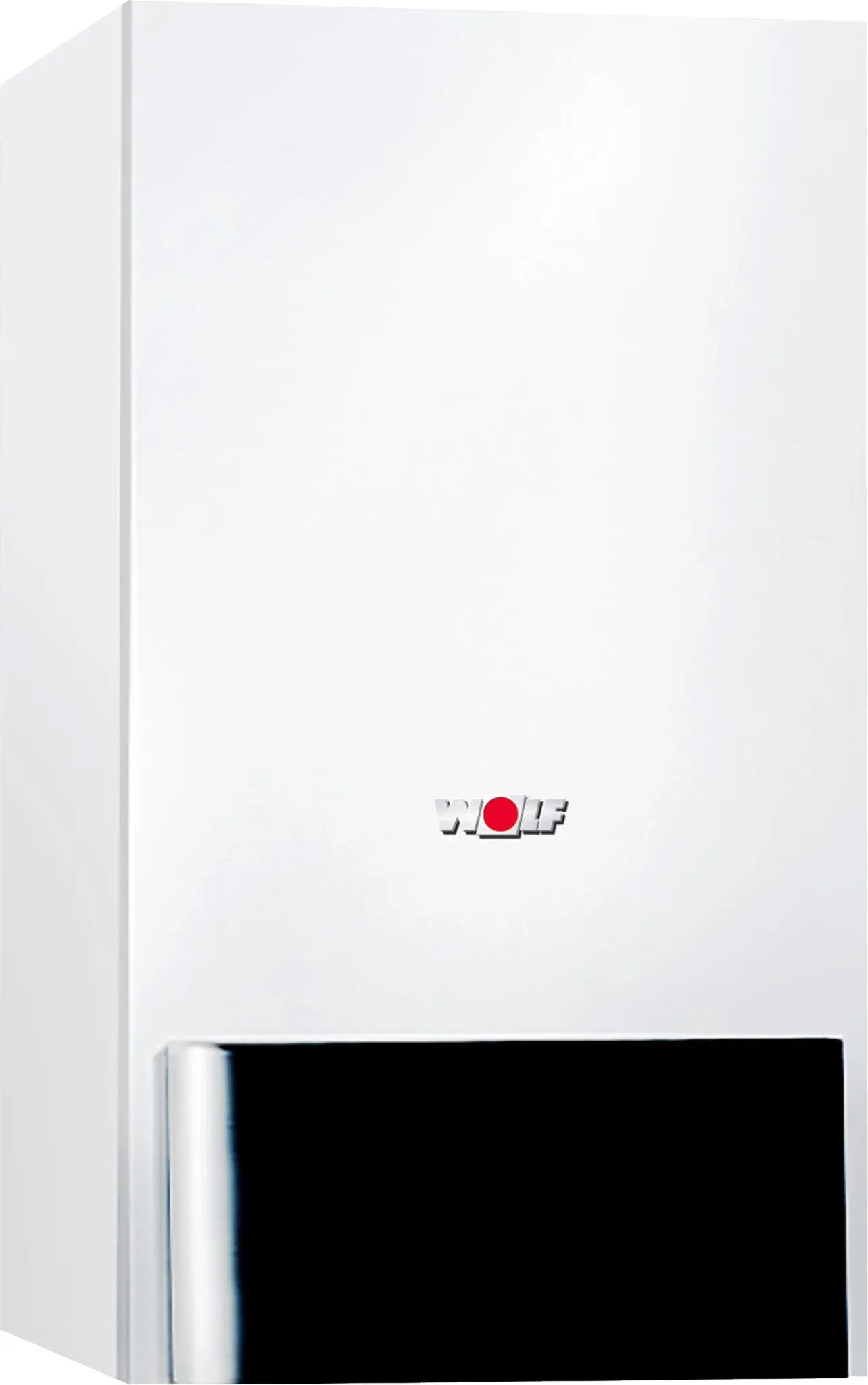

W O LF Gas-Heizwert-Kombitherme CGU-2K-18, Erdgas E/H, 18 kW, mit HE-Pumpe Therme WOLF CGU-2K-18, Erdgas E/H WOLF Artikelnr.: 8616108 8,0 - 18,0 kW Leistungsbereich (min. - max.) Die verlässliche und konventionelle Lösung beim Heizungstausch In Ihrem Mehrfamilienhaus oder in Ihrer Etagenwohnung steht ein Tausch der Heizwert-Therme an? Eine Komplettsanierung mit hochwertiger Brennwerttechnologie ist aber aufgrund baulicher Gegebenheiten nur schwer möglich? Dann können Sie auf die zuverlässig arbeitende WOLF Gas-Heizwert-Kombitherme CGU-2K zurückgreifen. Sie ist eines der wenigen Geräte mit Heizwerttechnik und erfüllt gleichzeitig die ErP-Anforderungen. Das Gerät lässt sich nicht nur einfach bedienen, sondern bietet Ihnen vollen Warmwasserkomfort für mehr Lebensqualität. Außerdem reduzieren die energieeffizienten Pumpen Ihre Stromkosten. Produktmerkmale Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb Geprüft nach den gültigen EG-Richtlinien elektronische Zündung und Überwachung wassergekühlter, atmosphärischer Vormischbrenner für Erdgas E/H WOLF Low-NOx - Unit mit Hydro Tec - System ausgelegt für niedrigste Emissionen eBus-fähige Regelung für Anschluss von digitalem WOLF-Regelungszubehör modulierend geregelte Leistung im Heiz- und Warmwasserbetrieb serienmäßig mit stufenloser Hocheffizienzpumpe, 3-Wege-Umschaltventil, Ausdehnungsgefäß 10 Ltr. einfache Montage und Bedienung elektronische Leistungsanpassung, keine Einstellung am Gaskombiventil erforderlich hoher Normnutzungsgrad bis >94% (Hi) / 85% (Hs) für bestmögliche Energieausnutzung Emissionen gemäß NOx-Klasse 5 Verkleidung weiß RAL 9016 pulverbeschichtet hohe Energieeffizienz und kompakte Bauweise Mögliches Zubehör Regelung - Bedienmodul BM oder RM-2 Die Therme ist in der Ausführung für Erdgas E/H. Regelung Bedienmodul BM zur Fernbedienung WOLF Artikelnr.: 2744076 LC-Display mit Hintergundbeleuchtung Die Funktionen im Überblick Raumtemperaturregelung Zeitprogramme für Heizen und Warmwasser einfache Menüführung durch Klartextanzeige Bedienung durch Drehknopf mit Tastenfunktion 4 Funktionstasten für häufig benutzte Funktionen Montage wahlweise in Regelung des Wärmeerzeugers oder in Wandsockel als Fernbedienung Fehlerdiagnose inkl. Außenfühler Bedienmodul RM-2 zur Fernbedienung WOLF Artikelnr.: 2747657 4 in 1: Automatische Erkennung der Funktion anhand von Anlagenkomponenten Die Funktionen im Überblick Raumtemperaturregler mit Tages-/Wochenprogramm Fernbedienung aller Heiz- oder Mischerkreise Fernbedienung für bis zu 7 einzelne Heizkreise mit mehreren RM-2 Beleuchteter Touchscreen Integrierter Raumtemperaturfühle Anschluss per eBus-Schnittstelle Viele Funktionen: Urlaubsmodus, Störungsmeldungen,Temperaturanzeigen etc. Kompatibel mit WOLF Smartse Technische Daten – Tabellen Technische Daten (Therme) Gas-Heizwert-Kombitherme Einheit CGU-2K-18, Erdgas E/H WOLF Artikelnr. 8616108 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklasse Warmwasserbereitung Jahreszeitenbedingte Raumheizungs-Energieeffizienz % 78 Warmwasserbereitungs-Energieeffizienz bei durschnittl. Klima % 67 Lastprofil M Schallleistungspegel in Innenräumen dB(A) 50 Grunddaten Leistungsbereich kW 8,0 – 18,0 Belastungsbereich kW 8,8 – 20,2 Normnutzungsgrad bei 75/60°C (Hi) % 94 Normnutzungsgrad bei 75/60°C (Hs) % 85 Elektroanschluss 230 V / 50 Hz elektr. Leistungsaufnahme / Standby W 83 / 6 Eingebaute Sicherung (mittelträge) A 3,15 Schutzart (EN 60529) IPX4D Abmessungen Höhe mm 855 Breite mm 440 Tiefe mm 393 Nettogewicht kg 39 Abgasrohr/Wandabstand mm 226 Abgasrohranschluss Ø mm 110 Anschlussart für Luft-/Abgasführung Typ B11BS Gas-Kategorie II2ELL3P (DE) / II2H3P (AT) Gasanschluss, Außen Ø G 3⁄4′′ Heizungsvorlauf/-rücklauf, Außen Ø G 3⁄4′′ Kaltwasser-/Warmwasseranschluss, Außen Ø G 3⁄4′′ Ausdehnungsgefäß Nenninhalt ltr. 10 Ausdehnungsgefäß Vordruck bar 0,75 Maximale Auslauftemperatur2) °C 55 bei einer Zapfmenge von l/min 2,7 – 5,8 Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m3 = 34,0 MJ/m3) m3/h 2,1 Erdgas L/LL (Hi = 8,1 kWh/m3 = 34,0 MJ/m3) m3/h 2,3 Flüssiggas (Hi = 12,9 kWh/kg = 34,0 MJ/kg) kg/h 1,5 Gasanschlussdruck Erdgas mbar 20 Flüssiggas mbar 50 max. Gesamtüberdruck Heizung bar 3 Notw. Förderdr. für den Wärmeerzeuger Pa 1,5 Abgastemperatur1) °C 80/123 Abgasmassenstrom g/s 12,8/13,9 CE-Identnummer CE-0085BS0516 1) zu beachten bei Anschluss an einen Schornstein 2) bezogen auf eine Kaltwassertemperatur von 10°C WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Wolf ComfortLine CGU-2K, Gasheizwert-Kombitherme CGU-2K-18 Lieferumfang / je nach Auswahl: • Wolf CGU-2K-18 ComfortLine Heizwert-Kombitherme, 18 kW für raumluftabhängigen Betrieb • Auswahl Wolf Regelung: • Wolf raumtemperaturgeführte Regelung RM-2 • Wolf witterungsgeführte Regelung Bedienmodul BM inkl. Außentemperaturfühler • Wolf witterungsgeführte Regelung Bedienmodul BM inkl. Außentemperaturfühler mit Sockel für Bedienmodul BM • Auswahl Wolf Montagezubehör: • Wolf Anschluss-Set für Aufputzinstallation bestehend aus: - Gaskugelhahn mit thermischer Sicherung - Durchgangswartungshahn mit KFE-Hahn - Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R1⁄2 - Anschlussteil Warmwasser - Anschlussteil Kaltwasser - Ablauftrichter - Sicherheitsventil 3 bar Ansprechdruck • Wolf Anschluss-Set für Unterputzinstallation bestehend aus: - Gaskugelhahn mit thermischer Sicherung - Eckwartungshahn mit KFE-Hahn - Eckwartungshahn mit KFE-Hahn und mit Anschluss für Sicherheitsventil R1⁄2 - Anschlussteil Warmwasser - Anschlussteil Kaltwasser - Sicherheitsventil 3 bar Ansprechdruck - Ablauftrichter Allgemeine Produktbeschreibung Wolf ComfortLine CGU-2(K) Im September 2015 hat die EU die Ökodesign-Richtlinie erlassen und beschlossen, sich von Heizwerttechnik zu verabschieden. So dürfen Sie in Neubauten nur noch hochwertige und energieeffiziente Brennwerttechnologie installieren. Ähnlich wie Glühbirnen werden Gas-Heizwertgeräte mit konventioneller Niedertemperaturtechnik nach und nach aus dem Umlauf gezogen. Aber was tun, wenn Sie ein Heizwertgerät in einem Mehrfamilienhaus oder in einer Etagenwohnung tauschen möchten? Wolf bietet Ihnen für diesen Fall die Heizwert-Kombitherme CGU-2K, ein Niedertemperaturgerät. Sie erfüllt die aktuellen ErP-Anforderungen und ist die Alternative, wenn eine Sanierung z.B. aus baulichen Gründen zu kostenintensiv bzw. schwer möglich ist. Die Produktmerkmale auf einen Blick: • Gasheizwert-Therme für raumluftabhängigen Betrieb • Serienmäßig mit Ausdehnungsgefäß 10l, modulierender Hocheffizienzpumpe (EEI < 0,20) und 3-Wege-Ventil • Wolf Low-NOx - Unit mit Hydro Tec - System ausgelegt für niedrigste Emissionen (NOx-Klasse 6) • Wartungsfreundlicher Aufbau, leichte interne Zugänglichkeit • Extrem geringer Stromverbrauch dank neuester Pumpengeneration • Bewährte Sensorik aus anderen Wolf Geräten (z.B. Durchflusssensor in Kombiversionen) • eBus-fähige Regelung für Anschluss von digitalem Wolf-Regelungszubehör • Sehr leise dank optimaler Wasserführung in der neuesten Version zur Minimierung von Strömungsgeräuschen • Komfortabler Warmwasser-Schnellstart, bei CGU-2K-18/24 mit hochwertigem Edelstahl-Plattenwärmetauscher • Hohe Ersatzteilgleichheit mit anderen Wolf Produkten • Anschlusskompatibel untereinander und zur CGB-2(K) • flexibles Gas-Schiebestück beiliegend Anschlussgarantie: Ihre Therme hat eine 2-jährige Herstellergarantie. Damit unterstreicht der Hersteller seine hohe Produktqualität und Zuverlässigkeit. Aber was ist nach Ablauf der Herstellergarantie? Wir helfen Ihnen weiter. Viele unserer Kunden wollen bei einem Ausfall der Therme nicht alleine da stehen und die teilweise hohen Reparaturkosten nicht selbst tragen. Aus diesem Grund empfehlen wir Ihnen unsere spezielle Anschlussgarantie für Ihre Therme. Sie gilt im Anschluss an die 2-jährige Herstellergarantie und bietet Ihnen insgesamt 5 Jahre Schutz.
Wolf CGU-2K-18 – Erdgas E, Niedertemperaturheizung & Warmwasser Einsatzbereich: Raumheizung mit Niedertemperaturbetrieb Integrierte Warmwasserbereitung über Edelstahl-Plattenwärmetauscher Gleitend abgesenkter Betrieb bis auf Raumtemperatur möglich Werkseitig für Erdgas E eingestellt, Umbau auf Flüssiggas möglich Geprüft nach EG-Richtlinien, DIN EN 15503-1, DIN EN 15502-2-2 Nur für Anschluss an bestehende Mehrfach-Abgasanlagen (Naturzug) Strömungssicherung vorhanden Leistung & Effizienz: Raumheizung: Energieeffizienzklasse C, saisonale Raumheizungs-Energieeffizienz 78 % Warmwasser: Energieeffizienzklasse A Leistungsbereich: 8,0 – 18 kW Belastungsbereich: 8,8 – 20,2 kW Vorlauftemperatur max.: 90 °C Warmwasserdurchfluss: 2,7 – 6,0 L/min Maximale Warmwassertemperatur: 80 °C (voreingestellt 65 °C) Technische Ausstattung: Gasfeuerungsautomat mit elek...
Allgemeine Beschreibung Die Wolf Gasheizwert-Kombitherme CGU-2K-18 ist eine leistungsstarke und kompakte Lösung für Niedertemperaturheizung und Warmwasserbereitung. Sie verfügt über einen integrierten Edelstahl-Plattenwärmetauscher und eine Hocheffizienzpumpe, die für hohe Energieeffizienz und niedrige Emissionen sorgt. Die Therme ist raumluftabhängig und eignet sich ideal für den Einsatz in bestehenden Gebäuden mit gemeinsamer Abgasanlage. Technische daten Energieeffizienzklasse Raumheizung: C Energieeffizienzklasse Warmwasser: A Jahreszeitbedingte Raumheizungs-Energieeffizienz: 78 % Leistungsbereich: 8,0 - 18 kW Belastungsbereich: 8,8 – 20,2 kW Abgastemperatur: 80° / 123° C Vorlauftemperatur max.: 90° C Gesamtüberdruck Heizung max.: 3,0 bar Maximale Auslauftemperatur: 80° C Warmwasserdurchflussmenge: 2,7 - 6,0 L/min Ausdehnungsgefäß Nenninhalt: 10 L Restförderhöhe für Hocheffizienzpumpe: 770 l/h Elektrische Leistungsaufnahme: 58 W Standby: 5 W Schallleistungspegel in Innenräumen: 40 dB(A) Schutzart: IPX4D Abmessungen (BxHxT): 440 x 855 x 393 mm Transportgewicht (leer): 38 kg Gasanschlussdruck: Erdgas E/LL: 20 mbar, Flüssiggas P: 50 mbar Elektroanschluss: 230 V / 50 Hz CE-Identnummer: CE-0085BS0516 Kompatibilität und Zubehör Kompatible Anschlüsse für Vorgängerversionen und marktübliche Altgeräte Umfangreiches Zubehör für flexiblen Anschluss Umrüstset für Flüssiggas P liegt lose bei (bei Flüssiggasvarianten) Installation Einfache Montage und Bedienung, anschlussfertig verrohrt und verkabelt Kompakte Bauweise ohne seitliche Serviceabstände Anwendung Geeignet für Niedertemperaturheizung und Warmwasserbereitung Ideal für den Anschluss in bestehenden Gebäuden mit gemeinsamer Abgasanlage Weitere Informationen Hinweis: Gemäß der Richtlinie 2009/125/EG (Ökodesignrichtlinie) gilt seit 26.09.2015, dass dieser Heizkessel mit Naturzug ausschließlich in bestehenden Gebäuden an eine von mehreren Wohnungen belegte Abgasanlage angeschlossen werden darf.
WOLF Gasheizwert-Therme CGU-2K-18/20 mit HE-Pumpe Erdgas E Die WOLF Gasheizwert-Kombitherme CGU-2K-18 und CGU-2K-24 bietet eine zuverlässige und kompakte Lösung für die Niedertemperaturheizung und Warmwasserbereitung. Dank modernster Technologie sorgt sie für hohe Effizienz und niedrige Emissionen. Raumluftabhängige Gas-Heizwert-Kombitherme mit integriertem Edelstahl-Plattenwärmetauscher Elektronische Zündung und Ionisationsflammenüberwachung für hohe Sicherheit Wassergekühlter, atmosphärischer Brenner für effiziente Verbrennung WOLF Low-NOx-Unit mit Hydro Tec-System für minimale Emissionen (NOx-Klasse 6) eBus-fähige Regelung für den Anschluss an digitales WOLF-Regelungszubehör Modulierende Leistungsregelung im Heiz- und Warmwasserbetrieb Serienmäßig mit Hocheffizienzpumpe, 3-Wege-Umschaltventil, Ausdehnungsgefäß (10 l) und Durchflusssensor Elektronische Leistungsanpassung ohne Einstellung am Gaskombiventil Hoher Wirkungsgrad für maximale Energieausnutzung Kompakte Bauweise ohne seitliche Serviceabstände – ideal für beengte Räume Einfache Montage und Bedienung, anschlussfertig verrohrt und verkabelt Kompatible Anschlüsse für Vorgängermodelle und marktübliche Altgeräte Leiser Betrieb und moderne Optik Perfekt für den Anschluss in bestehenden Gebäuden mit gemeinsamer Abgasanlage. Die WOLF CGU-2K-18 und CGU-2K-24 überzeugen mit hoher Effizienz, einfacher Installation und zuverlässiger Leistung. Technische Daten: CGU-2K-18 CGU-2K-24 Höhe (mm) 855.0 Tiefe (mm) 393.0 Werkstoffgüte Sonstige Breite (mm) 440.0 Anschluss Vorlauf Außengewinde Gas zylindrisch (BSPP) Nenninnendurchmesser kaltes Trinkwasser 3/4 Zoll (20) Geschlossene Ausführung Nein Versorgungsspannung (V) 230.0 Energieeffizienz Warmwasser (%) 67.0 81.0 Zapfprofil M XL Nenninnendurchmesser Warmwasseranschluss 3/4 Zoll (20) Anschluss kaltes Trinkwasser Außengewinde (metrisch) Anschluss Warmwasser Außengewinde (metrisch) Max. zulässiger Betriebsdruck (bar) 3.0 Eingebautes Überdruckventil Ja Anschluss Rücklauf Außengewinde Gas zylindrisch (BSPP) Energieeffizienzklasse Raumheizung C Energieeffizienzklasse Warmwasser A Zusätzlicher Stromverbrauch bei Vollast (Elmax) (kW) 0.013 Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4) (kW) 18.0 24.0 Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4) (%) 81.0 81.2 Zusätzlicher Stromverbrauch im Standby-Modus (Psb) (kW) 0.005 Material Wärmetauscher Kupfer Nennlast unterer Wert (kW) 8.8 12.0 Nennlast oberer Wert (kW) 20.2 26.5 Min. Arbeitsdruck (bar) 1.0 Max. Gasvordruck (mbar) 25.0 Eingebauter witterungsanhängiger Regler Nein Eingebautes Ausdehnungsgefäß Ja Nennleistung 80-60 °C (kW) 18.0 24.0 Max. Zulauftemperatur (Arbeitstemperatur) (°C) 90.0 CGU-2K-18 CGU-2K-24 Eingebauter Füll-/ Zapfhahn Nein Anschluss Kraftstoff Außengewinde Gas konisch (BSPT) Anschluss Rauchgasabfuhr Muffe Min. Gasvordruck (mbar) 18.0 Für Erdgas geeignet Ja Nenndurchmesser Kanal Rauchgasabfuhr (mm) 110.0 130.0 Brennerregulierung hoch/niedrig Nein Brennerregulierung modulierend Nein Eingebauter Manometer Ja Wirkungsgrad (%/100%) 1.0 Betrieb als offene (Luftzufuhr) Ausführung möglich Ja Geeignet für Propan Ja Geeignet für Butan Nein Für Methan geeignet Nein Umbauset erforderlich Ja SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen (%) 78.0 79.0 Standby-Wärmeverlust (kW) 0.144 0.19 Min. Rücklauftemperatur (°C) 37.0 Wasserseitiger Widerstand bei dT 20 °C (kPa) 250.0 Nenninnendurchmesser Zufuhr 3/4 Zoll (20) Nenninnendurchmesser Rücklauf 3/4 Zoll (20) Nenninnendurchmesser Kraftstoff 1/2 Zoll (15) Nennleistung Trinkwasser (kW) 18.0 24.0 Nennleistung oberer Wert Trinkwasser (kW) 18.0 24.0 Nennleistung unterer Wert Trinkwasser (kW) 8.0 10.9 Zapfschwelle (l/min) 2.0 Warmwasserzapfmenge bei 60 °C (l/min) 5.2 6.9 Zündflamme Nein Zweiter Rücklaufanschluss Nein Eingebaute Einlasskombination Nein Mit eingebautem Economizer Nein Hinweis: Gemäß der Richtline 2009/125/EG (Ökodesignrichtlinie) gilt seit 26.09.2015 Dieser Heizkessel mit Naturzug ist für den Anschluss ausschließlich in bestehenden Gebäuden an eine von mehreren Wohnungen belegte Abgasanlage bestimmt, die die Verbrennungsrückstände aus dem Aufstellraum ins Freie ableitet. Er bezieht die Verbrennungsluft unmittelbar aus dem Aufstellraum und ist mit einer Strömungssicherung ausgestattet. Wegen geringer Effizienz ist jeder andere Einsatz dieses Heizkessels zu vermeiden - er würde zu einem höheren Energieverbrauch und höheren Betriebskosten führen.
