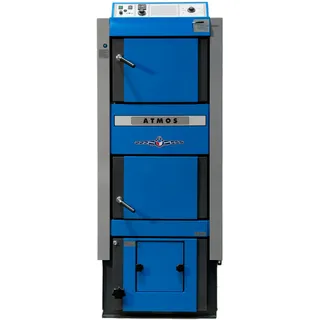

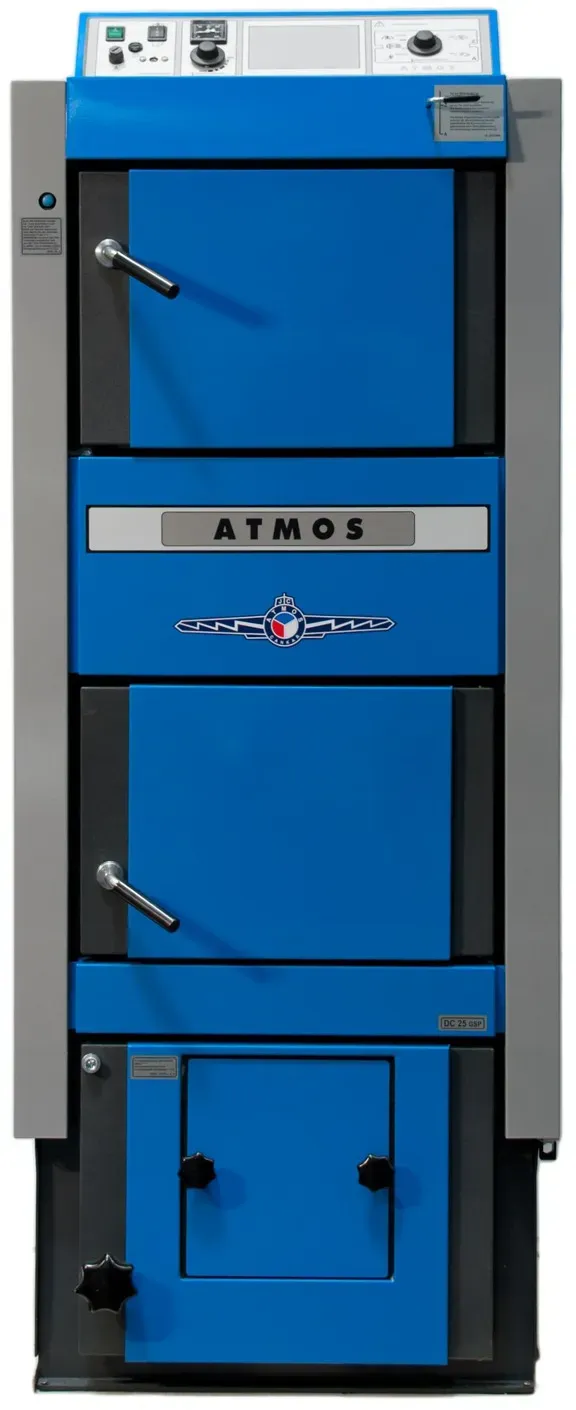

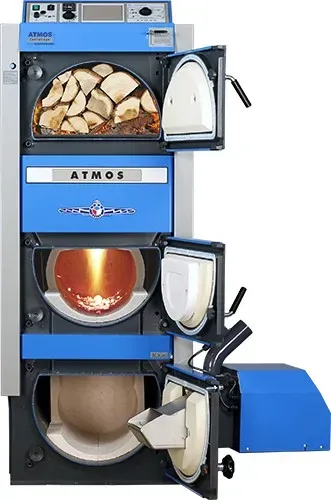

Atmos Kombikessel für Holz und Pellet DC25GSP, mit Pelletbrenner A25GSP Lieferumfang: • Atmos Kombikessel Holz/Pellet DC25GSP - Kombikessel aus hochwertigem 6 und 8 mm Kesselstahl - Pelletbrenner A25GSP - Integrierter Sicherheitswärmetauscher 1/2" für thermische Ablaufsicherung - Inklusive PM-Set für automatische Umschaltung von Holz auf Pellet - Ohne Förderschnecke Allgemeine Produktbeschreibung Atmos Kombikessel GSP Die GSP-Serie von Atmos kombiniert effizientes Pelletheizen mit kostengünstigem Holzheizen auf minimalem Raum. Sie eignet sich besonders für Standorte mit begrenztem Platzangebot und bietet eine praktische Lösung für Nutzer, die keinen separaten Kessel für jede Heizart installieren können. Das platzsparende Silo ist eine funktionale und optisch ansprechende Ergänzung für Heizsysteme in engen Räumlichkeiten. Zusätzlich stehen vier Türanschlagsvarianten zur Verfügung, um auch bei beengten Platzverhältnissen eine optimale Installation zu gewährleisten. Effizienter Brenntechnologie und moderne Steuerung Die Kombikessel der GSP-Serie verbinden den bewährten Aufbau der GSE-Serie mit einer leistungsfähigen Brennkammer, ausgestattet mit einem A25GSP- oder A45GSP-Brenner. Diese Brenner können optional mit einer pneumatischen Brennerschalenreinigung ausgestattet werden, um die Wartung zu erleichtern. Im Mittelpunkt stehen die Modelle DC25GSP und DC30GSP, die für 58 cm lange Holzscheite ausgelegt sind, während der neue DC40GSP sogar 78 cm lange Scheite aufnehmen kann. Der kleinere DC18GSP ist für 38 cm lange Scheite konzipiert. Die GSP-Serie erfüllt problemlos die Anforderungen der BImSchV Stufe 2 und bietet eine automatische Umschaltung auf den Pelletbetrieb, sobald das Holz vollständig verbrannt ist. Dies ermöglicht eine kontinuierliche Energieversorgung durch die Überwachung des Pufferspeichers. Für eine moderne Steuerung im Pelletbetrieb eignet sich der JBR1 WiFi-Systemregler, der den Kesselbetrieb auch aus der Ferne per Smartphone überwachen und steuern kann. Alternativ sorgt das mitgelieferte PM-Set für ein effizientes Puffermanagement. • GSP-Kombikessel basieren auf GSE-Aufbau mit effizienter Brennkammer • A25GSP- oder A45GSP-Brenner, optional mit pneumatischer Reinigung • Erfüllt BImSchV Stufe 2, automatische Umschaltung auf Pelletbetrieb nach Holzverbrennung • JBR1 WiFi-Systemregler zur Fernsteuerung per Smartphone • PM-Set für effizientes Puffermanagement Produkteigenschaften Der kompakte Heizkessel kombiniert Holz- und Pelletbetrieb und benötigt nur eine geringe Stellfläche. Nach dem vollständigen Abbrand des Holzes erfolgt eine automatische Umschaltung auf den Pelletbetrieb. Der Kessel verfügt über einen einzigen Rauchrohrabgang für den Anschluss an den Schornstein. Die große Fülltür im Holzvergaserbereich misst 450 x 260 mm und ermöglicht ein komfortables Befüllen des Kombikessels. Die V-förmige Geometrie des Füllraums sorgt für ein optimales Abbrandverhalten und vermeidet Hohlbrand. Gefertigt aus hochwertigem 6 und 8 mm Kesselstahl, ist der Kombikessel zudem mit einem integrierten Sicherheitswärmetauscher 1/2" für die thermische Ablaufsicherung ausgestattet. • Kompakter Heizkessel in der Kombination Holz & Pellet • Geringe Stellfläche erforderlich • Automatisches Umschalten nach Abbrand des Holzes in den Pelletbetrieb • Nur 1 Rauchrohrabgang zum Anschluss an den Schornstein • Große Fülltür 450 x 260 mm im Holzvergaserbereich • Optimales Abbrandverhalten durch V-förmige Füllraumgeometrie und Vermeidung von Hohlbrand • Kombikessel aus hochwertigem 6 und 8 mm Kesselstahl • Integrierter Sicherheitswärmetauscher 1/2" für thermische Ablaufsicherung

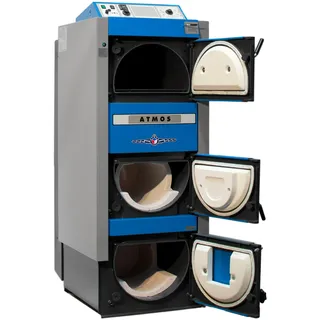

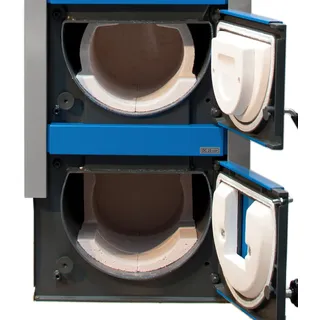

Die ATMOS GSP Kombikessel Die ATMOS GSP Kombikessel vereinen eine sparsame Holzheizung mit einer automatischen Pelletheizung. Im Fokus dieser Serie steht dabei – neben Effizienz und Komfort – vor allem die Platzersparnis, da beide Kesseleinheiten übereinander angeordnet sind. – variabel in der Brennstoffwahl – mit automatischer Umschaltung – mit 5.500 € Bafa förderfähig ATMOS GSP Kombikessel für Holz und Pellet Wer mit Holz preiswert heizen will, aber auch auf den Komfort einer automatischen Heizung nicht verzichten möchte, dem bieten wir mit unseren GSP Kombikessel, dazu die passende Möglichkeit. Ein großer Vorteil der ATMOS GSP Kombikessel gegenüber anderen Produkten ist der, dass die Brennkammern übereinander angeordnet sind und der Kessel dadurch nur wenig Stellplatz benötigt. Durch diese Platzersparnis sind die GSP Kessel sehr gefragt und haben sich seit der Marteinführung 2012 stark etabliert. Die GSP Serie umfasst die Kesseltypen DC25GSP und DC30GSP. Beide Kessel sind jeweils mit dem A25GSP Pelletbrenner ausgestattet und werden auf Grund ihres hohen Wirkungsgrades von über 90% und ihrer geringen Abgaswerte staatlich bezuschusst. Aktuell beträgt der Fördersatz 5.500€ (Stand 1/2017)- nähere Information erhalten Sie unter www.bafa.de und auf unserer Übersichtsseite zur Förderung zur Bafa Übersicht. Zum Aufbau: Die Basis für den Holzteil sind der DC25GSE und DC30GSE Holzvergaser. Hinter der oberen Tür befindet sich der Füllraum des Holzvergaserteils. Dieser ist (wie auch beim GSE Holzvergaser) sehr groß dimensioniert. Beide Kessel haben ein Füllvolumen von 120 dm3 und fassen Holzscheite mit bis zu 58cm Länge. Das schafft Komfort beim Holzheizen, da bei dem Befüllvorgang eine große Menge mit einmal aufgelegt werden kann. Hinter der mittleren Tür befindet sich die Brennkammer des Holzvergasers. Diese besteht aus keramischen Brennschalen, welche dem Kessel eine Langlebigkeit und hervorragenden Verbrennungswerte sichern. Wenn sich nach Jahren der Verscheiß der Keramikteile eingestellt hat und ein Austausch erforderlich ist, kann jedes einzelne Keramikteil preiswert und unkompliziert gewechselt werden. Hinter der unteren Tür befindet sich die Brennkammer des Pelletbrenners. Falls es vom Anlagenbetreiber gewünscht ist, startet dieser automatisch, wenn sich der Pufferspeicher abgekühlt hat. In Verbindung mit unserer JBR Wifi Regelung kann dieser Vorgang sogar per Telefon, Tablet oder PC aus der Ferne gesteuert werden. Ausgestattet mit Dual-Belimo Der ATMOS GSP Kombikessel hat (wie auch der GSPL und KC SPL Kombikessel) einen Belimostellantrieb der 2 Funktionen erfüllt. Zum einen fährt er die Luftzufuhr im Stückgutbetrieb auf eine reduzierte Stellung, wenn eine definierte Abgastemperatur erreicht wird. Damit wird der hohe Wirkungsgrad des Kessels sichergestellt. Bei der anderen Funktion schließt der Belimo zu 100% die selbe Luftklappe, wenn der Kessel im Pelletbetrieb ist. Dadurch gibt es keine verfälschten Abgaswerte und der Kessel kann ohne Umbaumaßnahmen eingestellt und gemessen werden. Pelletbrenner A25 GSP Der neue Atmos GSP Pelletbrenner hat im Unterschied zum normalen A25 Brenner einen Belimo – Stellmotor, welcher den Luftkanal zu 100% schließt, wenn der GSP Kessel im Holzbetrieb ist. Dadurch wird eine Luftzirkulation durch den Pelletbrenner vermieden, sodass der Kessel sofort im Holzbetrieb gemessen und eingestellt werden kann. Eine automatische Umschaltung nach Abbrand des Holzes in den Pelletbetrieb ist daher uneingeschränkt möglich. Maße der ATMOS GSP Kombikessel Maße DC25GSP DC30GSP A 1765 1765 B 1030 1030 C 680 680 D 1445 1445 E 150/152 150/152 F 430 430 G 204 204 H 1503 1503 CH 256 256 I 87 87 J 1 1/2′′ 1 1/2′′ Anschlüße Nr. Bauteil Nr. Bauteil 1. Anschluss für thermische Ablaufsicherung 24. Betriebsartenschalter 2. Anschluss für thermische Ablaufsicherung 25. Thermometer 3. oberer Reinigungsdeckel 26. Kesselthermostat 4. Kabeleinführung 27. Schacht für Regelungseinbau 5. Rauchrohranschluss 28. Rauchgasthermostat 6. Saugzuggebläse 29. Gestänge für Anheizklappe 7. mittlere Reinigungsdeckel 30. obere Türsibrale 8. unterer Reinigungsdeckel 31. Türdichtung 9. Kessel – Entleerung 32. Türdichtung 10. Kessel – Rücklauf 33. keramischer Halbmond 11. Fühlerstecker mit Kabel für Brenner 34. untere Türsibrale 12. Brennerstecker 35. große Türdichtung 13. Reservestecker 36. Pelletbrennkammer linke Seite 14. Belimo Dualstellantrieb 37. hintere Front Pelletbrennkammer 15. Frischluftklappe 38. Pelletbrennkammer rechte Seite 16. Typenschild mit Seriennummer 39. Brennkammer linke Seite 17. Anschluss Ladepumpe 40. Brennkammer rechte Seite 18. Anschluss Stromzufuhr 230V 41. Brennkammer hintere Front 19. Kabeleinführung 42. Verriegelungstaster 20. Kessel – Vorlauf 43. STB Sicherheitsthermostat 21. Anschluss Feuerzugsregler 44. Gestänge für Anheizklappe 22. Hauptschalter 45. Hebel für Anheizklappe 23. Hauptsicherung Technische Daten GSP Kombikessel AT...
Allgemeine Beschreibung Die ATMOS GSP Kombikessel vereinen eine effiziente Holzheizung mit einer automatischen Pelletheizung. Diese Kombination bietet nicht nur Komfort, sondern auch Platzersparnis, da die beiden Kesseleinheiten übereinander angeordnet sind. Die GSP Serie umfasst die Kesseltypen DC25GSP und DC30GSP, die jeweils mit dem A25GSP Pelletbrenner ausgestattet sind. Beide Kessel zeichnen sich durch einen hohen Wirkungsgrad von über 90% und geringe Abgaswerte aus, was staatliche Zuschüsse von bis zu 5.500 € ermöglicht. Technische daten Leistung – Holz: DC25GSP: 25 kW, DC30GSP: 29,8 kW Leistung – Pellet: 6-20 kW Heizfläche: 4,1 m2 Brennstoffschacht Inhalt: 125 dm3 Füllraum Abmessungen: 450 x 260 mm Vorgeschriebener Schornsteinzug: DC25GSP: 18 Pa, DC30GSP: 20 Pa Max. Arbeitsdruck Wasser: 250 kPa Kesselgewicht: DC25GSP: 659 kg, DC30GSP: 656 kg Abzugsrohrstutzen Durchmesser: 150/152 mm Elektroteile Schutzart: IP 20 Elektrische Leistungsaufnahme – bei Pellet – Start: 572 W
