Highsider Typ 4, LED Scheinwerfereinsatz 7 Zoll

Post/DHL, UPS

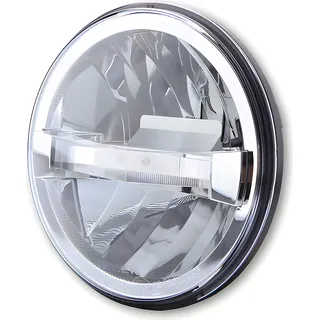

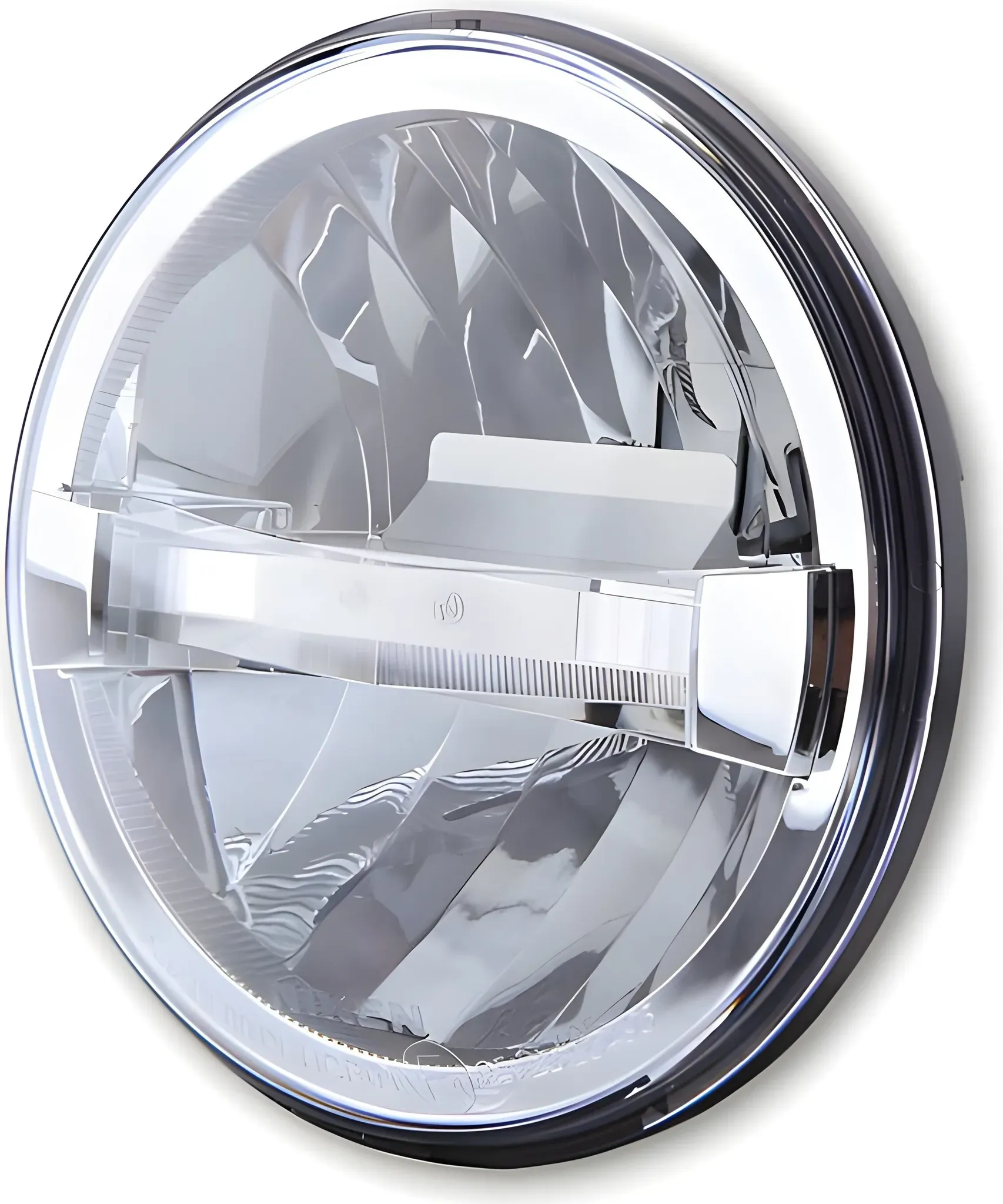

Dieser runde, verchromte Reflektor mit klarem Glas verfügt über eine Fern-, Abblend-, Stand- und Tagfahrlicht-Funktion. Dabei sind Tagfahr- und Positionslicht in einer mittigen Leiste verbaut, sodass optisch ein sehr schönes Lichtbild entsteht - das Abblendlicht leuchtet oberhalb der Leiste, das Fernlicht entsprechend unterhalb. Der Reflektor strahlt einen asymmetrischen - nur für den Rechtsverkehr zugelassenen - Lichtstrom aus, E-geprüft. HIGHSIDER Highlights – gebe deinem Bike deinen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER-Scheinwerfer-Serien macht dein Bike auf jeden Fall zu einem Highlight! Abmessungen Durchmesser A = 177 mm Durchmesser GA = 168 mm Durchmesser I = 160 mm T = 61 mm R = 10 mm Anschlüsse Schwarzes Kabel = Masse (-) Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W Schwarzes Kabel = Masse (-) Tagfahrlicht Schwarzes Kabel = Masse (-) Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W Lieferumfang 1 Stück Scheinwerfereinsatz 226-018, E-geprüft Optional verfügbar Komplette HIGHSIDER-Scheinwerfer mit diesem Reflektor 7 Zoll LED-Scheinwerfer RENO TYP 4, chrom, 223-152 7 Zoll Scheinwerfer HD-STYLE, chrom, 223-154 7 Zoll Scheinwerfer BRITISH-STYLE, chrom, 223-156 Hinweis 1 Einsatz asymmetrisch, nur für Rechtsverkehr zugelassen. Der beiliegende 3-polige Standardstecker muss nach Reflektoreinbau vom Kunden montiert werden. Ansicht auf Steckkontakte: Fernlicht (gelb) = rechts Abblendlicht (blau) = oben Masse (schwarz) = links Hinweis 2 Das Tagfahrlicht kann auch an Fahrzeugen ohne Lichtschalter genutzt werden. Dazu werden z. B. folgende Komponenten benötigt: Schalter Nr. 240-044 HIGHSIDER DRL CONTROL- BOX CB1: 208-108 (schaltet zwischen Abblendlicht und Tagfahrlicht)
