Purmo Plan Ventil-Compact Flachheizkörper F0A220600601130Anschlüsse 4x G 1/2ISO 228seitlich2x G 1/2ISO 228untenAbstand 50 mmAnschlusslage Ventilgarnitur rechtsVorlauf innenRücklauf außenBautiefe 104 mmBefestigung ohne Laschen mit FZ-HalterungenHeizkörper fertig montiert ohne Zierabdeckung und SeitenverkleidungenVentileinsatz 1/2" sowie Blind- und Entlüftungsstopfen werkseitig montiertbei Bauhöhe 200 Befestigungen nicht im Lieferumfang enthaltenbis Baulänge 1600 mm 2 Befestigungen enthaltenab Baulänge 1800 mm mit 3 Befestigungen komplett mit Schrauben und DübelnBlechqualität FeP0 1 nach EN 10130Blechnenndicke gem. Anforderung der DIN EN 442-1Front mit komplett glatter SeiteBetriebsdruck 10 barPrüfdruck 13 barBeschichtung nach DIN 55900KTL-GrundierungDeckschicht aus EpoxydharzpulverFarbton RAL 9016 Verkehrsweißalle anderen RAL-Farben auf AnfrageVerpackung mit längsseitigen Kantenschutzstreifen aus Pappe sowie Schutzecken und Schrumpffolie
Purmo Flachheizkörper, Plan Ventil Compact, Typ 22, 600 x 600 mm (H x L), Kaltgewalztes Stahlblech Lieferumfang / je nach Auswahl: • Purmo Flachheizkörper, Plan Ventil Compact, Typ 22, 600 x 600 mm (H x L) - Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen) - Ventileinsatz 1/2", werkseitig montiert - Blind- und Entlüftungsstopfen werkseitig montiert - Befestigungen bis Baulänge 1600 mm: 2 Befestigungen - Befestigungen ab Baulänge 1800 mm: 3 Befestigungen - Schrauben und Dübel für die Montage Hinweis: Bei Bauhöhe 200 mm sind keine Befestigungen im Lieferumfang enthalten. • Auswahl Anschlusszubehör: a.) HD24 Heizkörperverschraubung Eckform: - Hahnblock für 1/2" IG Heizkörperanschluss, Zweirohr, absperrbar b.) HD24 Heizkörperverschraubung Durchgangsform: - Hahnblock für 1/2" IG Heizkörperanschluss, Zweirohr, absperrbar • Auswahl Thermostatkopf: a.) HD24 Thermostatkopf Basic, weiss, M30 x 1,5 mit Nullstellung und Sperrstift - Hahnblock für Heizkörper, Zweirohr, Eckform, absperrbar, 3/4" x 1/2" b.) Danfoss Thermostatkopf React RA Click flüssigkeitgefüllt, EF, Frostschutz - Thermostatkopf React RA Click flüssigkeitgefüllt, eingebauter Fühler, Frostschutz c.) Oventrop Thermostatkopf Uni LH weiss - Thermostatventil M30x1,5 Uni LH weiß d.) Heimeier Thermostatkopf K - Thermostatkopf K M30x1,5 Erhältliche Heizkörper Typen / Stärken: 1) Thermostatkopf optional wählbar • Typ 11, Heizkörperdicke (Tiefe): 60 mm • Typ 21S, Heizkörperdicke (Tiefe): 70 mm • Typ 22, Heizkörperdicke (Tiefe): 102 mm • Typ 33, Heizkörperdicke (Tiefe): 152 mm • Typ 44, Heizkörperdicke (Tiefe): 202 mm Verfügbare Heizkörper Längen in mm: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 Erhältliche Heizkörper Bauhöhen (BH) in mm: • BH 300 mm • BH 400 mm • BH 500 mm • BH 550 mm • BH 600 mm • BH 900 mm • BH 950 mm Allgemeine Produktbeschreibung Purmo Plattenheizkörper Plan Ventil Compact Die Purmo Plan Ventil Compact Serie vereint modernes Design mit hoher Funktionalität und ist die ideale Wahl für eine effiziente und ästhetische Beheizung von Wohn- und Arbeitsräumen. Mit ihrer flachen, glatten Front und der integrierten Ventilgarnitur bietet sie eine elegante und platzsparende Lösung. Zeitloses Design und hochwertige Verarbeitung Die Plan Ventil Compact Heizkörper zeichnen sich durch ihre flache, glatte Front aus, die ihnen ein modernes und stilvolles Erscheinungsbild verleiht. Gefertigt aus robustem, kaltgewalztem Stahlblech und mit einer langlebigen Pulverbeschichtung in Weiß (RAL 9016) versehen, überzeugen sie durch ihre hohe Qualität und Widerstandsfähigkeit. Dank der integrierten Ventilgarnitur und des werkseitig voreingestellten Ventileinsatzes ermöglicht die Serie eine einfache und attraktive Installation. Die Ventile sind für den 2-Rohr-Betrieb ausgelegt und bieten eine präzise Regelung sowie eine gleichmäßige Wärmeverteilung. Die Serie ist in Bauhöhen von 300 bis 900 mm und Baulängen von 400 bis 3000 mm erhältlich, wodurch sie sich flexibel an unterschiedliche Raumgrößen und Anforderungen anpassen lässt. Sie eignet sich ideal für geschlossene, warmwasserbasierte Heizsysteme und ist auch für Modernisierungsprojekte geeignet. Mit einer maximalen Betriebstemperatur von 110 °C und einem Betriebsdruck von bis zu 10 bar erfüllt die Plan Ventil Compact Serie höchste Anforderungen an Leistung und Sicherheit. Die Heizkörper sind nach EN 442 zertifiziert und bieten eine langlebige und effiziente Heizlösung für moderne Wohn- und Arbeitsräume. • Moderne Heizkörperserie mit flacher, glatter Front für ein stilvolles Design • Gefertigt aus robustem, kaltgewalztem Stahlblech mit langlebiger Pulverbeschichtung in Weiß (RAL 9016) • Integrierte Ventilgarnitur mit werkseitig voreingestelltem Ventileinsatz für einfache Installation • Ventile für den 2-Rohr-Betrieb ausgelegt, präzise Regelung und gleichmäßige Wärmeverteilung • Erhältlich in Bauhöhen von 300 bis 900 mm und Baulängen von 400 bis 3000 mm • Ideal für geschlossene, warmwasserbasierte Heizsysteme und Modernisierungsprojekte • Maximale Betriebstemperatur: 110 °C, Betriebsdruck: bis 10 bar • Nach EN 442 zertifiziert, langlebig und leistungsstark Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung und vorhersehbarer Fehlanwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
Purmo Plan Ventil-Compact Flachheizkörper F0A220600601130Anschlüsse 4x G 1/2ISO 228seitlich2x G 1/2ISO 228untenAbstand 50 mmAnschlusslage Ventilgarnitur rechtsVorlauf innenRücklauf außenBautiefe 104 mmBefestigung ohne Laschen mit FZ-HalterungenHeizkörper fertig montiert ohne Zierabdeckung und SeitenverkleidungenVentileinsatz 1/2" sowie Blind- und Entlüftungsstopfen werkseitig montiertbei Bauhöhe 200 Befestigungen nicht im Lieferumfang enthaltenbis Baulänge 1600 mm 2 Befestigungen enthaltenab Baulänge 1800 mm mit 3 Befestigungen komplett mit Schrauben und DübelnBlechqualität FeP0 1 nach EN 10130Blechnenndicke gem. Anforderung der DIN EN 442-1Front mit komplett glatter SeiteBetriebsdruck 10 barPrüfdruck 13 barBeschichtung nach DIN 55900KTL-GrundierungDeckschicht aus EpoxydharzpulverFarbton RAL 9016 Verkehrsweißalle anderen RAL-Farben auf AnfrageVerpackung mit längsseitigen Kantenschutzstreifen aus Pappe sowie Schutzecken und Schrumpffolie

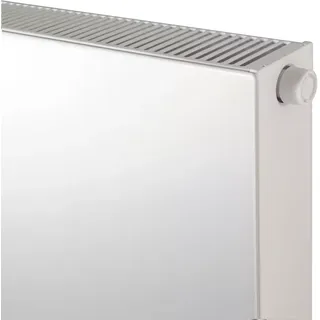

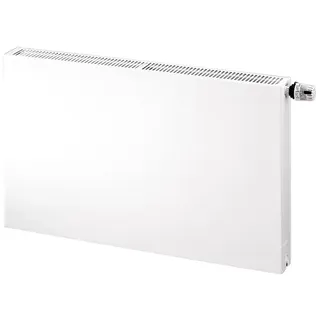

Plan Ventil Compact Flachheizkörper Der Plan Ventil Compact Flachheizkörper ist ein hochwertiger, epoxidharzpulver-beschichteter Heizkörper aus Stahlblech FE-PO 1 nach EN 10130 und EN 10131. Mit seiner glatten, planebenen Front eignet er sich ideal für Warmwasserheizungsanlagen nach DIN 4751. Produktmerkmale: Hochwertige Verarbeitung: Entfettet, phosphatiert, tauchgrundiert im KTL-Verfahren und pulverbeschichtet nach DIN 55900. Effiziente Wärmeleistung: Gemessen nach EN 442 und registriert bei WSP-CERT. Langlebigkeit: RAL-Gütezeichen und 10 Jahre Garantie. Integrierte Ventilgarnitur: Serienmäßig voreinstellbarer Ventileinsatz zum Anbau von Thermostatventilköpfen mit Anschluss M30x1,5 mm. Flexibilität: Ventilgarnitur für 2-Rohr-Betrieb, Anschlussmöglichkeit von unten mit verschiedenen Rohrtypen. Vielseitige Anschlüsse: 4 x G 1/2 Zoll seitlich möglich, mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen). Technische Details: Betriebsdruck: Max. 10 bar (Prüfdruck: 13 bar). Maximale Temperatur: 110°C. Anschlüsse: 2 x G 1/2 Zoll unten, 4 x G 1/2 Zoll seitlich möglich nach ISO 228. Farbe: Standard in RAL 9016 (Weiß). Montage: Einfache Installation: Befestigung ohne Laschen (außer Typ 11 mit 4 rückseitigen Laschen, ab BL 1800 mm 6 Laschen). Schnellmontageset: Mit Aushebesicherung und höhenverstellbarer Kunststoffauflage, inklusive Schrauben und Dübel. Zuverlässige Abdichtung: Selbstdichtende Blind- und Entlüftungsstopfen aus vernickeltem Messing. Wärmeleistung nach EN 442 (20 °C):55/45: 506 Watt75/65: 1006 Watt
Purmo Compact Ventilheizkörper Plan Typ 22 600x600mm Ventilposition rechts F0A220600601130 Purmo Plan Ventil Compact Plan-Ventilheizkörper Der Plan Ventil Compact ist ein klassischer Kompaktheizkörper mit flacher, glatter Front für geschlossene warmwasserbasierte Heizsysteme. Sein integrierter Ventilanschluss und sein flaches Profil ermöglichen eine attraktive und einfache Installation. Die Beschichtung ist standardmäßig weiß. Dank der integrierten Ventilgarnitur und dem besonders eleganten Anschluss von unten werden die Anschlussleitungen beim Ventil Compact geschickt verborgen. Optisch störende Rohrleitungen werden so auf ein Minimum reduziert. Purmo Plan Ventil Compact Plan-Ventilheizkörper Der Plan Ventil Compact ist ein klassischer Kompaktheizkörper mit flacher, glatter Front für geschlossene warmwasserbasierte Heizsysteme. Sein integrierter Ventilanschluss und sein flaches Profil ermöglichen eine attraktive und einfache Installation. Die Beschichtung ist standardmäßig weiß. Dank der integrierten Ventilgarnitur und dem besonders eleganten Anschluss von unten werden die Anschlussleitungen beim Ventil Compact geschickt verborgen. Optisch störende Rohrleitungen werden so auf ein Minimum reduziert. Planfronten: Ein Stück Moderne Der Purmo Compact ist in Millionen von Haushalten weltweit zu finden. Schöne flache Fronten sind ein echtes Markenzeichen von Purmo. Schließlich ist das Einfache oft das Beste. Nichts stört die ebenen Flächen. Wenn wir flach sagen, meinen wir auch flach. Keine Überlappung an den Rändern, keine Überlappung durch ein oberes Gitter. Natürlich gibt es subtile Unterschiede. So können Sie beispielsweise zwischen verschiedenen Anschlussvarianten, Typen und Größen wählen, um die für Sie technisch am besten geeignete Installationslösung zu erhalten. Wie auch immer Sie sich entscheiden: Sie erhalten Schönheit, ohne entscheidende Kompromisse bei der Leistung einzugehen: Alle Purmo Plan-Front-Heizkörper behalten ihre hohe Wärmeleistung bei. Staubfrei und hygienisch. Die glatte Frontplatte des Purmo-Heizkörpers reduziert die Staubablagerung und erleichtert die Reinigung. Es ist wichtig Sowohl bei privaten als auch bei öffentlichen Wohnungen. In Zeiten allgemeiner Allergien und Empfindlichkeiten, In Zeiten von Allergien und Empfindlichkeiten, unter denen immer mehr Menschen leiden, lohnt es sich, die Sauberkeit des Heizkörpers im Auge zu behalten Werkseitig eingestellter Ventileinsatz PR-S Purmo Ventilheizkörper werden seit 2011 mit werkseitig voreingestellten Ventileinsätzen entsprechend der jeweiligen Leistung ausgestattet. Grundlage ist eine Systemtemperatur 70/55/20°C bei 100 mbar Druckverlust. Die Ventile sind stirnseitig entsprechend der jeweiligen kV-Werte farbig markiert. Mit diesem Ventileinsatz kann der hydraulische Abgleich in 2-Rohr-Anlagen vorgenommmen werden. Die Temperaturspreizung des Heizkörpers wird somit verändert und die gute Regelcharakteristik des Thermostatventils sichergestellt. Der werkseitig montierte Ventileinsatz erfüllt bereits die Anforderungen der EnEV bzw. DIN 4701-10 hinsichtlich einer P-Abweichung von 1 K bzw. 2 K. Die Einstellung erfolgt mittels 13er Maul- oder Ringschlüssel. Anschluss Purmo Compact Flachheizkörper werden ab Werk für den 2-Rohr-Betrieb mit integrierter Ventilgarnitur geliefert. Der Ventileinsatz, der Entlüfter und die Kappe sind bei Plan Ventil Compact Heizkörpern werkseitig montiert oder werden bei 200 mm hohen Heizkörpern mitgeliefert. Purmo Compact Flachheizkörper haben unten 2 G 1/2 Zoll-Anschlüsse für den Anschluss der integrierten Thermostat-Ventilgarnitur und seitlich 4 G 1/2 Zoll-Anschlüsse, so dass der Anschluss auch nach den Möglichkeiten z.B. des Plan Compact / Ramo Compact erfolgen kann. Für den 2-Rohr-Betrieb werden Plan Ventil Compact und Ramo Ventil Compact Planheizkörper über absperrbare Heizkörperanschlussarmaturen, vorzugsweise Kugelhähne, angeschlossen. Für den 2-Rohr-Betrieb werden Plan Ventil Compact und Ramo Ventil Compact Planheizkörper über absperrbare Heizkörperanschlussarmaturen, vorzugsweise Kugelhähne, angeschlossen. Purmo Compact Flachheizkörper können selbstverständlich auch für den 1-Rohr-Betrieb verwendet werden. Zu diesem Zweck müssen sogenannte 1-Rohr-Anschlussgarnituren (abschließbar) montiert werden. Purmo Compact Flachheizkörper können selbstverständlich auch für den 1-Rohr-Betrieb verwendet werden. Zu diesem Zweck müssen sogenannte 1-Rohr-Anschlussgarnituren (abschließbar) montiert werden. Qualität und Ausführung Gute Materialien sind die Grundlage für ein gutes Produkt. Purmo-Heizkörper werden aus kaltgewalztem Stahlblech von höchster Qualität hergestellt. Hochwertige Materialien werden zahlreichen Behandlungen und Prozessen unterzogen, die die Purmo Produkte mit hoher thermischer Effizienz auszeichnen. 10 Jahre Herstellergarantie Purmo Heizkörper bieten Effizienz, Kontrolle und natürlich ein tolles Design. Die Auswahl der Materialien und Komponenten, die bei der Herstellung von Purmo-Heizkörpern verwendet werden, ist nie zufällig und zeichnet sich durch höchste Qualität aus. Die Heizkörper werden unter Bedingungen getestet, die weitaus extremer sind als die, die im Betrieb vorherrschen können. Deshalb zögert Purmo nicht, eine 10-jährige Qualitätsgarantie zu geben. Korrosionsschutzbeschichtung Kompakt- und Flachheizkörper werden alkalisch entfettet und eisenphosphatiert. Eine anschließende kathodische Tauchgrundierung bietet einen optimalen Korrosionsschutz für die Kühler. Vorbehandlung und Grundierung ermöglichen den Auftrag einer hochbelastbaren Deckschicht aus Epoxidharzpulver. Frontausführung: plan Typ: 22 Ventilposition: rechts Heizkörper Höhe (mm): 600 Heizkörper Länge (mm): 600 Heizkörper Tiefe (mm): 104 Wärmeleistung bei 75/65/20 °C (Norm): 1005,6 Farbe: weiss Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen) Ventileinsatz 1/2“ sowie Blind- und Entlüftungsstopfen werkseitig montiert Bis Baulänge 1600 mm mit 2 Befestigungen, ab Baulänge 1800 mm mit 3 Befestigungen Komplett mit Schrauben und Dübeln Bauhöhe 200: Befestigungen sind nicht im Lieferumfang enthalten Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen) Ventileinsatz 1/2“ sowie Blind- und Entlüftungsstopfen werkseitig montiert Bis Baulänge 1600 mm mit 2 Befestigungen, ab Baulänge 1800 mm mit 3 Befestigungen Komplett mit Schrauben und Dübeln Bauhöhe 200: Befestigungen sind nicht im Lieferumfang enthalten Ihr Plus mit Purmo Ventil Compact Hohe Verarbeitungsqualität - der Prozess der Dichtheitsprüfung erfolgt in mehreren Stufen Der zusätzliche Korrosionsschutz macht die Heizkörper sehr langlebig Benutzerkomfort und perfekt optimierte Wärme im Haus Leicht zu pflegen Mehrjährige Herstellergarantie 100% recycelbar
