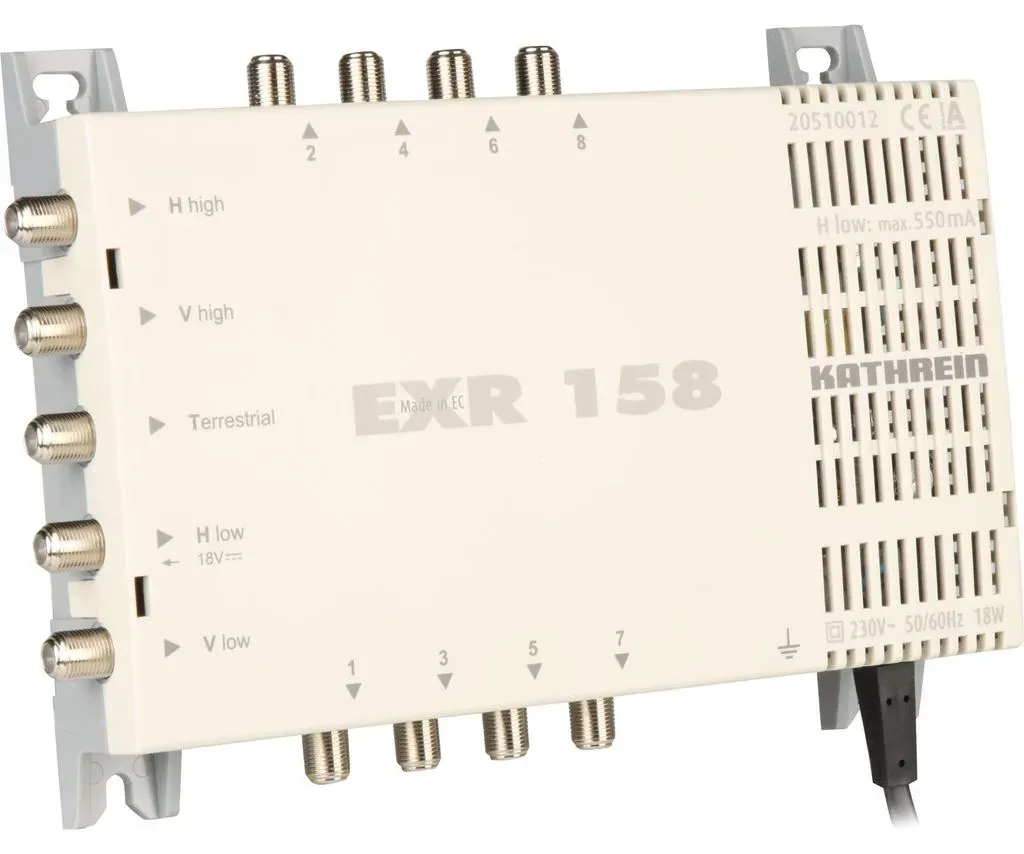

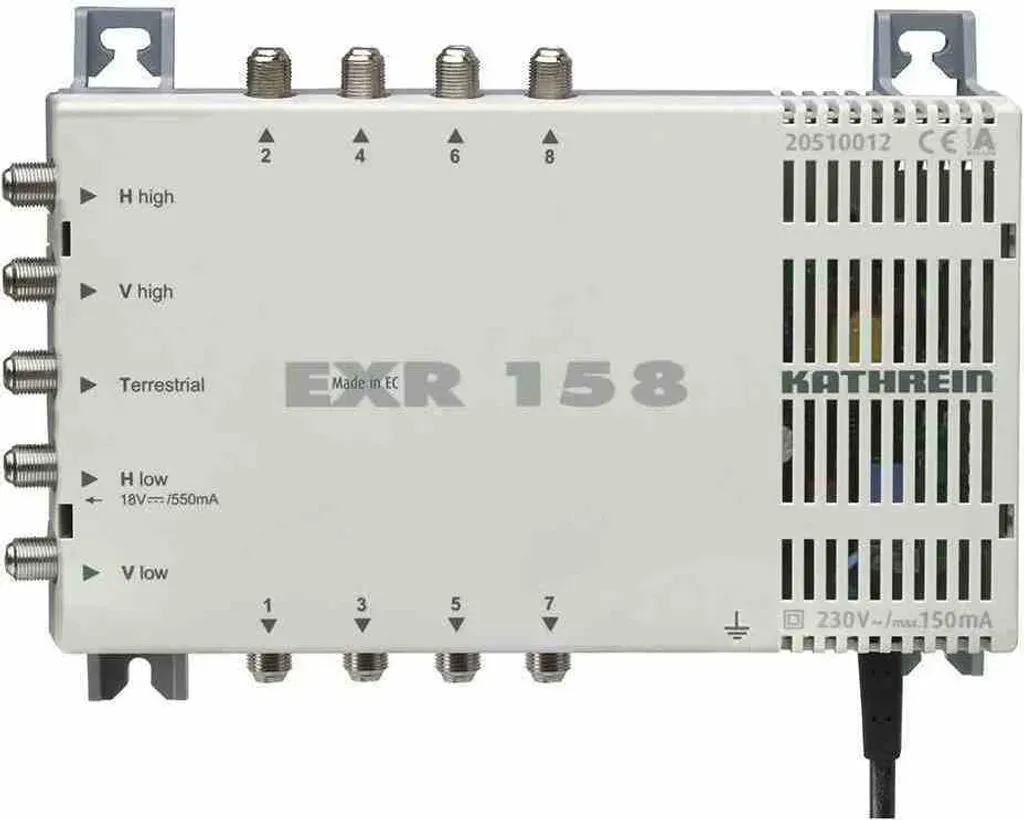

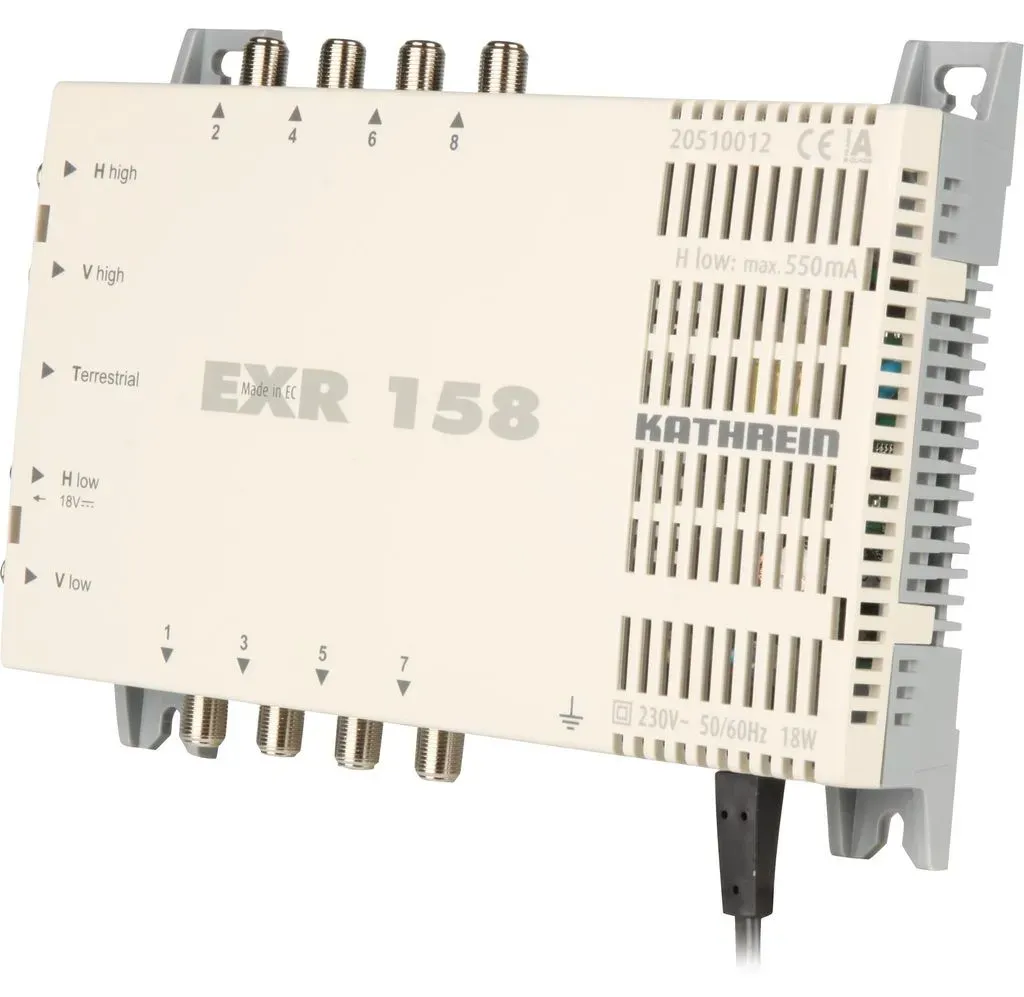

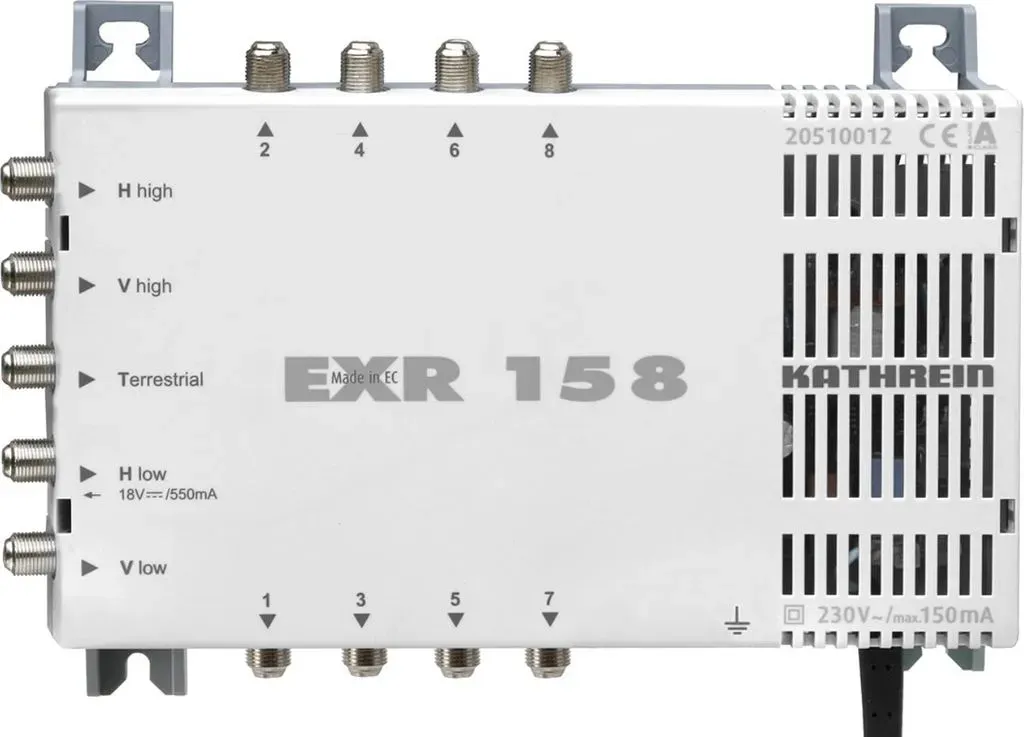

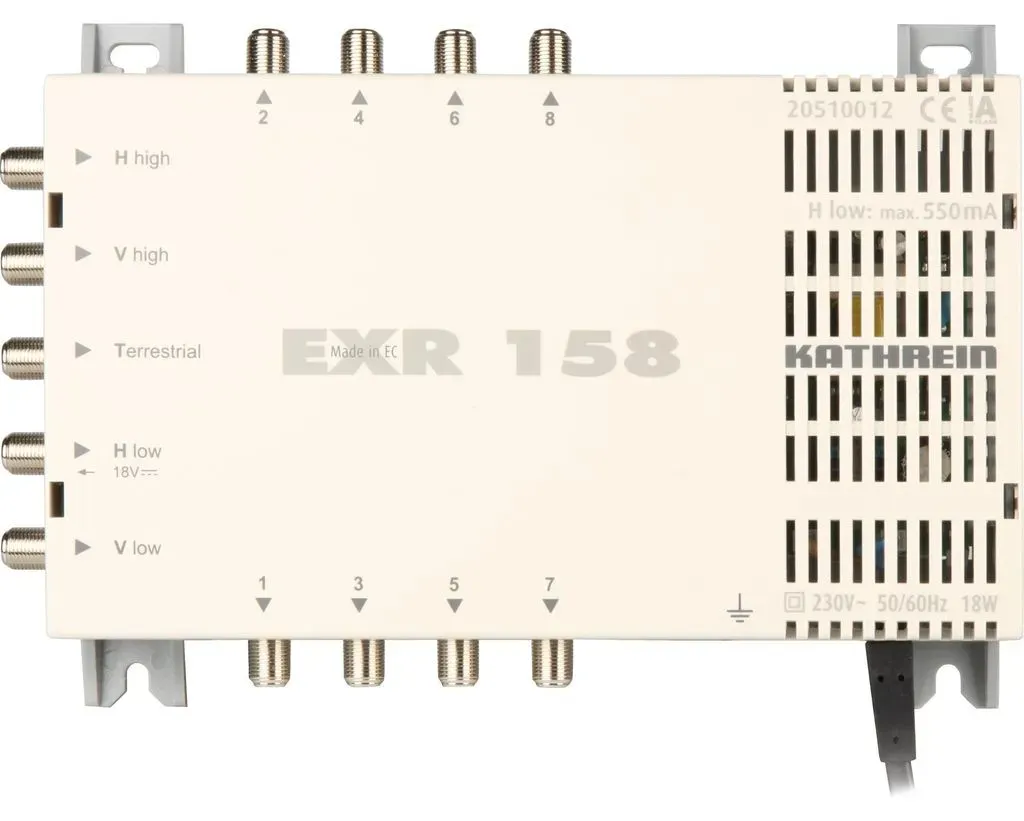

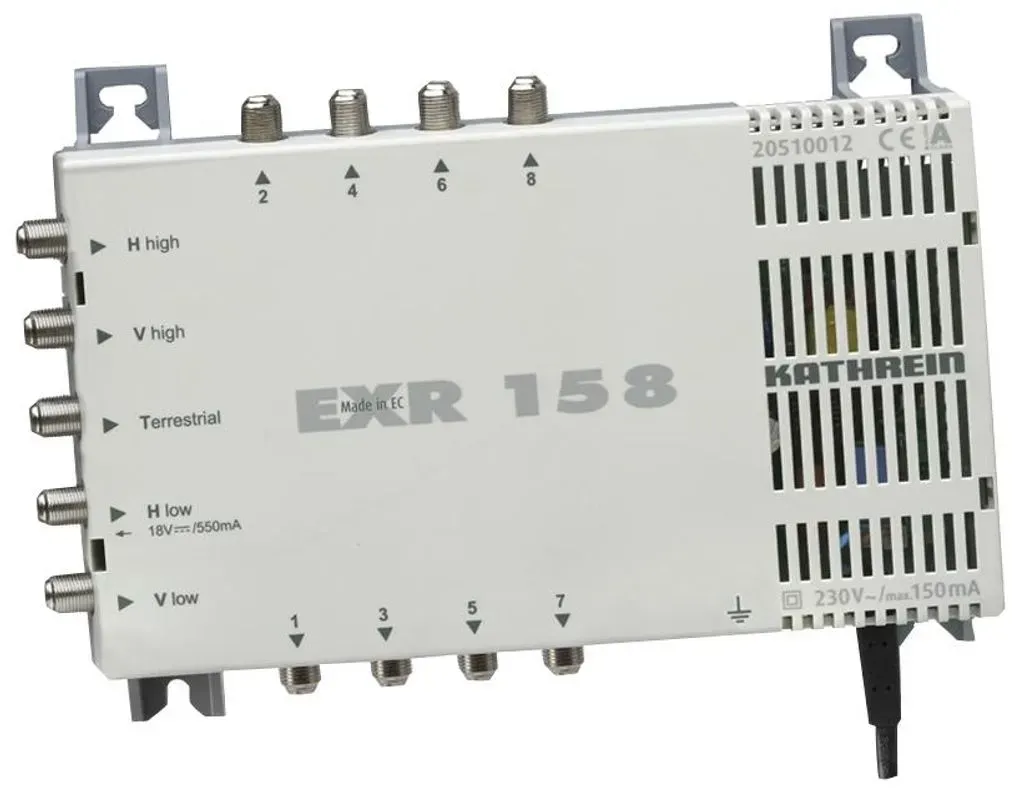

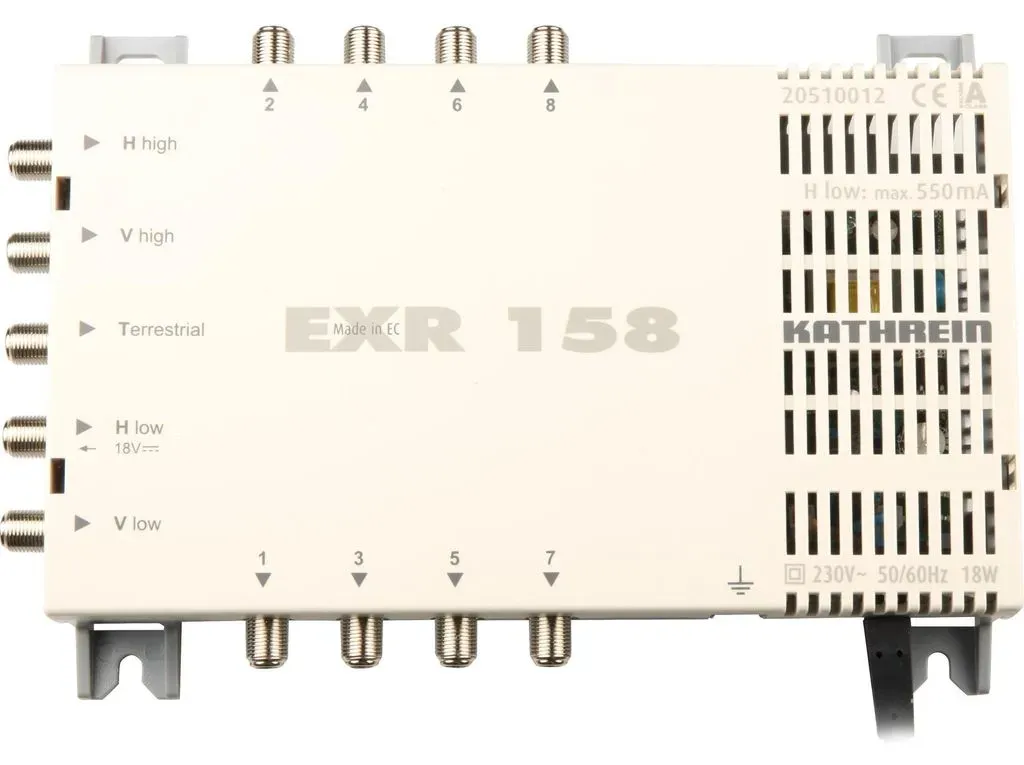

Kathrein EXR 158

Post/DHL, Trans-o-Flex, Spedition

EXR 158 Multischalter 5/8

Post/DHL, GLS, DPD, Spedition, Versand nach A

EXR 158 Multischalter 5 auf 8Multischalter 5 auf 8, 47-862/4 x 950-2150 MHz,F-Anschlüsse, integriertes Netzteil: 18 V/550 mA,Anschlussdämpfung: SAT 12-7 dB/Terr. 4-0 dB,Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB,Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz

Post/DHL, UPS, Trans-o-Flex, Spedition

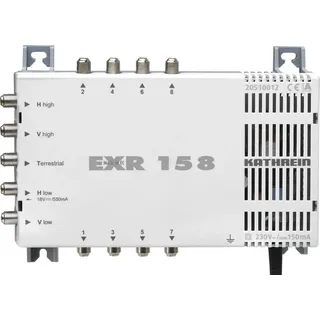

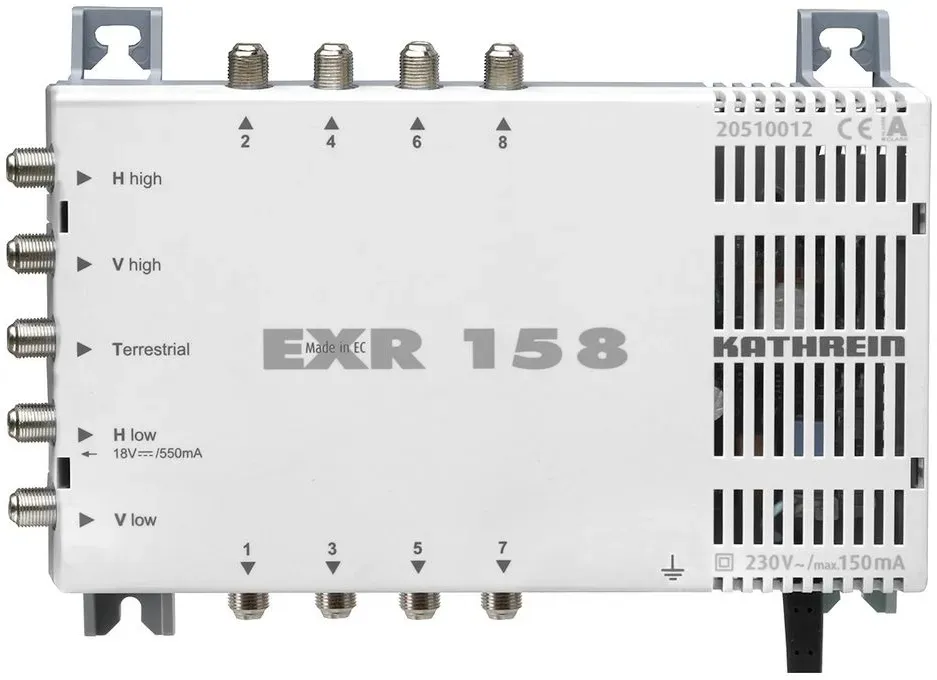

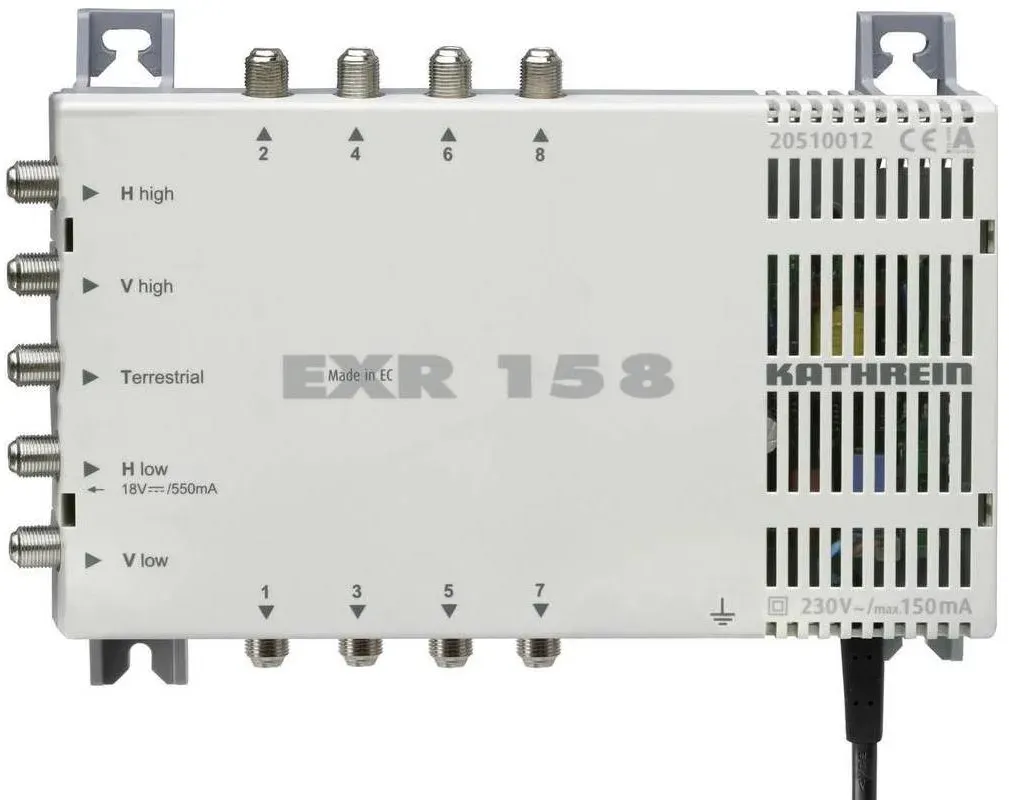

Kathrein EXR 158 SAT Multischalter Eingänge (Multischalter): 5 (4 SAT/1 terrestrisch) Teilnehmer-Anzahl: 8

International, Post/DHL, DPD, Hermes, Spedition, Versand nach A

Konstruktionsmerkmale aktive Umschaltmatrix...

Andere

- Multischalter 5 auf 8; 47-862/4 x 950-2150 MHz;- F-Anschlüsse; integriertes Netzteil: 18 V/550 mA;- Anschlussdämpfung: SAT 12-7 dB/Terr. 4-0 dB;- Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB;- Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz

Post/DHL, DPD, Andere

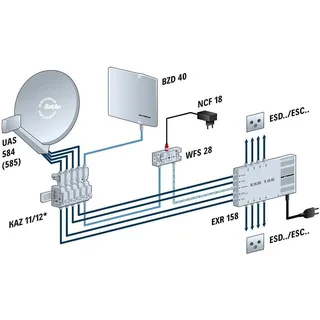

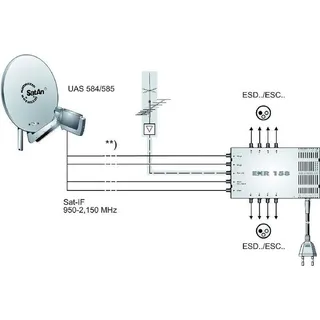

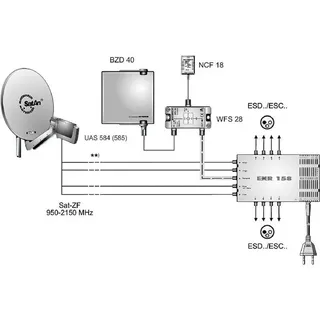

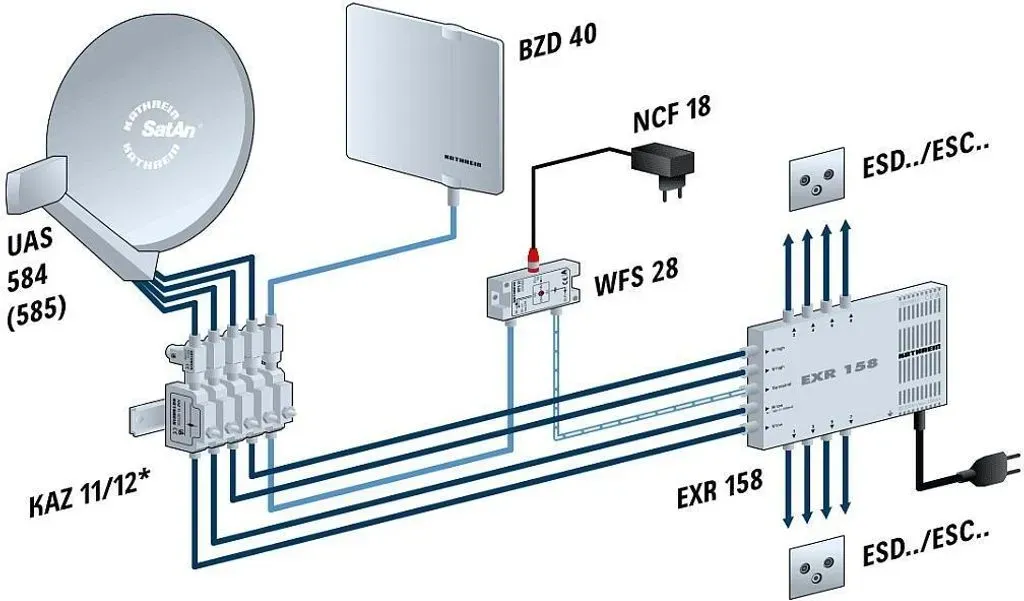

Kathrein EXR 158 - Multischalter 5/8Multischalter 5 auf 847-862/4 x 950-2150 MHzF-Anschlüsseintegriertes Netzteil: 18 V/550 mAAnschlussdämpfung: SAT: 12-7 dBTerr.: 4-0 dBEntkopplung: H/V 25 dB, Ausg/Ausg 25 dBSteuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz- Zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse- JeReceiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)- UnabhängigeWahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus- Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz- Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich- Preemphase zum Entzerren der Kabeldämpfung integriert- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich- Hohe Entkopplung zwischen den Ausgängen- LNB-Fernspeisemöglichkeit über den Eingang horizontal low.- Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 485 möglich)- Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil- Fürdie Innenmontage

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Multischalter 5 auf 8 47-862/4 x 950-2150 MHz F-Anschlüsse Integriertes Netzteil: 18 V/550 mA Anschlussdämpfung: SAT 12-7 dB/Terr. 4-0 dB Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz Kathrein Multischalter EXR 158: Verteilung von Satellitensignalen optimiertDer Kathrein Multischalter EXR 158 ist die perfekte Lösung für die Verteilung von vier Sat-Ebenen und terrestrischen Signalen auf bis zu 8 Anschlüsse. Egal ob Sie eine Satellitenschüssel mit mehreren Receivern betreiben oder terrestrische Signale einspeisen möchten – dieses hochwertige Verteilsystem von Kathrein bietet Ihnen maximale Flexibilität und beste Empfangsqualität.Zuverlässige Signalverteilung und individuelle SteuerungDas Kathrein EXR 158 Verteilsystem ermöglicht es jedem Receiver, unabhängig die gewünschten Signale horizontal/vertikal und low/high zu wählen. Dies erfolgt einfach über das Koaxialkabel mit den üblichen Steuersignalen 14/18V und 0/22 kHz. Somit ist eine optimale Anpassung an die Empfangsbedingungen möglich, ganz nach Ihren Vorlieben.Integrierter Verstärker für beste SignalqualitätDer Kathrein Multischalter EXR 158 verfügt über einen integrierten Verstärker, der für geringe Anschlussdämpfungen im Satelliten- und terrestrischen Bereich sorgt. So erhalten Sie stets ein klares und stabiles Signal, auch bei längeren Kabelwegen.Komfortable Bedienung und hohe FlexibilitätMit dem Kathrein EXR 158 Multischalter ist der Empfang im terrestrischen Bereich sogar möglich, wenn der Sat-Receiver ausgeschaltet ist. Zudem bietet der Multischalter hohe Entkopplung zwischen den Ausgängen, um Störungen zu minimieren und eine optimale Signalqualität sicherzustellen. Die LNB-Fernspeisemöglichkeit über den Eingang horizontal low ermöglicht zudem den Betrieb mit UAS 585 für noch mehr Flexibilität.Vorteile auf einen Blick:Optimale Signalverteilung für bis zu 8 TeilnehmerUnabhängige Signalwahl für jeden ReceiverIntegrierter Verstärker für beste EmpfangsqualitätKomfortable Bedienung und hohe FlexibilitätSicherheitshinweise: Kathrein EXR 158 Satelliten-ZF-Verteilsystem - Multischalter für die Verteilung von vier Sat-Ebenen und terrestrischen Signalen auf 8 AnschlüsseUnabhängige Wahlmöglichkeit horizontal/vertikal, low/high - Jeder Receiver kann die Polarisation und Frequenz unabhängig wählenMit integriertem Verstärker und Preemphase - Geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich, Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglichHohe Entkopplung zwischen den Ausgängen - Keine Interferenzen zwischen den angeschlossenen GerätenLNB-Fernspeisemöglichkeit über den Eingang horizontal low - Alle anderen Eingänge sind spannungsfrei, Betrieb mit UAS 585 möglich >Highlights - Multischalter 5 auf 8 - 47-862/4 x 950-2150 MHz - F-Anschlüsse - integriertes Netzteil: 18 V/550 mA - Anschlussdämpfung: SAT 12-7 dB/Terr. 4-0 dB - Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB - Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz > Grundeigenschaften - Farbe: Silber - Höhe: 148 mm - Breite: 215 mm - Tiefe: 43 mm - Gewicht ohne Akku: 650 g > Technische Beschreibung - Zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse - Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) - Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus - Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz - Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich - Preemphase zum Entzerren der Kabeldämpfung integriert - Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich - Hohe Entkopplung zwischen den Ausgängen - LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich) - Niedrige Leistungsaufnahme durch hocheffi zientes, kurzschlussfestes Schaltnetzteil und Stromspar

GLS, Andere

Produktbeschreibung : KATHREIN EXR 158 - Multischalter für SatellitensignalProdukttyp : Multischalter für SatellitensignalAbmessungen (Breite x Tiefe x Höhe) : 21.5 cm x 14.8 cm x 4.3 cm

International, Post/DHL, DPD, Spedition

Multischalter 5 auf 8 47-862/4 x 950-2150 MHz F-Anschlüsse integriertes Netzteil: 18 V/550 mA Anschlussdämpfung: SAT 12-7 dB/Terr. 4-0 dB Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz

Andere

Allgemeine Beschreibung Der Kathrein EXR 158 ist ein kompakter Multischalter, der zur Verteilung von 4 Sat-Ebenen und terrestrischen Signalen auf 8 Anschlüsse dient. Er ermöglicht eine unabhängige Wahlmöglichkeit zwischen horizontal/vertikal und low/high von jedem Receiver aus. Die Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz. Mit einem integrierten Verstärker sorgt er für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich und ermöglicht den Empfang des terrestrischen Bereichs auch bei ausgeschaltetem Sat-Receiver. Technische daten Frequenzbereiche: 47-862 MHz, 950-2150 MHz Steuerung Eingang vertikal/horizontal: V 12-14,5/16-19 V Steuerung Low-/High-Band: 0/22 kHz Eingangsnennleistung (max./nur mit UAS 484): 14/6,5 W Anschlüsse: F-Connectoren Umgebungstemperatur: -20 bis +55 °C Abmessungen (B x H x T): 215 x 148 x 43 mm Gewicht: 0,65 kg Energieverbrauch: 25 mA Energiebedarf: 198 - 253 V AC Kompatibilität und Zubehör Teilnehmeranschlüsse: 6 Eingänge: 1 x terrestrisch, 4 x Sat-ZF RF-Anschluss: F Installation Die Installation sollte gemäß § 13 NAV erfolgen. Bei Geräten mit einem Anschlusswert von 230V ist je nach Leistungswert ein Schutzkontaktstecker oder ein Festanschluss (ohne Stecker) erforderlich. Bei Festanschlüssen sollte ein Fachbetrieb mit der Installation beauftragt werden. Geräte mit einem Anschlusswert ab 400V müssen über einen geeigneten Starkstromanschluss betrieben werden und dürfen nur von einem Elektrofachmann angeschlossen werden. Bei Geräten mit einer Nennleistung von mehr als 12 kW ist eine Zustimmung des Netzbetreibers erforderlich. Anwendung Der Kathrein EXR 158 eignet sich ideal für die Innenmontage und ermöglicht die Verteilung von Satelliten- und terrestrischen Signalen auf mehrere Receiver. Jeder Receiver benötigt nur eine Niederführung, was die Installation vereinfacht. Weitere Informationen Der Multischalter bietet eine hohe Entkopplung zwischen den Ausgängen und eine LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei, was den Betrieb mit UAS 585 ermöglicht. Die niedrige Leistungsaufnahme wird durch ein hocheffizientes, kurzschlussfestes Schaltnetzteil und ein Stromsparkonzept erreicht, bei dem jeder Multischalter-Zweig vom angeschlossenen Receiver versorgt wird und mit dem Ausschalten des Receivers abgeschaltet wird.
