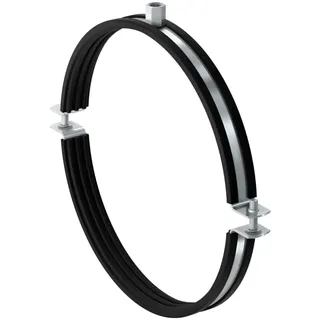

Fischer Lüftungskanalschelle LGS 140

Andere

Allgemeine Beschreibung Die fischer Lüftungskanalschelle LGS 140 ist eine zweiteilige Ausführung mit einer Nenngröße von 140 mm, die speziell zur Befestigung von Wickelfalzrohren oder Kunststoffrohren entwickelt wurde. Sie verfügt über eine eingeklebte Schalldämmeinlage, die für eine effektive Schalldämmung sorgt und ein Herausfallen während der Rohrjustage verhindert. Technische daten Breite Schellenband: 25 mm Stärke Schellenband: 1,25 mm Gewicht: 2.391 g Höhe H: 168 mm Höhe Z: 92 mm Verschlussschraube: M 6 Anschlussgewinde: M 8 / M 10 Max. Zuglast: 0,6 kN Temperaturbereich: -50 °C bis +110 °C Werkstoff Schalldämmeinlage: SBR/EPDM (chlor- und silikonfrei) Oberfläche Kunststoffrohrschelle: Sendzimir verzinkt Schichtdicke Oberfläche Kunststoffrohrschelle: Ca. 15 μm Shorehärte (A): 45 ± 5° Kompatibilität und Zubehör Anschlussmutter mit Kombigewinde M 8 / M 10 zur Aufnahme von Gewindestangen oder Stockschrauben Installation Der große Öffnungswinkel der LGS ermöglicht eine schnelle und

DPD

Lüftungskanalschelle LGS 140 von FischerDie fischer Lüftungsrohrschelle LGS ist die ideale Befestigungslösung für Lüftungsrohre aller Art. Mit der LGS lassen sich insbesondere Wickelfalzrohre besonders einfach und schnell an den Untergrund befestigen. Dabei erlaubt der große Öffnungswinkel ein einfaches Einlegen der Rohrleitung, während die Zweischraubigkeit der LGS eine optimale Anpassung an den Rohraußendurchmesser ermöglicht. Die LGS ist ab 450 mm Durchmesser an beiden Schellenhälften gelocht. Dies ermöglicht mit 2 Gewindestangen mit Muttern eine Verdoppelung der empfohlenen Last. Die Schalldämmeinlage sorgt für zuverlässige Schallentkopplung zum Baukörper.

Post/DHL, UPS, GLS, DPD

Eigenschaften: Der große Öffnungswinkel der LGS lässt eine schnelle und einfache Montage zu. Die Zweischraubigkeit der LGS ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser. Die Halteschraube mit großem Schlitz-/Kreuzschlitzkopf ist vor Verlust geschützt und gibt zusätzliche Montagesicherheit. Die Schalldämmeinlage hat einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage.

Post/DHL, Spedition

Die fischer Lüftungsrohrschelle LGS ist die ideale Befestigungslösung für Lüftungsrohre aller Art. Mit der LGS lassen sich insbesondere Wickelfalzrohre besonders einfach und schnell an den Untergrund befestigen. Dabei erlaubt der große Öffnungswinkel ein einfaches Einlegen der Rohrleitung, während die Zweischraubigkeit der LGS eine optimale Anpassung an den Rohraußendurchmesser ermöglicht. Die LGS ist ab 450 mm Durchmesser an beiden Schellenhälften gelocht. Dies ermöglicht mit 2 Gewindestangen mit Muttern eine Verdoppelung der empfohlenen Last. Die Schalldämmeinlage sorgt für zuverlässige Schallentkopplung zum Baukörper.Anschlussgewinde: M8 / M10Anschlussmutter: widerstandsgeschweißt, Hutmutter M8 / M10, SW 13Brandverhalten: DIN 4102: Klasse B2Breite: 193 mmBreite x Stärke Schellenband: 25 x 1,5 mmHöhe: 168 mmHöhe Anschlussmutter: 17 mmHöhe: 92 mmHöhe Z1: 76 mmHöhe Z2: 86 mmInstallations...
