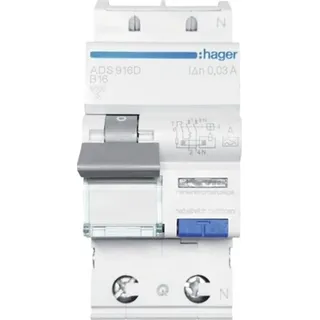

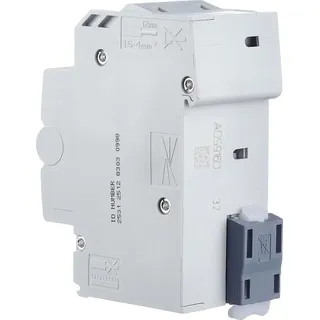

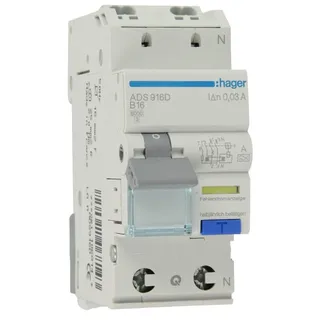

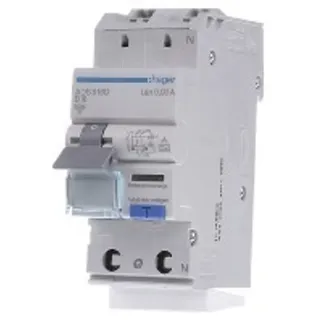

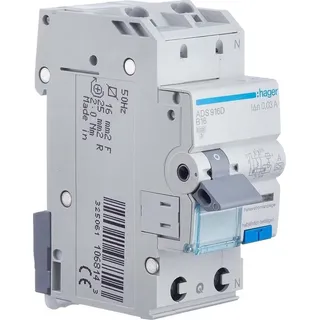

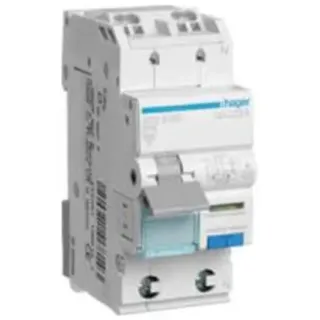

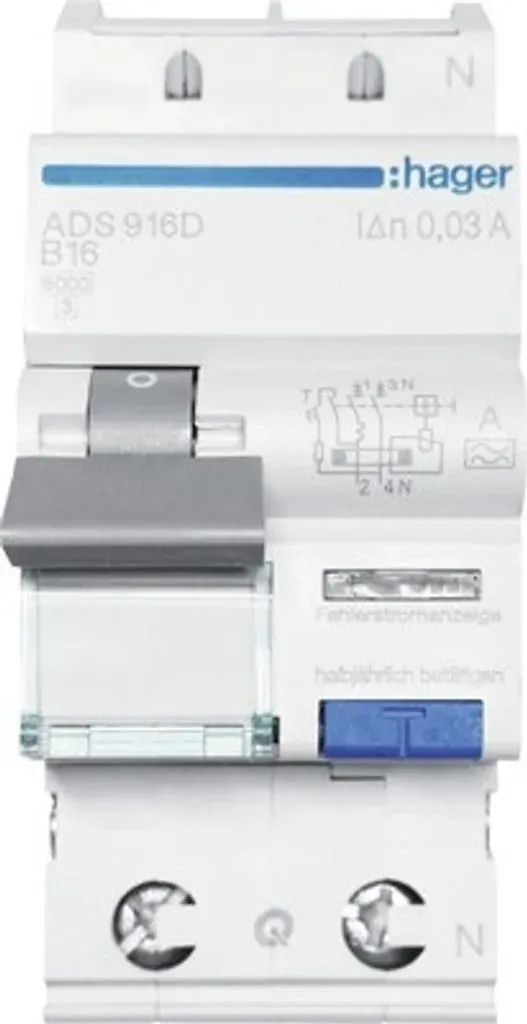

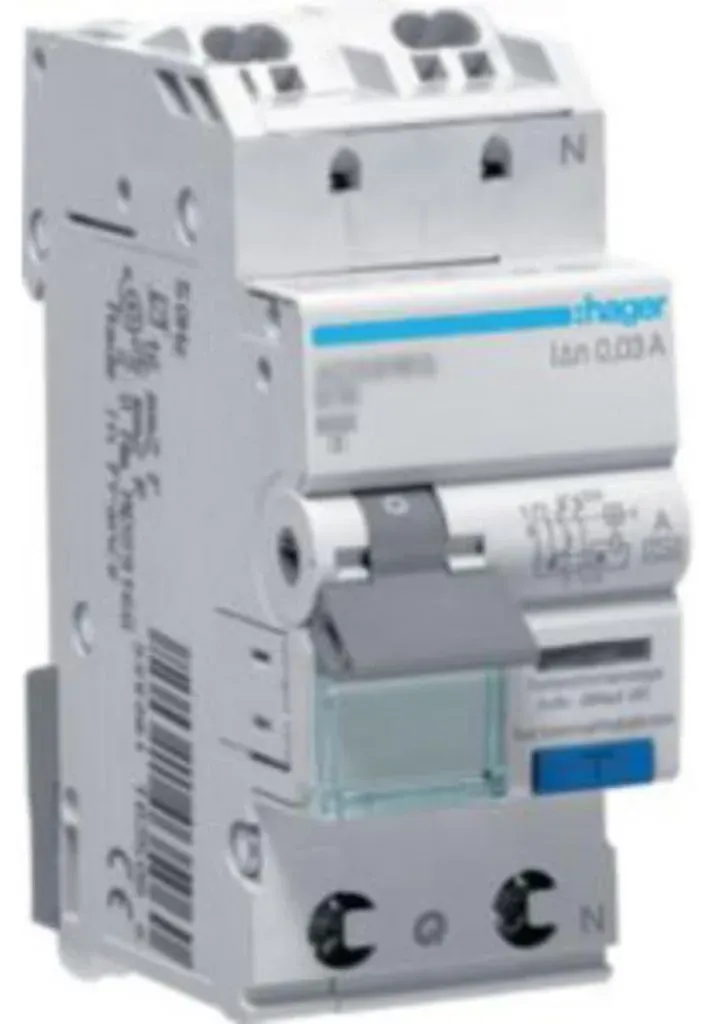

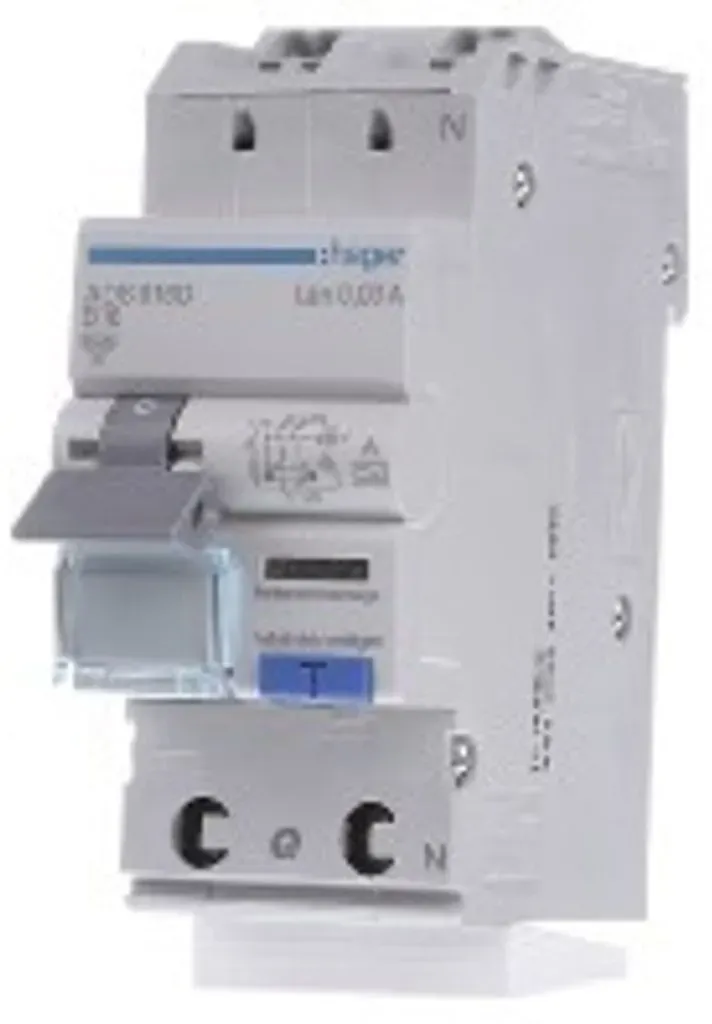

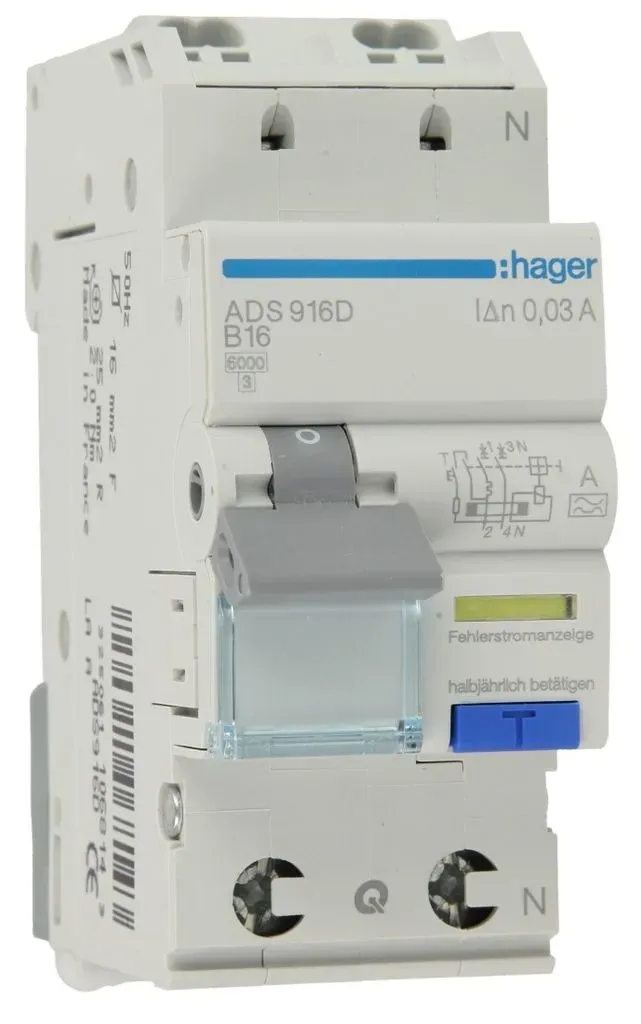

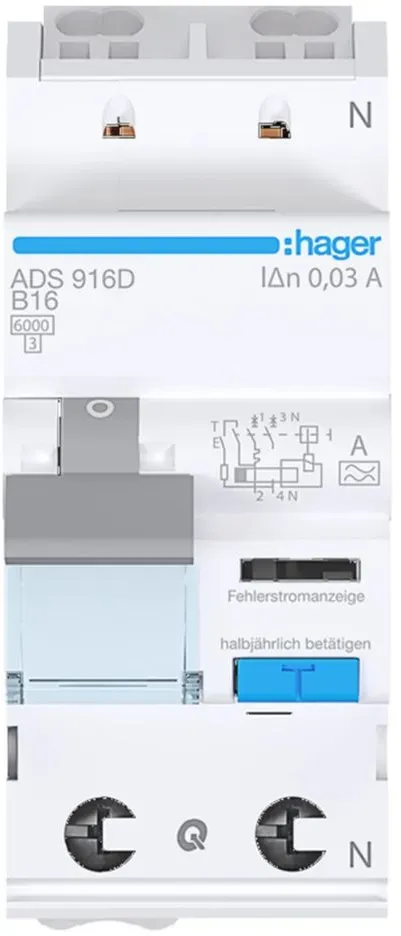

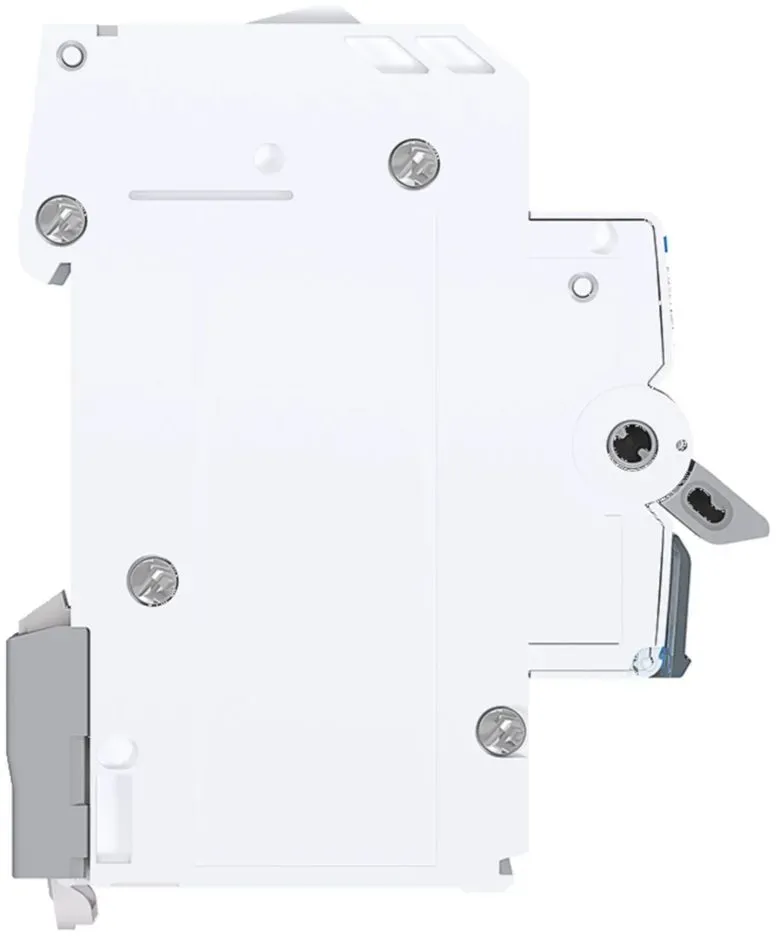

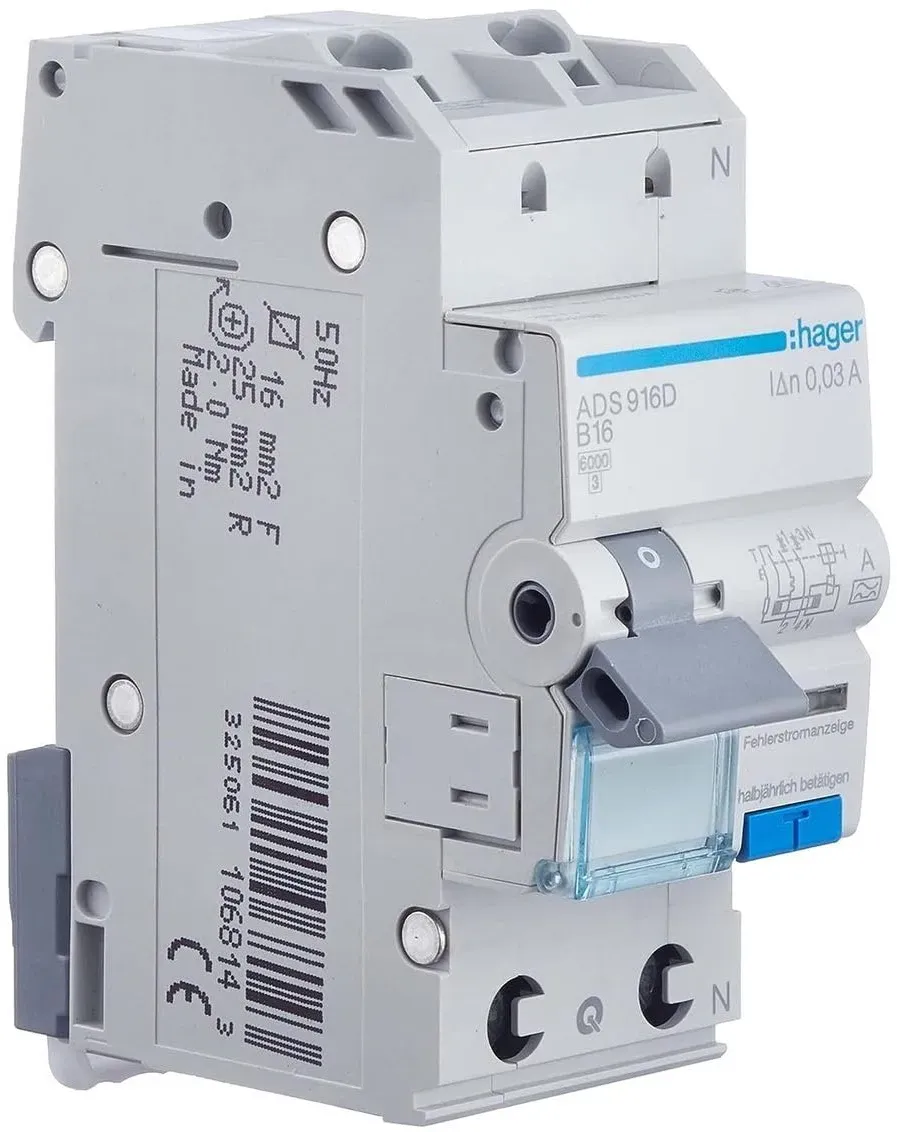

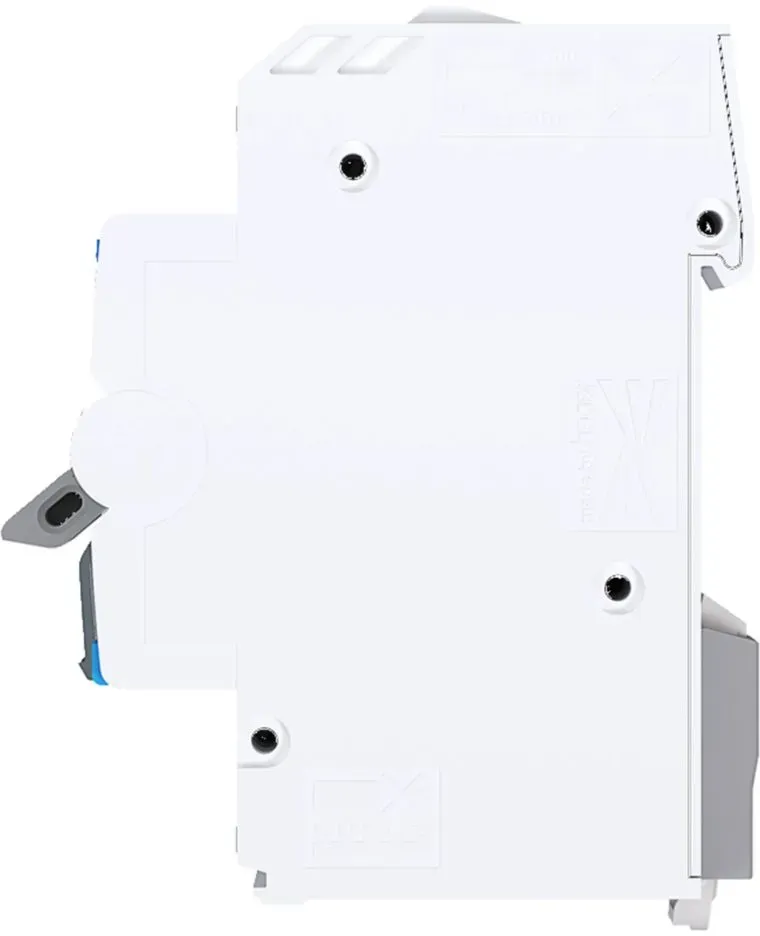

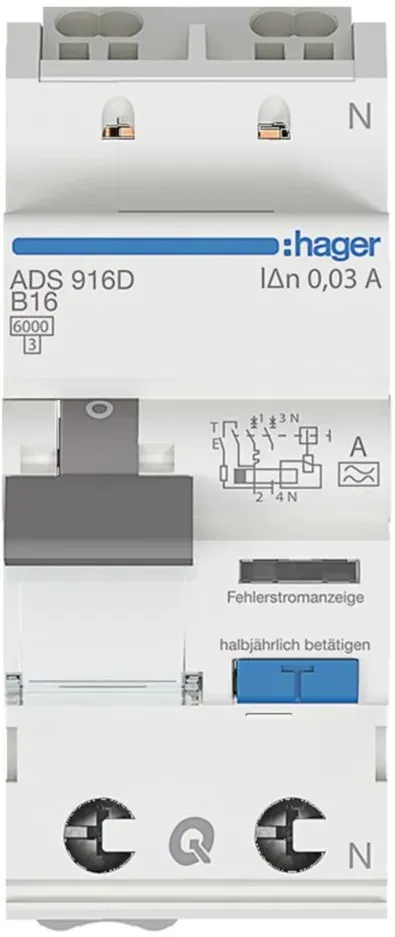

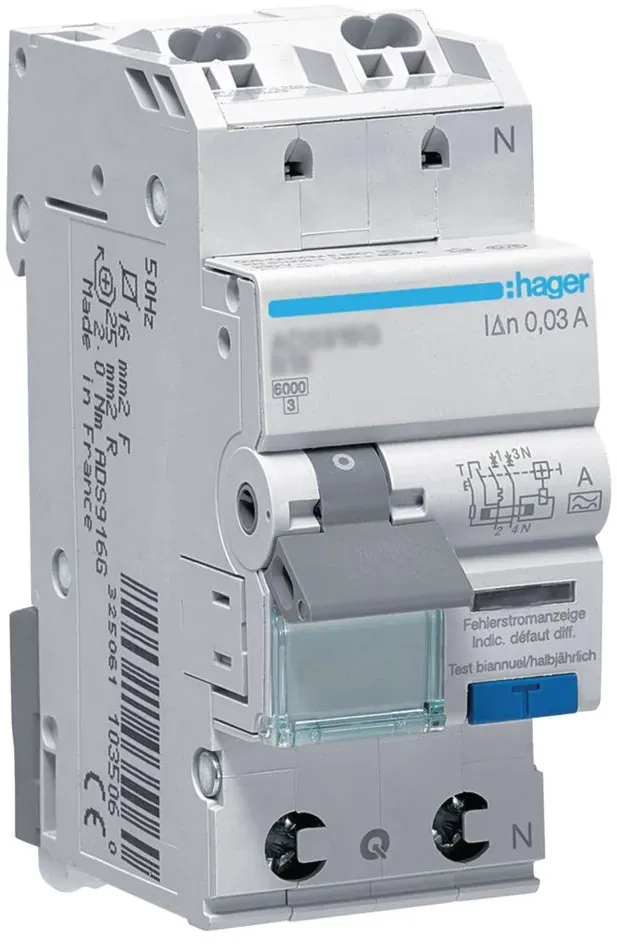

Der Hager ADS916D Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter) kombiniert Überlast- und Kurzschlussschutz mit einem Fehlerstromschutz für maximale Sicherheit in Wohn- und Gewerbegebäuden. Er verfügt über eine B-Charakteristik mit einem Nennstrom von 16 A, einen Bemessungsfehlerstrom von 30 mA sowie ein Bemessungsschaltvermögen von 6 kA. Als Typ A erkennt er Wechselfehlerströme und schützt zuverlässig vor elektrischen Gefahren. Dank der Quick-Connect-Technologie ist eine schnelle und sichere Installation gewährleistet * Kombinierter Schutz vor Überlast, Kurzschluss und Fehlerströmen * B-Charakteristik mit 16 A für vielseitige Anwendungen * Erkennt Wechselfehlerströme gemäß Typ A für erhöhte Sicherheit * Hohe Betriebssicherheit mit 6 kA Schaltvermögen * Einfache und schnelle Installation dank Quick-Connect-Technologie Spezifikationen Polanzahl: 1P+N Auslösecharakteristik: B Nennstrom: 16 A Bemessungsfehlerstrom (Idn): 30 mA Bemessungsschaltvermögen (Icn): 6 kA Isolationsspannung (Ui): 500 V Stoßspannungsfestigkeit: 4000 V Max. Betriebsspannung: 240 V Betriebsspannung (Ue): 240 V Frequenz: 50 Hz Überspannungskategorie: 3 Gesamtverlustleistung: 5,2 W Schutzart: IP2X Max. Höhe über N.N.: 2000 m Anschlüsse & Installation Montageart: DIN-Schiene Typ obere Anschlussklemme: Quick-Connect Typ untere Anschlussklemme: Biconnect, Quick-Busbar Anschlussart: Schraubklemme
Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter mit QuickConnect Klemme nach DIN EN 60898-1,0641-11, am Abgang bis 20 A und am Zugang bis 63 A. Berührungsschutz DIN0106 Teil 100, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. MitZeichen. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Der Fehlerstrom-Leitungsschutzschalter (1P+N, 6kA, Typ A, 16A, 30mA) gewährleistet Sicherheit in Ihren Projekten. Die einfache Montage dank Quick-Connect und die hohe Zuverlässigkeit machen diesen Schalter zur ersten Wahl für Elektriker. Setzen Sie auf Hagers Innovation für erstklassige Elektroinstallationen. Technische Informationen Marke Hager
Der Fehlerstrom-Leitungsschutzschalter FI/LS 1P+N bietet eine Nennfehlerstrom-Abschaltung von 30 Milliampere und einen B-Charakteristik-Auslöser mit 16 Ampere bei einer Kurzschlussfestigkeit von 6 Kiloampere. Typ A, erkennt Wechselfehlerströme. Schützt vor Überlastungen und Kurzschlüssen sowie Personen- und Brandschutz durch schnelle Unterbrechung fehlerhafter Stromkreise. Ideal für Wohn- und Gewerbegebäude.

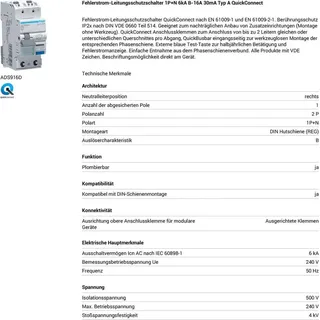

Fehlerstrom-Leitungsschutzschalter nachDIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät. Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 5.20 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1.5 - 4.0 mm2
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1.5 - 4.0 mm2 Fabrikat : Hager Artikel : ADS916D

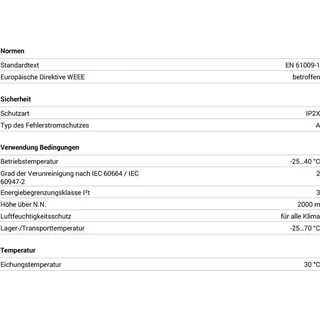

Hager ADS916D FI/LS-Schalter, 6 kA, Typ A, QuickConnectTechnische Merkmale: Nennstrom: 16 A Betriebsspannung AC: 240 V Frequenz: 50 Hz Polanzahl: 2 P Anzahl der Platzeinheiten: 2 Höhe: 94 mm Breite: 35 mm Tiefe: 68 mm Abschaltvermögen: 6 kA Art des Differenzialschutzes: A Empfindlichkeit: 30 mA Auslösercharakteristik: B - Norm: DIN EN 61009-1, VDE 0664-20- Energiebegrenzungsklasse 3- Bemessungsspannung 230 V AC, 50/60 Hz- pulsstromsensitiv und stoßstromfest bis 250 A- (LS)-Auslösecharakteristik B und C- QuickConnect am Abgang bis 20 A- QuickConnect am Zugang bis 63 A- Kurzschlussfestigkeit 6 kA bei Vorsicherung 63 A / gL- Berührungsschutz nach VDE 0106 Teil 100- Einzelentnahme aus dem Phasenschienenverbund - Beschriftungsfeld- Beschriftungssoftware Semiolog download unter www.hager.de/software
