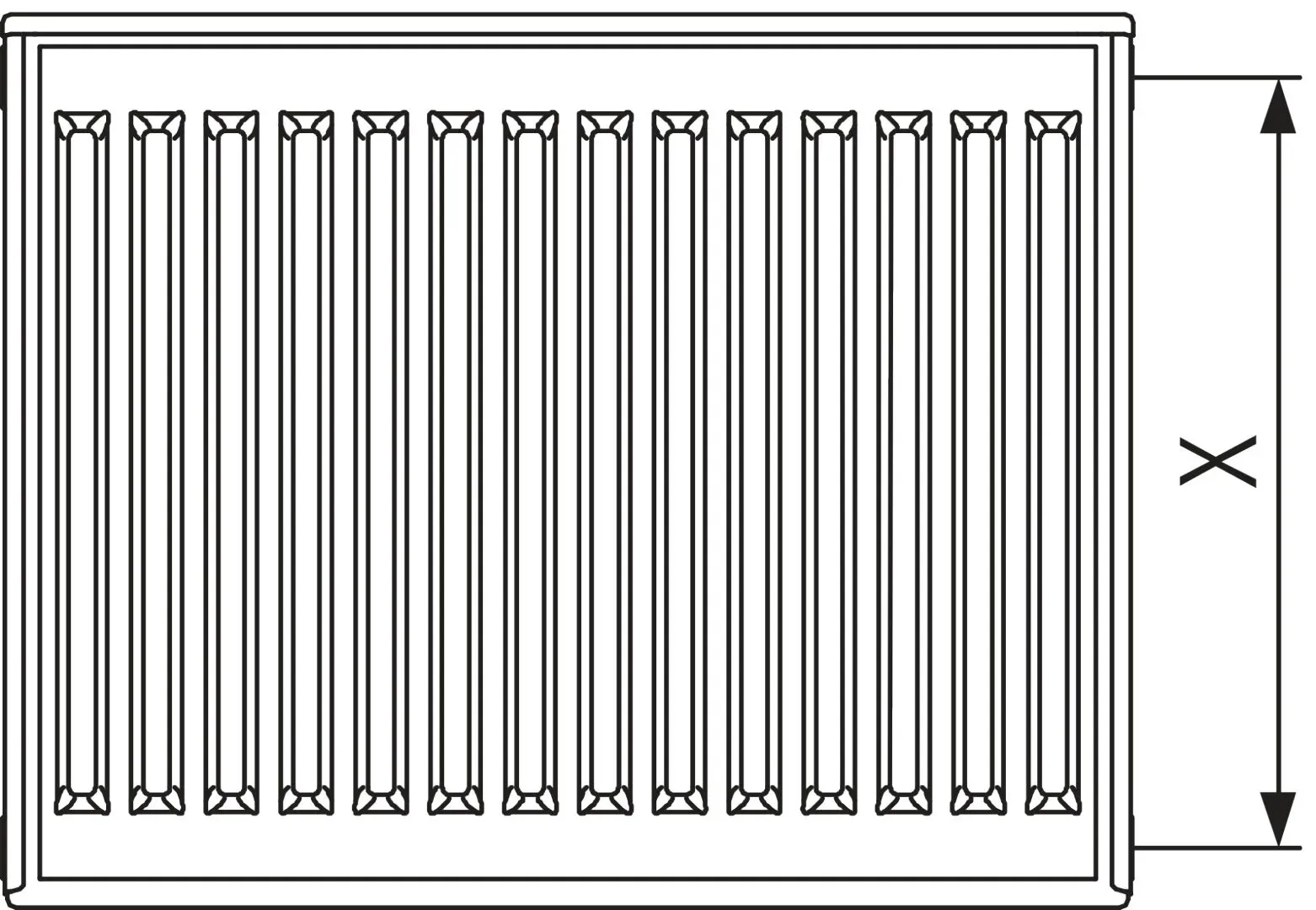

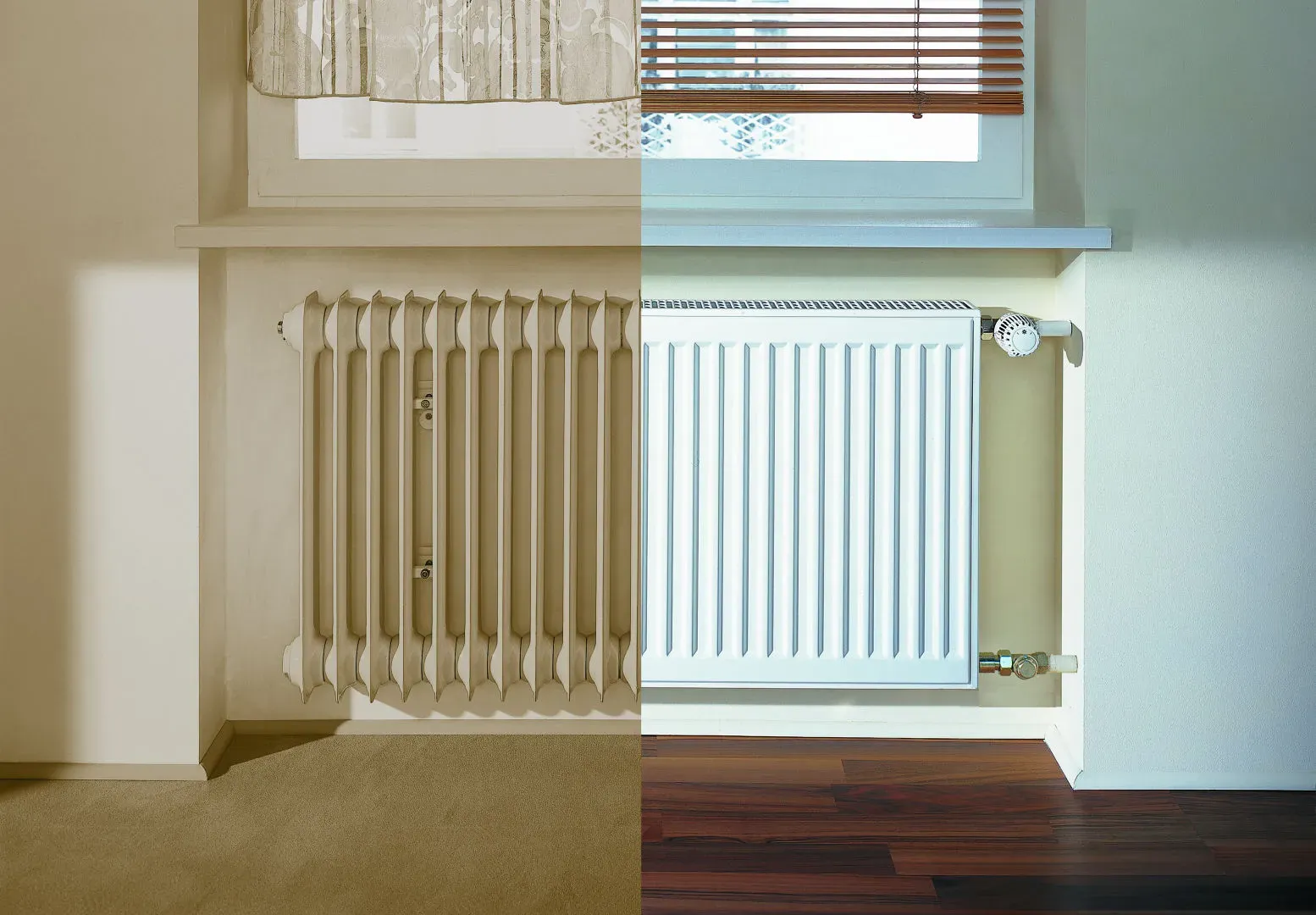

Sanieren leicht gemacht: Kermi therm-x2 Profil-Kompakt-Austauschheizkörper Wenn Sie alte DIN-Radiatoren im Profil-Design durch ein modernes, energieeffizientes Modell ersetzen wollen, ohne die Rohre zu versetzen, ist dieser Heizkörper Ihre beste Lösung. Mit identischen Rohranschlussmaßen und der innovativen x2-Technologie sparen Sie bis zu 11 % Energie – ganz ohne Umbau der Rohre. 📏 Passgenau Nabenabstand exakt Bauhöhe minus 54 mm. Kein Versetzen der Rohre nötig. 🌱 Energieeffizient Bis zu 11% Heizkostenersparnis durch patentierte serielle Durchströmung. 🛡️ Geprüfte Qualität VDI 6036 konform. Hochwertige Lackierung in RAL 9016 Weiß. Der Unterschied zum Standard-Kompaktheizkörper ✔ Genormt für die Sanierung: Während normale Kompaktheizkörper (Profil-K) verschiedene Nabenabstände haben können, ist dieses Austausch-Modell fest auf die alten DIN-Maße (Bauhöhe - 54 mm) genormt. Das ermöglicht die Montage an bestehende DIN-Rohre völlig ohne Verrohrungsänderung, Schmutz oder Stemmarbeiten. ✔ Trennstopfen sichert x2-Funktion: Dieser Heizkörper ist serienmäßig (Typ 12-33) mit dem therm-x2-Trennstopfen ausgestattet. Das garantiert das energiesparende Prinzip der seriellen Durchströmung. ✔ Mehr Behaglichkeit: Die Frontplatte wird zuerst durchströmt. Das sorgt für bis zu 25 % kürzere Aufheizzeiten und bis zu 100 % mehr behagliche Strahlungswärme im Raum. Technische Details & Betriebsdaten Der Flachheizkörper wird montagefertig geliefert und erfüllt höchste Qualitätsstandards: Anschlüsse 4 x G 1/2"" Innengewinde seitlich Befestigung Abgestimmtes Montageset (Bohrkonsolen) inklusive (erfüllt VDI 6036 Anforderungsklasse 2) Lieferzustand Blind- und Entlüftungsstopfen werkseitig montiert bzw. beigepackt Max. Betriebsdruck 10 bar (Prüfdruck 13 bar) Max. Betriebstemperatur 110 °C Lackierung Weiß RAL 9016 (Serienmäßig) Normen Stahlblech gem. EN 442, GUV-Anforderungen Häufig gestellte Fragen (FAQ) Worin unterscheidet sich der Austauschheizkörper vom normalen Kompaktheizkörper? Der Hauptunterschied liegt im Nabenabstand. Der Austauschheizkörper hat exakt die gleichen Nabenabstände wie alte DIN-Radiatoren (Bauhöhe minus 54 mm). Dadurch kann er ohne aufwendige Verrohrungsänderung direkt an die bestehenden Leitungen montiert werden. Spart der Kermi therm-x2 wirklich Energie? Ja. Durch die patentierte x2-Technologie wird zuerst die Frontplatte durchströmt. Das sorgt für bis zu 25 % kürzere Aufheizzeiten, bis zu 100 % mehr behagliche Strahlungswärme und spart nachweislich bis zu 11 % Energie im Vergleich zu herkömmlichen Flachheizkörpern. Ist das Montagematerial im Lieferumfang enthalten? Ja, ein auf das System abgestimmtes Montageset (Bohrkonsolen) liegt der Lieferung bei, sodass der Heizkörper direkt sicher an der Wand befestigt werden kann.
Holen Sie sich mit Kermi fortschrittliche Wärme in Ihre vier Wände. Die einzigartig innovative x2-Technik überzeugt durch geringeren Energieverbrauch und mehr Behaglichkeit. So erzielen Sie eine hohe Heizleistung auch bei niedrigen Vorlauftemperaturen und genießen angenehme Wohlfühlwärme für jeden Raum und Wärmebedarf.Kermi therm-x2 Profil-K Austauschheizkörper mit einem Nabenabstand Stahl- und Gussradiatoren nach DIN 4703Inkl. Laschen, grundiert und pulverbeschichtetObere und seitliche Abdeckung (kann zur Reinigung entfernt werden)Montageset ohne Mehrpreis enthaltentherm-x2 TrennstopfenMit energiesparender x2-TechnikMarkante, profilierte OptikPerfekt geeignet für die RenovierungSchneller Heizkörperwechsel durch exakt mit den alten DIN-Radiatoren übereinstimmende NabenabständeNabenabstand 500 mm und 900 mmProblemlos, sauber, rationellWenige Montageschritte ohne spezielles Zubehörtherm-x2®. Innovative Heiztechnik in Bestform.In drei attraktiven Oberflächen-OptikenMit energiesparender x2-TechnikFür alle Wärmequellen: Öl-, Gasoder Fernheizung, Solarenergie oder BrennwerttechnikUmfangreiches Größen- und FarbspektrumPerfekt geeignet für Neubau und SanierungObere Abdeckung und seitliche Blende serienmäßigKomplettes Programm mit kurzen Lieferzeiten
Holen Sie sich mit Kermi fortschrittliche Wärme in Ihre vier Wände. Die einzigartig innovative x2-Technik überzeugt durch geringeren Energieverbrauch und mehr Behaglichkeit. So erzielen Sie eine hohe Heizleistung auch bei niedrigen Vorlauftemperaturen und genießen angenehme Wohlfühlwärme für jeden Raum und Wärmebedarf. Kermi therm-x2 Profil-K Austauschheizkörper mit einem Nabenabstand Stahl- und Gussradiatoren nach DIN 4703Inkl. Laschen, grundiert und pulverbeschichtetObere und seitliche Abdeckung (kann zur Reinigung entfernt werden)Montageset ohne Mehrpreis enthaltentherm-x2 Trennstopfen Mit energiesparender x2-TechnikMarkante, profilierte OptikPerfekt geeignet für die RenovierungSchneller Heizkörperwechsel durch exakt mit den alten DIN-Radiatoren übereinstimmende NabenabständeNabenabstand 500 mm und 900 mmProblemlos, sauber, rationellWenige Montageschritte ohne spezielles Zubehör ther...

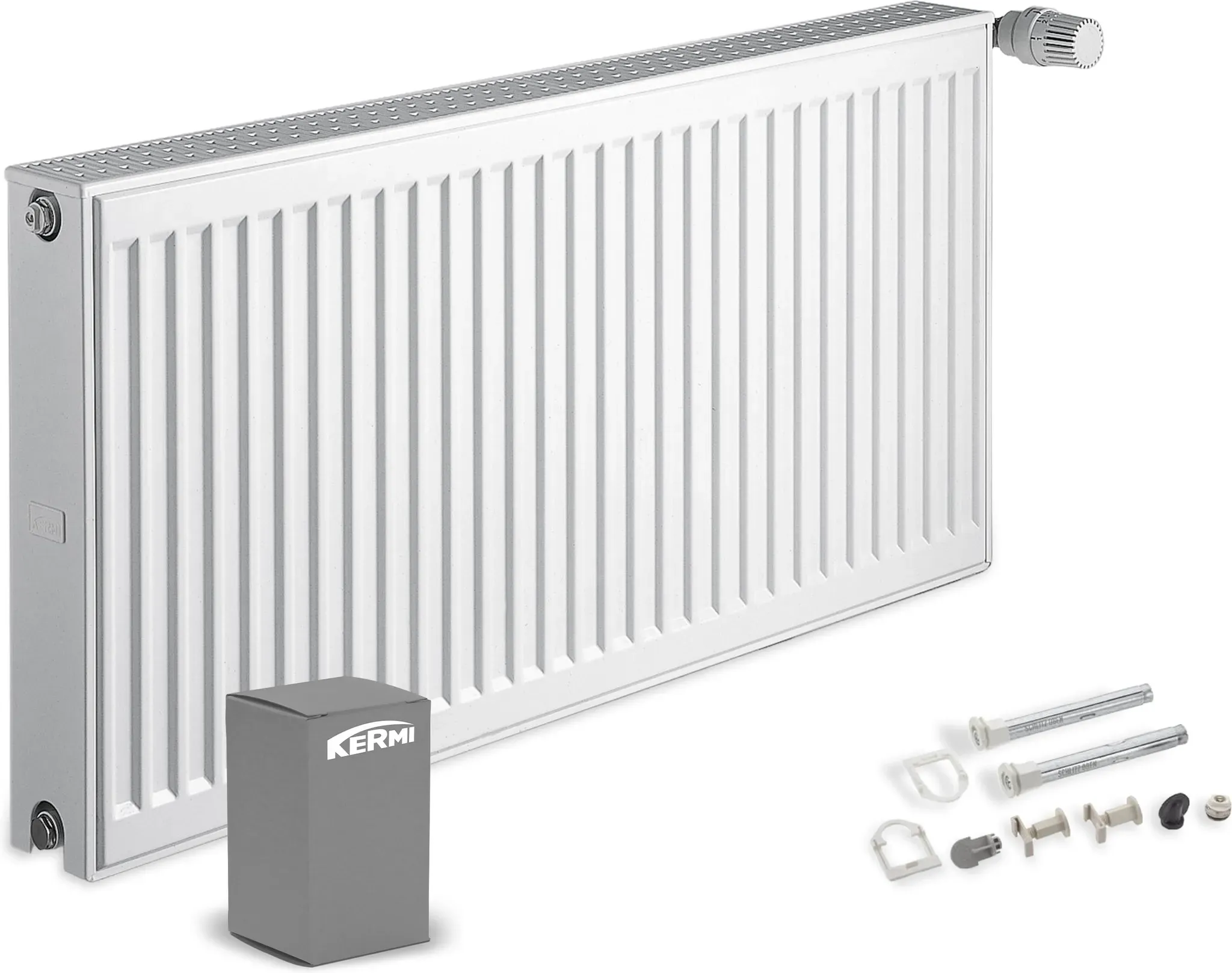

Kermi Austauschheizkörper, Heizkörper, x2 Profil-K-AT, Typ 22 954x800 mm (H x L) Lieferumfang / je nach Auswahl: • Kermi Kompaktheizkörper, Flachheizkörper profiliert Typ 22 954x800 mm (H x L) • Set Kompaktanschluss - 2x Bohrkonsolen - Entlüftungsstopfen - 2x Sicherungsbügel - 2x Abstandhalter • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Eckform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" b.) Oventrop Heizkörperverschraubung Durchgangsform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Eckform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Durchgangsform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" Erhältliche Kermi Heizkörper Typen / Stärken: • Kermi Heizkörper Typ 12, Heizkörperdicke (Tiefe): 64 mm • Kermi Heizkörper Typ 22, Heizkörperdicke (Tiefe): 100 mm • Kermi Heizkörper Typ 33, Heizkörperdicke (Tiefe): 155 mm Verfügbare Kermi Heizkörper Längen in mm: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1600, 1800, 2000, 2300, 2600, 3000 Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 554 mm • BH 954 mm Allgemeine Produktbeschreibung Kermi therm-x2® Profil Heizkörper Klassischer Flachheizkörper mit markanter, profilierter Optik. Neben der einzigartig innovativen x2-Technik für weniger Energieverbrauch und mehr Behaglichkeit besitzt der therm-x2 Profil in Qualität und Konstruktion alle Attribute zukunftsweisender Wärmeverteilung. Von der hochwertig beschichteten, brillanten Heizkörperabdeckung bis zum komplett integrierten Ventileinsatz mit ab Werk voreingestellten kv-Werten bei der Ventilausführung. Ihr Plus mit therm-x2 Profil • Markante, profilierte Optik • Mit energiesparender x2-Technik • Obere Abdeckung und seitliche Blende serienmäßig • Umfangreiches Größen- und Farbspektrum • Perfekt geeignet für Neubau und Sanierung • Für alle Wärmequellen: Ölheizung, Gasheizung oder Fernheizung, Solarenergie oder Brennwerttechnik • Auch in der Bauhöhe 200 therm-x2® Profil-K Kompaktheizkörper Die profilierte Basisausführung im hohen Kermi Qualitätsstandard hat seitlich vier Anschlüsse und bietet vielfältige Anschlussmöglichkeiten. Ein Flachheizkörper mit hoher Heizleistung - genau richtig für niedrige Vorlauftemperaturen. • Mit seitlichen Anschlüssen • Vielfältige Anschlussmöglichkeiten therm-x2® Profil-K Austauschheizkörper Speziell für die Renovierung. Ein Heizkörper, der auf die am häufigsten verbreiteten Nabenabstände 500 und 900 mm ausgerichtet ist. Für den schnellen, rationellen Austausch von alten DIN-Radiatoren. Ohne Änderung der Rohrleitungsanschlüsse, ohne Umbauarbeiten. Mit wenigen Montageschritten und ganz ohne spezielles Zubehör. Und falls andere Nabenabstände gefordert sind: Der Kermi Adapter-KD für Kompaktheizkörper sorgt für eine Anpassung an das vorhandene Rohrnetz durch den Ausgleich von Nabenabstandsdifferenzen. • Schneller Heizkörperwechsel durch exakt mit den alten DIN-Radiatoren übereinstimmende Nabenabstände • Nabenabstand 500 mm und 900 mm • Problemlos, sauber, rationell • Wenige Montageschritte ohne spezielles Zubehör Kermi therm-x2 Profil-Austauschheizkörper sind die schnelle, flexible und vor allem unkomplizierte Lösung für den Heizkörperaustausch. Exakt ausgerichtet auf DIN-Radiatoren und damit für rund 90% des Bedarfs im Renovierungsbereich. therm-x2® Profil-V Ventilheizkörper Der Ventilheizkörper von Kermi wird unten seitlich angeschlossen. Der Ventileinsatz mit voreingestellten kv-Werten ist bei der Ventilausführung ab Werk integriert. • Integrierter Ventileinsatz ab Werk mit voreingestellten kv-Werten. therm-x2® Profil-Vplus Mit therm-x2 Vplus Flachheizkörpern von Kermi lassen sich nahezu alle Anschlussarten realisieren. Für optimale Flexibilität bei der Planung, schnell und sicher bei der Montage. • Gestaltungsfreiheit durch vielfältige Anschlussmöglichkeiten • Einfacher Tausch bei Renovierung • Sichere, unkomplizierte Montage durch bekannte Baugrößen und Anschlussmaße • Heizkörpertyp und -dimension lassen sich auch nach der Rohrinstallation noch frei bestimmen • Zeitersparnis: alle Anschlüsse ab Werk dicht verschlossen • Hohe Flexibilität bei kurzfristigen Veränderungen der Anschlussart auf der Baustelle • Hohe Energieeffizienz durch innovative therm-x2 Technologie • Integrierter Ventileinsatz mit ab Werk voreingestellten kv-Werten Ein Heizkörper - alle Möglichkeiten: Mit einem therm-x2 Vplus lassen sich nahezu alle Anschlussarten realisieren. Verfügbar als Standard-Ausführung Ventil rechts sowie ohne Mehrpreis auch als Ausführung Ventil links. therm-x2® Profil-K / -V / -Vplus Hygiene Die saubere Lösung für besondere hygienische Anforderungen. Schnell und leicht zu reinigen. Für ein nahezu staubfreies Raumklima, bestens geeignet für Allergiker. • Ohne Konvektoren • Leichte Reinigung des Heizkörpers möglich • Für Räume mit besonders hohen hygienischen Anforderungen • Nahezu staubfreies Raumklima Profil Hygieneheizkörper sind ohne seitliche Abdeckung und ohne Konvektoren konzipiert - zur schnellen, leicht zugänglichen Reinigung und für ein staubreduziertes Raumklima. Und deshalb auch für Allergiker bestens geeignet. Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
ALLGEMEINE BESCHREIBUNG Der Kermi Profil-K therm-x2 Austausch Flachheizkörper Typ 22 hat eine profilierte Oberfläche und ist ideal für Wohn- und Arbeitsbereiche. Er eignet sich besonders für Renovierungen und ermöglicht den einfachen Austausch alter DIN-Radiatoren. Die innovative therm-x2 Technologie sorgt für eine schnellere Erwärmung und höhere Energieeffizienz. TECHNISCHE DATEN Typ: Flachheizkörper Modellnummer: FK022 Artikelnummer: FK022D908 Bauhöhe: 954 mm Länge: 800 mm Bautiefe: 100 mm Wärmeleistung 75/65-20 °C: 1846 W Farbe: Weiß (RAL 9016) Material: Stahl Max. Betriebsdruck: 10 bar Max. Betriebstemperatur: 110 °C Wasserinhalt: 7,592 l Gewindeanschluss: Innengewinde G 1/2'' Thermostatkopfgewinde: M 30 x 1,5 mm Prüfdruck: 13 bar Heizkörperexponent: 1,3068 Wärmeabgabe nach EN 442 20 °C - 70/40: 1066 W Wärmeabgabe nach EN 442 20 °C - 55/45: 939 W Mit Entlüfter: Ja Mit Blindstopfen: Ja KOMPATIBILITÄT UND ZUBEHÖR Der Heizkörper ist kompatibel mit Heizkostenerfassungsgeräten und kann mit verschiedenen Wärmequellen verwendet werden, einschließlich Wärmepumpen und klassischen Heizsystemen. INSTALLATION Befestigung in horizontaler und vertikaler Richtung möglich 4 Laschen an der Rückseite des Heizkörpers Bohrkonsolenset für massiven Wandaufbau enthalten ANWENDUNG Der Heizkörper eignet sich sowohl für Neubauten als auch für Sanierungen und bietet eine hohe Energieeffizienz.
