Kermi Basic -R BH 1172x64x524mm QN 586, RAL 9016 SG für Warmwasser-Betrieb, Befestigung von vorne nicht sichtbar, 50 mm Mittenanschluss oder Anschlüsse nach unten, Nabenabstand baulängenabhängig, Anschluss von oben, Nabenabstand baulängenabhängig, Elektro-Zusatzbetrieb möglich, Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar, Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar, Befestigungs-Set beigepackt, entspricht der Anforderungsklasse II der Richtlinie VDI 6036, Anforderungsklasse III auf Anfrage möglich, bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen, alle sichtbaren Befestigungsteile in Heizkörperfarbe, Anschlüsse 2x G 1/2"" IG nach unten, Nabenabstand 50 mm, Vorlauf links oder rechts möglich, zusätzlich seitlich 2x G 1/2"" IG nach unten, Nabenabstand baulängenabhängig, Vorlauf links oder rechts möglich, Entlüftung G 1/4"" IG nach hinten, links, Betriebsdruck max. 10 bar, Prüfdruck 13 bar, Heißwasser bis 110 °C, Elektro-Zusatzbetrieb möglich (max. Vorlauftemperatur 80 °C), bei mittigen Anschluss Elektro-Heizstab nachrüstbar, bei seitlichen Anschluss Elektro-Heizstab nicht nachrüstbar, da sich durch das erforderliche T-Stück die Anschlussposition verändert, Abstand Unterkante Heizkörper zu Boden min. 150 mmTechnische DatenProduktklasseRöhrenheizkörperSerieBasic-50ModellER01MHöhe1172 mmLänge524 mmTiefe64 mmFarbeweißRAL-Nummer9016OberflächenschutzlackiertWärmeleistung 55/45/20 °C311 WWärmeleistung 75/65/20 °C586 Wn-Heizkörperexponent1,2271Montageartauf WandAnzahl der Standardanschlüsse4Max. Arbeitsdruck10 barWasserinhalt6,9 lMaterialStahlMit SeitenabdeckungneinMit oberer AbdeckungneinMit HandtuchhalterneinMit integrierter VentilgarniturneinMit EntlüftungsanschlussjaMit EntlüfterjaMit EntleerungsventilneinMit BlindstopfenjaMit BefestigungsmaterialjaGeeignet für elektrischen Heizstabja

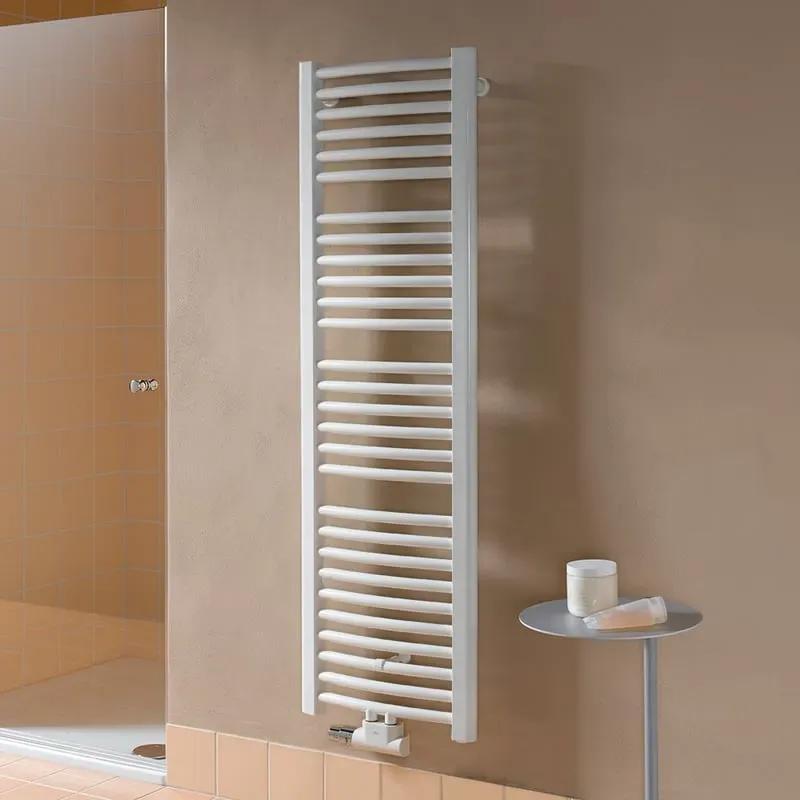

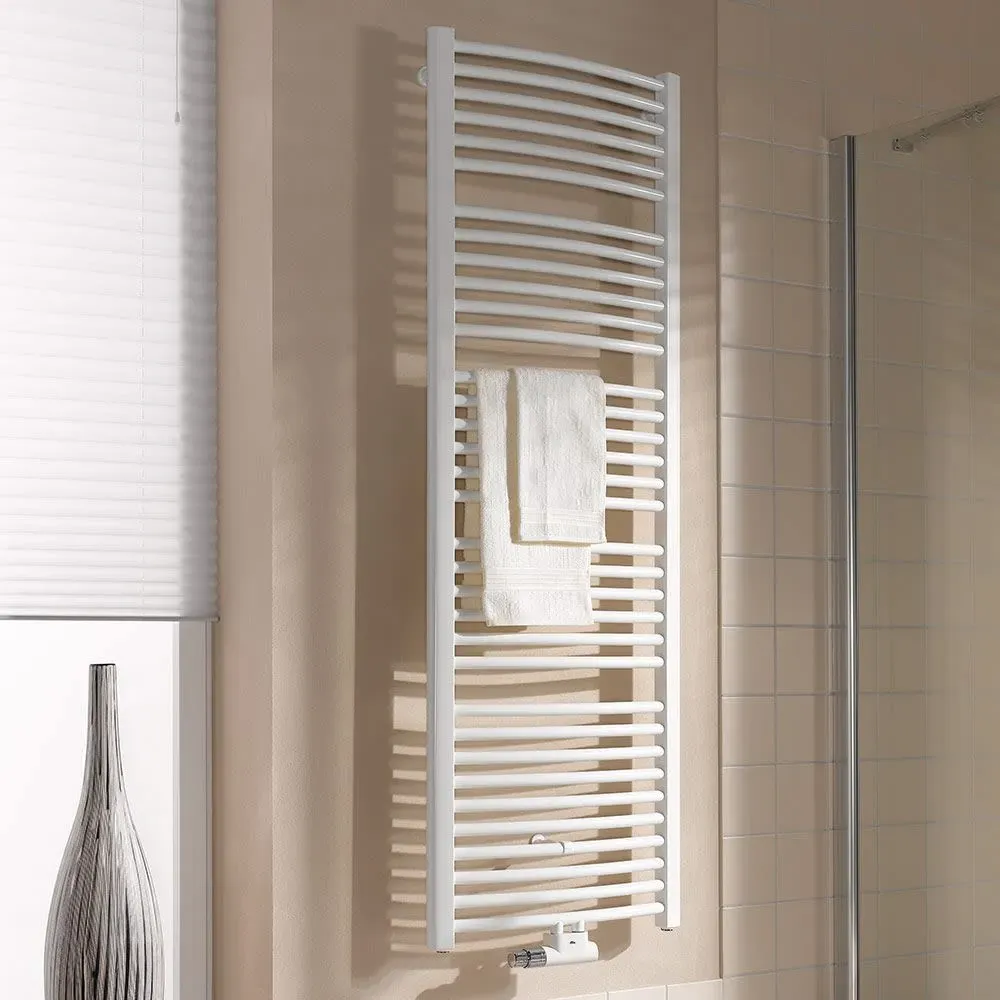

Kermi Designheizkörper, Handtuchheizkörper Basic-50 R, gebogen, 1172 x 524 mm (H x L), weiß (RAL 9016) Lieferumfang / je nach Auswahl: • Kermi Badheizkörper Basic-50 R, gebogen, 1172 x 524 mm (H x L), weiß - Für Warmwasser-Betrieb • Kermi Befestigungs-Set - Bestehend aus: - 2x Wandhaltern - 2x Exzenterkappen - 2x Aufhängebolzen - 2x Dübel Ø 10 - 2x Schrauben 8 x 80 - Dübel Ø 6 - Schraube 4 x 60 - Wandabstützung mit Aufschnappbolzen - Entlüftungsstopfen - Inbus-Schlüssel 2,0 - 2x Langlochscheiben Geeignet für Anforderungsklasse II. • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß b.) Oventrop Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß - Thermostat Uni SH mit Flüssigfühler, M 30 x 1,5, weiß / Chrom d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß - Thermostat Uni SH mit Flüssigfühler, M 30 x 1,5, weiß / Chrom Erhältliche Kermi Heizkörper Typen / Stärken: • 51 mm • 60 mm • 64 mm • 70 mm • 73 mm Verfügbare Kermi Heizkörper Längen in mm: • 450 mm • 524 mm • 599 mm • 749 mm • 899 mm Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 804 mm • BH 1172 mm • BH 1448 mm • BH 1770 mm Allgemeine Produktbeschreibung Kermi Basic-50 Heizkörper Klar in der Optik, hochwertig in der Verarbeitung Stark in der Heizleistung und attraktiv beim Preis. Der Basic-50 kann auf allen Gebieten punkten. Ob mit geraden Querrohren (Basic-50) oder mit gebogenen (Basic-50 R). Wahlweiser Anschluss in Standardversion mit seitlichen Anschlüssen oder mit 50-mm-Mittenanschluss, für optimale Planungs- und Installationsvorteile. Breite Baugrößen und Farbauswahl. Auch als Raumteilerversion zur attraktiven Abtrennung von einzelnen Bereichen. Den Kermi Basic-50 Heizkörper gibt es in verschiedenen Ausführungen. Zum einen gibt es den Basic-50 R. Die Basic-50 Version mit weichem Schwung. Dabei treffen gebogene Querrohe auf ein vertikales D-Rohr-Profil. Wahlweise mit seitlichen Anschlüssen oder 50-mm-Mittenanschluss. Zum anderen gibt es den Basic-D Heizkörper. Der Basic-D Bad-Austauschheizkörper bietet die Möglichkeit für einen problemlosen Wechsel zu moderner Optik und behaglichem warmen Handtuchkomfort. Auch wenn keine Rohrleitungsänderung geplant ist. Von heute auf morgen. Ohne dass auch nur eine Fliese zu Bruch gehen muss. Ansonsten baugleich mit dem Basic-50 verfügt er über exakt an die Nabenabstände der alten DIN-Radiatoren und Flachheizkörper angepassten Anschlüsse. Je nach Ausgangssituation in Ausführung links oder rechts. Produktvorteile Basic-50 • Kompaktheizkörper für Warmwasserbetrieb • Befestigung von vorne nicht sichtbar • 50-mm-Mittenanschluss oder Anschlüsse nach unten, Nabenabstand baulängenabhängig • Anschluss von oben, Nabenabstand baulängenabhängig • Elektro-Zusatzbetrieb möglich, Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar • Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.

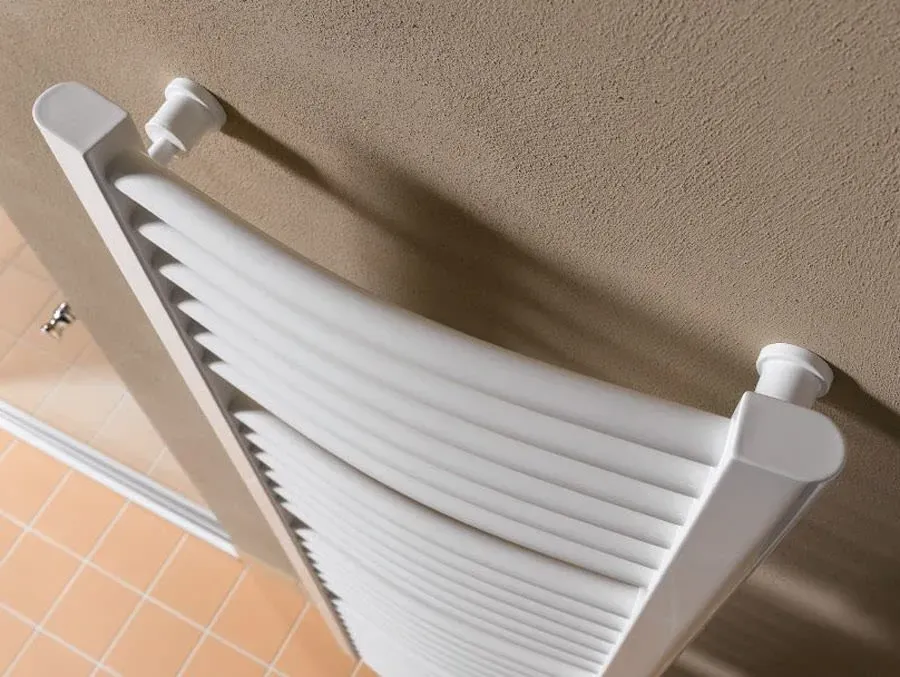

Kermi Badheizkörper Basic-50 R 1172x524x64 mm, Weiß RAL 9016 seidenglanz, ER01M1200502XXK Ihre Vorteile Ohne sichtbare Schweißnähte Zwischen den Rohrblöcken Abstände zur Handtuchaufhängung Die Befestigung erfolgt an der Rückseite der D-Profile Das beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 2 Anforderungsklasse 3 auf Anfrage möglich Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen Ausrichtung horizontal, vertikal und im Wandabstand möglich Sichtteile des Zubehörs in Heizkörperfarbe Montagefertig in Karton verpackt und in Folie eingeschweißt Geprüft nach DIN EN 442 Die Bauausführung entspricht den ehemaligen BAGUV-Richtlinien Ausgezeichnet mit dem RAL-Gütezeichen Serienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglich Verchromte Ausführung nicht für Räume mit aggressiver/feuchter Atmosphäre geeignet ✓ Heizkörpermarke aus Plattling, Niederbayern, seit 1960 ✓ Entwickelt in Deutschland BASIC-50 Das Multitalent macht in jedem Raum eine gute Figur. Und es kann auf allen Gebieten punkten: Klar in der Optik, stark in der Heizleistung, hochwertig in der Verarbeitung, attraktiv beim Preis. Kompaktheizkörper für Warmwasser-Betrieb Befestigungs-Set beigepackt, entspricht den Anforderungsklassen I und II der Richtlinie VDI 6036 Anforderungsklasse III auf Anfrage möglich Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen Alle sichtbaren Befestigungsteile in Heizkörperfarbe Kompaktheizkörper für Warmwasser-Betrieb. Befestigung von vorne nicht sichtbar50-mm-Mittenanschluss oder Anschlüsse nach unten, Nabenabstand baulängenabhängig. Anschluss von oben, Nabenabstand baulängenabhängig. Elektro-Zusatzbetrieb möglich Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar. Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar. Die gebogenen Querrohre bringen besonderen Schwung in jedes Badezimmer. Vertikale D-Rohr-Profile, Basic-50 mit geraden, Basic-50 R mit weich gebogenen Querrohren. Wahlweise Anschluss seitlich oder mittig für höchste Planungsfreiheit bis zum Schluss. Anschluss an Kermi x-net Fußbodenheizung durch Anschlussgarnitur x-link plus möglich. Auch mit Elektro-Zusatzheizung oder reinem Elektrobetrieb. Basic-D für den einfachen Austausch von alten DIN-Radiatoren oder Flachheizkörpern durch übereinstimmende Nabenabstände Technische Daten Artikelnummer ER01M1200502XXK EAN 4037486683041 Höhe 1172 mm Länge 524 mm Tiefe 64 mm Farbe Weiß RAL 9016 seidenglanz
