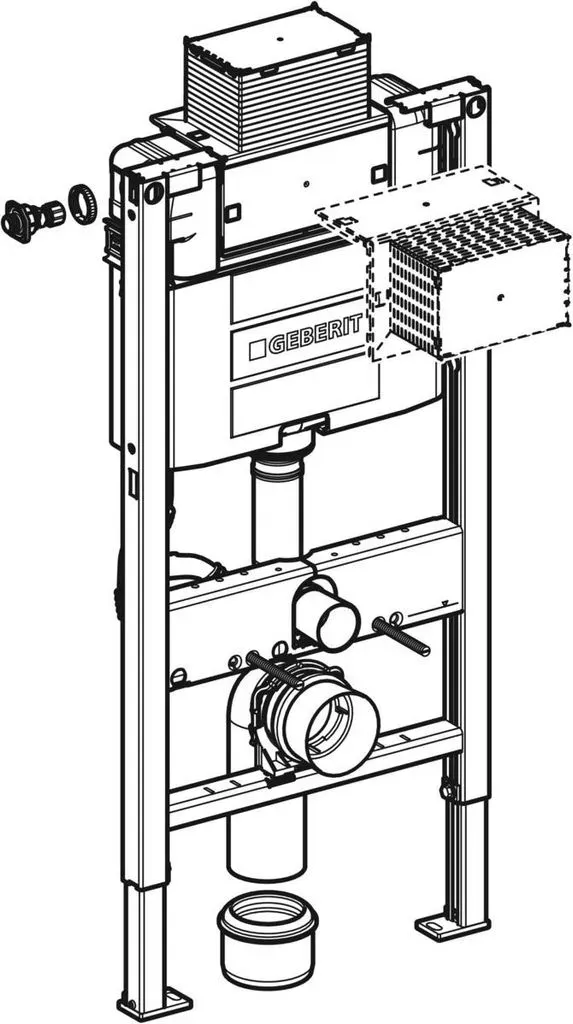

Verwedungszwecke * für Trockenbau * zum Einbau in teihohe Vorwandinstallationen * zum Einbau in teilhohe Geberit Duofix Systemwände * für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11 * für Wand-WCs mit Ausladung bis 62 cm * für 2-Mengen-Spülung * für Fußbodenaufbauten 0-20 cm Eigenschaften * selbsttragender Rahmen pulverbeschichtet * Rahmen mit Bohrlöchern Ø 9mm für Befestigung im Holzständerbau * Rahmen vorbereitet für Abstützungen bei WC-Keramiken mit kleiner Auflagefläche * Fußstützen verzinkt, verstellbar 0-20 cm * Fußstützen mit Rutschhemmungdad>- Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 75 und Geberit Duofix Systemschienen * Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm * Befestigung Anschlussbogen schallgedämmt * Omega UP-Spülkasten mit Betätigung von oben oder vorne, schwitzwassergedämmt * bei Werkseinstellungen sofortiges Nachspülen möglich * Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos * universeller Wasseranschluss R 1/2" seitlich oder hinten links versetzt m.integriertem Eckventil u.Handrad(MeplaFix fähig) * Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz * Bauschutz für Serviceöffnung ablängbar * ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs

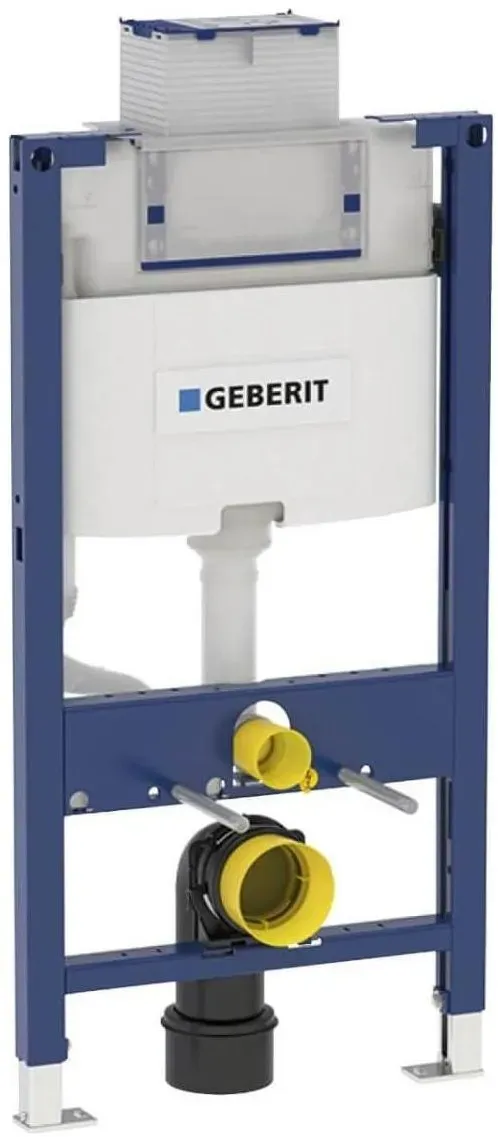

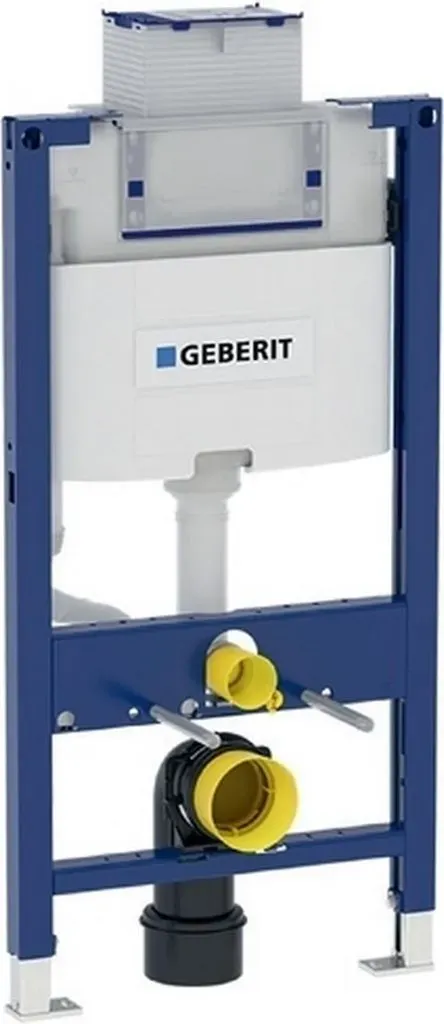

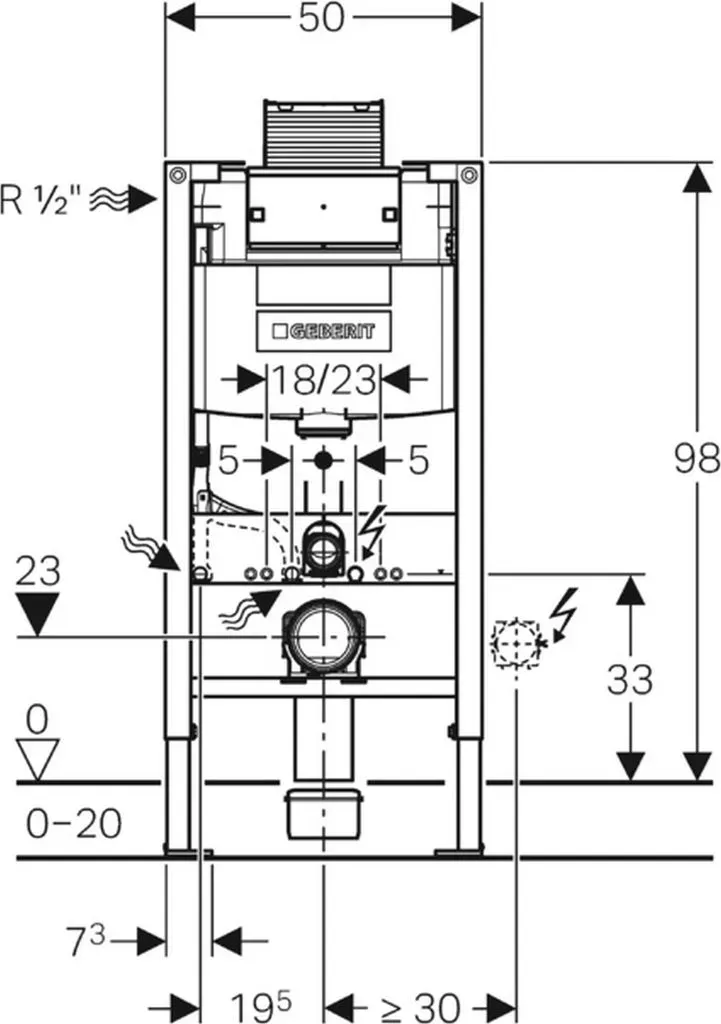

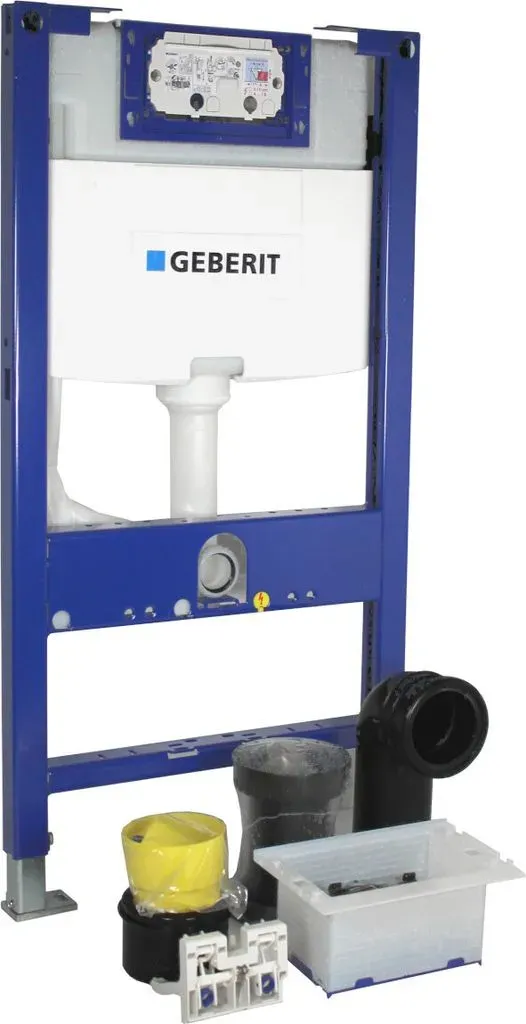

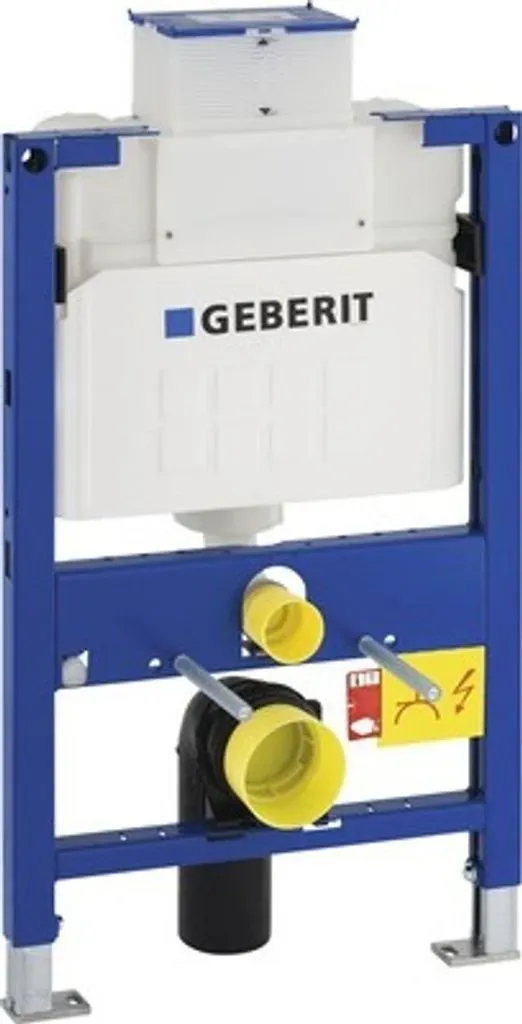

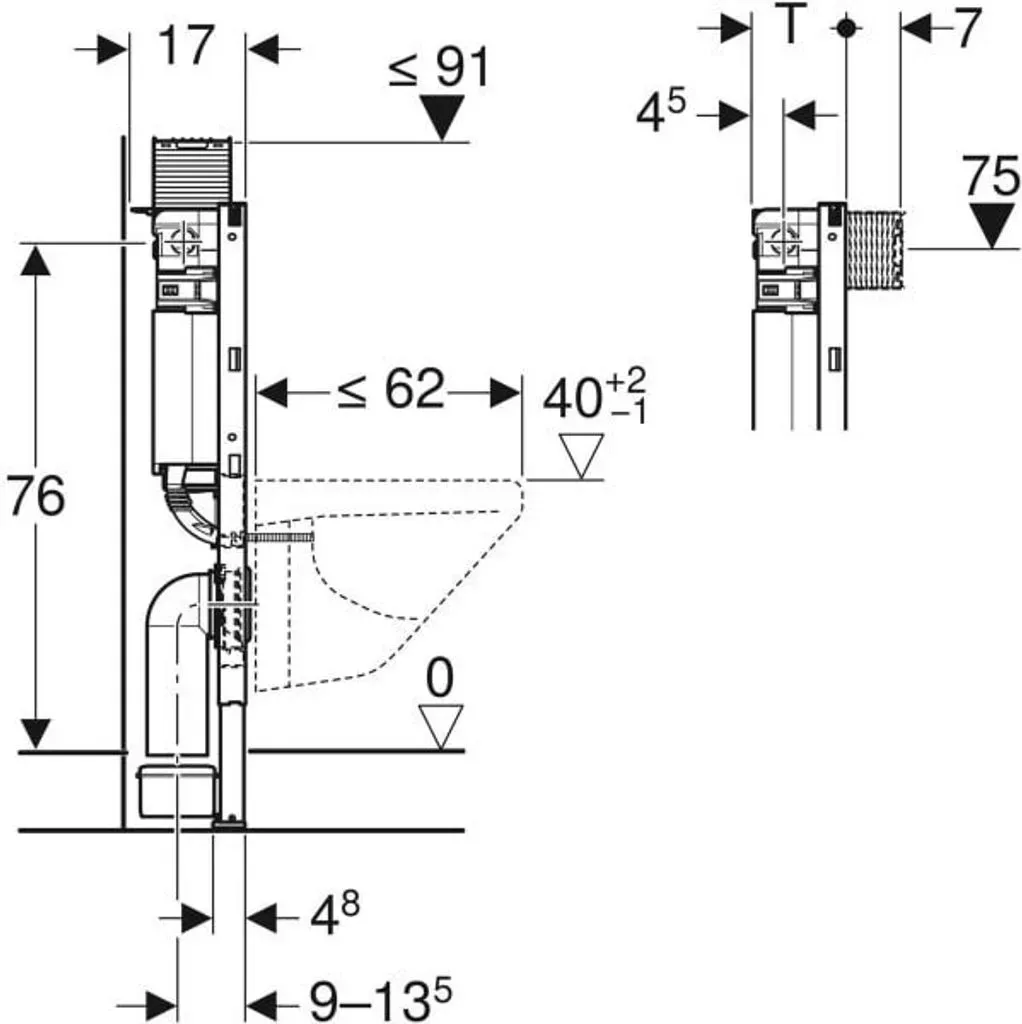

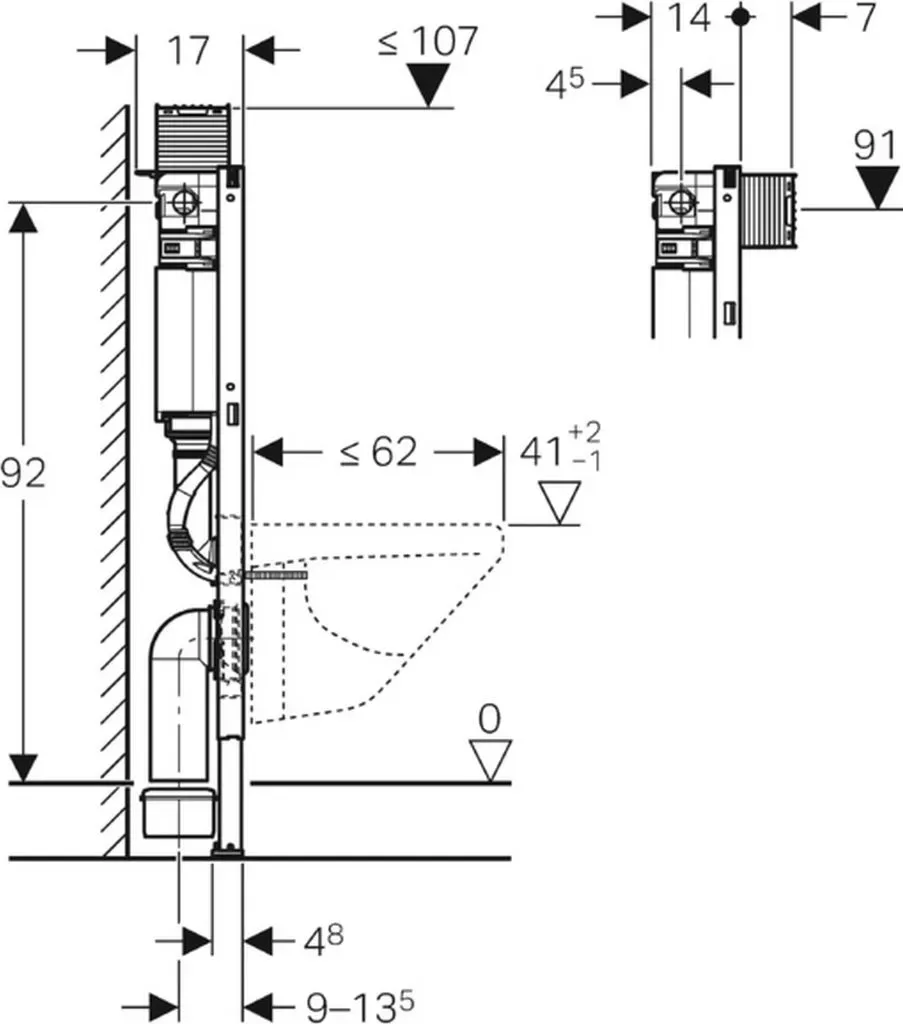

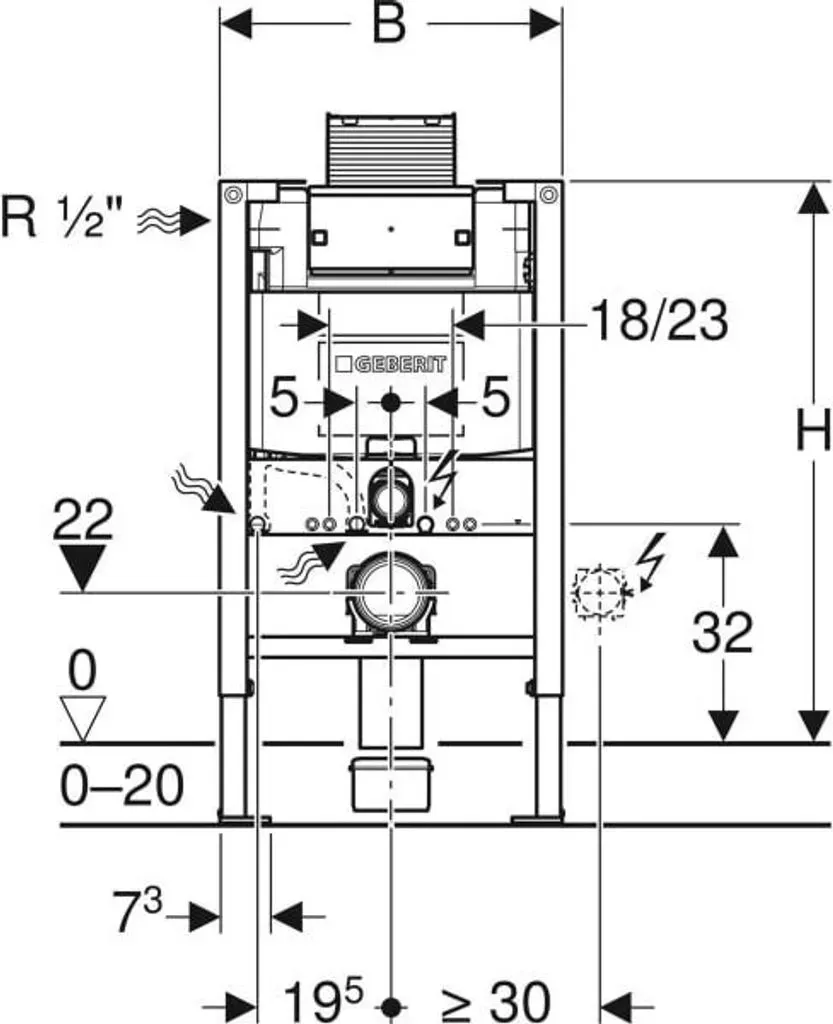

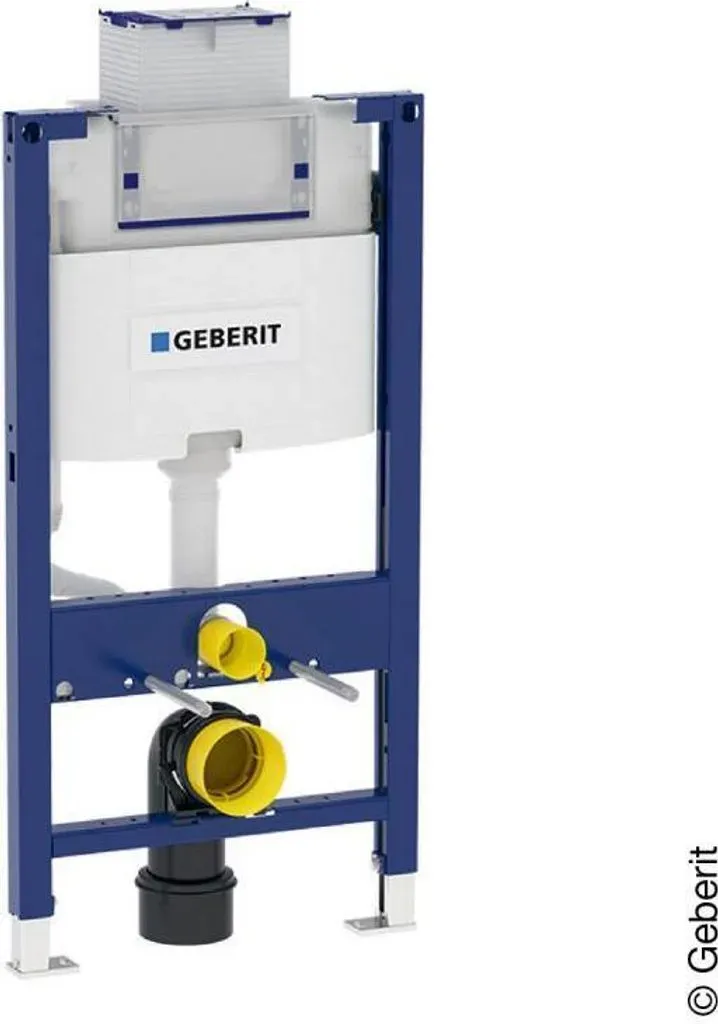

Allgemeine Beschreibung Das Geberit Duofix Montageelement Wand-WC 98 ist ideal für den Trockenbau und ermöglicht den Einbau in teilhohe Vorwandinstallationen. Es ist für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11 geeignet und unterstützt eine Ausladung von bis zu 62 cm. Das System ist mit einer 2-Mengen-Spülung ausgestattet und für Fußbodenaufbauten von 0-20 cm konzipiert. Technische daten Fließdruck: 0,1-10 bar (10-1000 kPa) Maximale Wassertemperatur: 25 °C Spülmenge Werkseinstellung: 6 und 3 Liter Große Spülmenge Einstellbereich: 4 / 4,5 / 6 / 7,5 Liter Kleine Spülmenge Einstellbereich: 2-4 Liter Berechnungsdurchfluss: 0,11 l/s Mindestfließdruck für Berechnungsdurchfluss: 0,5 bar (50 kPa) Breite: 50 cm Höhe: 98 cm Tiefe: 14 cm Kompatibilität und Zubehör Wasseranschluss R 1/2" mit integriertem Eckventil und Handrad Bauschutz für Serviceöffnung Anschlussset für WC, D 90 mm Anschlussbogen 90° aus PE-HD, D 90 mm Übergangsmuffe aus PE-HD, D 90 / 110 mm 2 Schutzstopfen 2 Gewindestangen M12 Befestigungsmaterial Installation Selbsttragender Rahmen, pulverbeschichtet Rahmen mit Bohrlöchern Ø 9 mm für die Befestigung im Holzständerbau Vorbereitet für Abstützungen bei WC-Keramiken mit kleiner Auflagefläche Fußstützen verzinkt und verstellbar von 0-20 cm Fußstützen mit Rutschhemmung Fußplatten drehbar, passend zum Einbau in U-Profile UW 75 und Geberit Duofix Anwendung Geeignet für Trockenbau Für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11 Unterstützt 2-Mengen-Spülung Werkzeuglose Montage- und Instandhaltungsarbeiten am UP-Spülkasten Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs 25 Jahre Ersatzteilsicherheit
"Anwendung Für Trockenbau Für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11 Für 2-Mengen-Spülung Eigenschaften Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos Mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs 25 Jahre Ersatzteilsicherheit UP-Spülkasten einteilig mit geschweißtem Spülrohr Technische Daten Fließdruck (bar): 0,1-10 bar Fließdruck (kPa): 10-1000 kPa Maximale Wassertemperatur (GrC): 25 GrC Spülmenge Werkseinstellung (l): 6 und 3 Liter Große Spülmenge Einstellbereich (l): 4 / 4,5 / 6 / 7,5 Liter Kleine Spülmenge Einstellbereich (l): 2-4 Liter Berechnungsdurchfluss (l/s): 0,11 l/s Mindestfließdruck für Berechnungsdurchfluss (bar): 0,5 bar Mindestfließdruck für Berechnungsdurchfluss (kPa): 50 kPa B / Breite (cm): 50 cm H / Höhe (cm): 98 cm T / Tiefe (cm): 14 cm Zusätzlicher Lieferumfang Wasseranschluss R 1/2\" mit integriertem Eckventil und Handrad Bauschutz für Serviceöffnung - Anschlussset für WC, D 90 mm Anschlussbogen 90Gr aus PE-HD, D 90 mm Übergangsmuffe aus PE-HD, D 90 / 110 mm 2 Schutzstopfen 2 Gewindestangen M12 Befestigungsmaterial "
