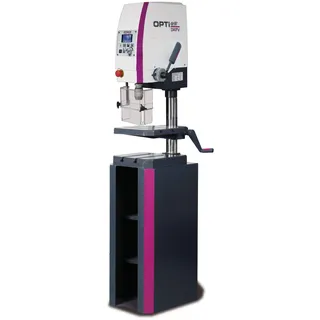

Optimum DX 17 V

Andere

Allgemeine Beschreibung Die Tischbohrmaschine DX 17 V von OPTI-DRILL ist ein leistungsstarkes Werkzeug, das für präzise Bohr- und Gewindeschneidarbeiten entwickelt wurde. Mit einer stufenlosen Drehzahlregelung und einer Vielzahl von Funktionen ist sie ideal für den professionellen Einsatz in Werkstätten. Technische daten Gewicht: 73 kg Säulen-Ø: 60 mm T-Nutengröße: 10 mm Aufspannfläche: 290 x 290 mm Motorleistung: 1,0 kW Spindelaufnahme: MK2 Spindelhub: 60 mm Ausladung: 235 mm Spindeldrehzahl: 50-4000 min-1 Netzspannung: 230 V / 50 Hz Steckertyp: E+F Dauerbohrleistung: 13 mm (S235JR) Bohrleistung: 16 mm (S235JR) Gewindeschneidleistung: M8 (S235JR) Stufenanzahl: elektronisch regelbar Kompatibilität und Zubehör Schnellspannbohrfutter 1-13 mm Kegeldorn MK2 B16 Installation Die Tischbohrmaschine sollte auf einer stabilen und ebenen Fläche montiert werden. Stellen Sie sicher, dass die Maschine ordnungsgemäß an die Stromversorgung angeschlossen ist. Anwendung Die Tischbohrmaschine DX 17 V eignet sich für eine Vielzahl von Anwendungen, darunter: Präzises Bohren von Löchern in verschiedenen Materialien Gewindeschneiden für M8-Gewinde Verwendung in professionellen Werkstätten und für DIY-Projekte Weitere Informationen Blendfreie LED-Beleuchtung im Bohrkopf integriert Schmutz- und wasserresistente Folientastatur mit OLED-Display Akustisches Signal bei Erreichen der Bohrtiefe Höhenverstellbarer Futterschutz mit Mikroschalter Digitaler Teilezähler und digitaler Referenzpunkt

Andere

stufenlose Drehzahlregelung mittels Potentiometers und digitaler LCD-Anzeige +++ Aluminium-Riemenscheiben +++ Not-Halt-Schlagschalter +++ höhenverstellbarer Futterschutz mit Mikroschalter +++ Bohrspindel mit Präzisionskugellagern +++ blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert +++ Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit OLED-Display +++ schwenkbarer Bohrtisch mit parallel verlaufenden T-Nuten - digitaler Referenzpunkt +++ digitaler Teilezähler +++ akustisches Signal bei erreichen der Bohrtiefe +++ Gewindeschneidmodus +++ Gewicht: 73kg +++ Säulen-Ø: 60mm +++ Aufspannfläche: 290 x 290mm +++ T-Nutengröße: 10mm +++ Motorleistung: 1,0kW +++ prüfpflichtig: ja +++ stufenlose Drehzahlregelung mittels Potentiometers und digitaler LCD-Anzeige|Aluminium-Riemenscheiben|Not-Halt-Schlagschalter|höhenverstellbarer Futterschutz mit Mikroschalter|Bohrspindel mit Präzisionskugellagern|blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert|Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit OLED-Display|schwenkbarer Bohrtisch mit parallel verlaufenden T-Nuten - digitaler Referenzpunkt|digitaler Teilezähler|akustisches Signal bei erreichen der Bohrtiefe|Gewindeschneidmodus |Gewicht: 73kg|Säulen-Ø: 60mm|Aufspannfläche: 290 x 290mm|T-Nutengröße: 10mm|Motorleistung: 1,0kW|prüfpflichtig: ja Jetzt bei Jungheinrich PROFISHOPTM.

Andere

Tischbohrmaschine Bohrmaschine Optimum OPTIdrill DX 17V VarioDrehzahl Gewinde

Post/DHL, GLS, Spedition

Beste Kraftübertragung durch Aluminium-Riemenscheiben Not-Halt-Schlagschalter Bohrspindel mit Präzisionskugellagern Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit kontrastreichem OLED-Display Blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert. Keine störende Schatten Gewindeschneidmodus Sprachauswahl im Anzeigenfeld wahlweise DE-EN-FR-RU Digitaler Referenzpunkt Digitaler Teilezähler Akustisches Signal bei Erreichen der Bohrtiefe Reduzierte Drehzahl im Gewindeschneidmodus Höhenverstellbarer Futterschutz mit Mikroschalter für größtmöglichen Schutz Präzise gearbeiteter Bohrtisch mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet Bohrtisch we...

Post/DHL, UPS, Trans-o-Flex, Spedition

stufenlose Drehzahlregelung mittels Potentiometers und digitaler LCD-Anzeige · Aluminium-Riemenscheiben · Not-Halt-Schlagschalter · höhenverstellbarer Futterschutz mit Mikroschalter · Bohrspindel mit Präzisionskugellagern · blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert · Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit OLED-Display · schwenkbarer Bohrtisch mit parallel verlaufenden T-Nuten - digitaler Referenzpunkt · digitaler Teilezähler · akustisches Signal bei erreichen der Bohrtiefe · GewindeschneidmodusWeitere technische Eigenschaften:· Gewicht: 73kg· Säulen-Ø: 60mm· T-Nutengröße: 10mm· Aufspannfläche: 290 x 290mm· Motorleistung: 1,0kW· prüfpflichtig: ja

Post/DHL, GLS, DPD

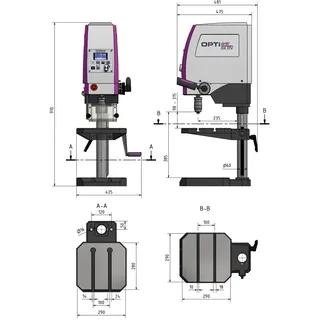

stufenlose Drehzahlregelung mittels Potentiometers und digitaler LCD-Anzeige Aluminium-Riemenscheiben Not-Halt-Schlagschalter höhenverstellbarer Futterschutz mit Mikroschalter Bohrspindel mit Präzisionskugellagern blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert Schmutzund wasserresistente, leicht zu reinigende Folientastatur mit OLED-Display schwenkbarer Bohrtisch mit parallel verlaufenden T-Nuten digitaler Referenzpunkt digitaler Teilezähler akustisches Signal bei erreichen der Bohrtiefe Gewindeschneidmodus Weitere technische Eigenschaften: Gewicht: 73kg Säulen-Ø: 60mm T-Nutengröße: 10mm Aufspannfläche: 290 x 290mm Motorleistung: 1,0kW prüfpflichtig: ja Lieferumfang: Schnellspannbohrfutter 1-13 mmMerkmale Bohrleistung: 16 (S235JR) mm Dauerbohrleistung: 13 (S235JR) mm Gewindeschneidleistung: M8 (S235JR) Spindelaufnahme: MK2 Spindelhub: 60 mm Ausladung: 235 mm Stufenanzahl: elektronisch regelbar Spindeldrehzahl: 50-4000 min-1 Netzspannung: 230 V / 50 Hz Länge: 425 mm Steckertyp: E+F Marke: OPTI-DRILL Höhe: 910 mm Breite: 481 mm

Post/DHL, GLS, Andere

stufenlose Drehzahlregelung mittels Potentiometers und digitaler LCD-AnzeigeAluminium-RiemenscheibenNot-Halt-Schlagschalterhöhenverstellbarer Futterschutz mit MikroschalterBohrspindel mit Präzisionskugellagernblendfreie LED-Beleuchtung links und rechts im Bohrkopf integriertSchmutz- und wasserresistente, leicht zu reinigende Folientastatur mit OLED-Displayschwenkbarer Bohrtisch mit parallel verlaufenden T-Nuten - digitaler Referenzpunktdigitaler Teilezählerakustisches Signal bei erreichen der BohrtiefeGewindeschneidmodusWeitere technische EigenschaftenT-Nutengröße: 10 mmGewicht: 73 kgSäulen-Ø: 60 mmAufspannfläche: 290 x 290 mmprüfpflichtig: jaMotorleistung: 1,0 kW Lieferumfang Schnellspannbohrfutter 1 - 13 mm, Kegeldorn MK2 B16...

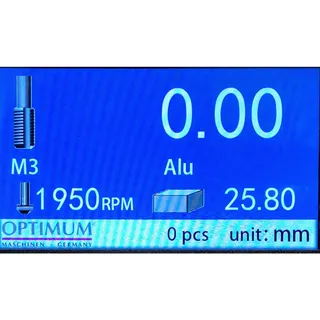

stufenlose Drehzahlregelung · gut lesbares OLED-Display mit der Anzeige von Spindeldrehzahl, Tiefenanzeige, Stückzähler und gewähltem Werkzeug einschl. Größe · Alu-Riemenscheiben · Not-Halt-Schlagschalter · höhenverstellbarer Futterschutz mit Mikroschalter · akustisches Signal bei Erreichen der Bohrtiefe · LED-Beleuchtung · Bohrtisch über Zahnstange höhenverstellbar · nach Angabe des Bohr-/ Gewindeschneiddurchmessers und des Materials erfolgt die optimale, selbsttätige Drehzahleinstellung für das Werkzeug · Siemens Umrichter SINAMICS V20
